Вентиляторы крышные TLT DRV-Minivent и DRV

Где купить

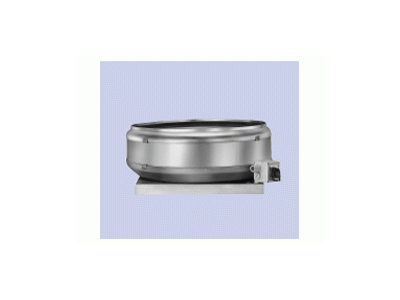

Вентиляторы крышные TLT серии DRV-Minivent и DRV с вертикальным выпуском.

Программа поставок серии DRV-Minivent: 1 типоразмер, 4 типа. Для создания потока с температурой среды до. 40° C. (Minivent макс. 50°C).Возможен наклонный монтаж до 90°. При наклонном монтаже необходимо обращать внимание на защиту устройства от неблагоприятных погодных условий!

Программа поставок серии DRV: 8 типоразмеров, более 100 типов. Для создания потока с температурой средыдо. 40° C. Возможен наклонный монтаж до 20° (для больших наклонов крыши по запросу).

Технические характеристики

Технологии

• • Двигатель (для DRV-Minivent и DRV 224/35…E)
  • Двигатель (для DRV-Minivent и DRV 224/35…E)

  В вентиляторе используется конденсаторный однофазный двигатель переменного тока с внешним ротором, закрытой конструкции с гидроизоляцией и защитой от воздействия тропического климата.
  Tлагодаря введенным в обмотку двигателя термоконтактам двигатель полностью защищен.
  Двигатель управляется через трансформатор или электронным образом через систему импульсно-фазового управления (от 0-100%).

• • Двигатель (для серии DRV)
  • Двигатель (для серии DRV)

  В вентиляторе установлен двигатель трехфазного или однофазного переменного
  тока с внешним ротором, закрытого исполнения с гидроизоляцией. Zласс защиты двигателя IP54.
  Двигатель с плавной трансформаторной или электронной регулировкой частоты вращения через систему импульсно-фазового управления.
  Эксплуатация управляемых напряжением двигателей с внешним ротором в режиме преобразования частот возможна только при использовании синусоидального фильтра, активного на всех полюсах (т.е. фаза против фазы и фаза против земли), между частотным преобразователем и двигателем.
  Благодаря введенным в обмотку двигателя и выведенным термоконтактам двигатель полностью защищен.
  Двигатель подключен к смонтированному на на внешней стороне корпуса ремонтному переключателю.

• • Корпус крышного вентилятора DRH/DRV
  • Корпус крышного вентилятора DRH/DRV

  Опорная плита крышного вентилятора изготовлена из гофрированной листовой стали с крутильно-жесткими ребрами.

  Глубокотянутое впускное сопло способствует улучшению характеристик потока и обеспечивает высокий аэродинамический КПД. Выход воздуха горизонтальный, через выходную решетку.

  Глубокотянутые поворотная чашка, выходная решетка и ливниевый кожух выполнены из алюминия.

• • Рабочее колесо для крышного вентилятора DRV
  • Рабочее колесо для крышного вентилятора DRVРабочее колесо из листовой стали с загнутыми назад лопатками динамически
  сбалансировано и покрыто порошковой краской, цвета RAL 7030 (каменно-серый) на основе полиэфирной смолы.
  Рабочие колеса модели Minivent выполнены из пластмассы.
  Рабочие колеса типоразмеров 224 + 250 изготовлены из оцинкованной листовой стали.
• •Дополнительное оборудование серия DRV-
  •Дополнительное оборудование серия DRV-- Защита поверхности порошковым покрытием RAL 7030
  - Самозакрывающийся запорный клапан для свободного всасывания
  - Самозакрывающийся запорный клапан для подключения воздуховода
  - Приводной запорный клапан, для свободного всасывания
  - Приводной запорный клапан, для подключения воздуховода
  - Решетка контактной защиты на стороне всасывания
  - Эластичное соединение
  - Контрфланец
  - Стальное основание для плоской крыши с внутренней изоляцией
  - Основание для установки на наклонных крышах
  - Основание для установки на гофрированных крышах
  - Сдвоенная опорная плита
  - Звукоизолирующий кожух SDV
  - Кантовальная рама
  - Стыковая накладка клапана
  - Звукоизолирующее основание SDS

Документы

• Расширенные тех. хар-ки PDF, 0.22 Mb Скачать
• Расширенные тех. хар-ки PDF, 0.72 Mb Скачать
• Расширенные тех. хар-ки PDF, 1.30 Mb Скачать
