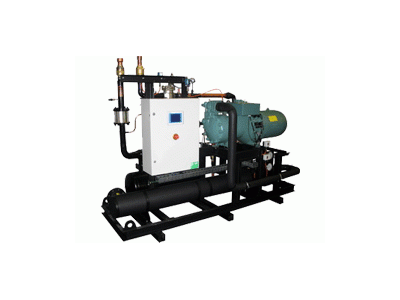

Чиллеры Остров CPV-H конденсатор выносной воздушного охлаждения/бессальниковый (полугерметичный) винтовой компрессор

Где купить

Установки охлаждения жидкости применяются для охлаждения хладоносителей: воды и растворовгликоля, а также других жидкостей, не вызывающих коррозию медных сплавов.

Технические характеристики

Технологии

• Бессальниковый (полугерметичный) винтовой компрессор Bitzer серии Compact
  Бессальниковый (полугерметичный) винтовой компрессор Bitzer серии CompactКомпрессор: бессальниковый (полугерметичный) винтовой компрессор Bitzer серии Compact в общем неразборном корпусе с электродвигателем и отделителем масла, заправлен холодильным маслом, уровень которого контролируется через смотровое стекло. Картер компрессора оснащен нагревателем масла, электродвигатель – реле защиты от перегрева обмоток, устройством регулирования производительности и разгрузки при старте, датчиком уровня масла. Компрессор комплектуется запорным вентилем на линии нагнетания и реле давления на линиях всасывания и нагнетания хладагента.
• Испаритель: кожухотрубчатый теплообменник, теплоизоляция
• Контроль давления
  Контроль давленияОпция V1: манометры с глицериновым гасителем вибрации стрелки на линиях всасывания и нагнетания.
• Линия всасывания: гильза для установки датчика температуры, теплоизоляция
• Линия нагнетания: гильза для установки датчика температуры
• Рама
  РамаРама является несущим и опорным элементом конструкции агрегата. Изготовлена из стального профиля, обладает достаточной жесткостью, окрашена высококачественной противокоррозионной композицией, устойчивой к климатическим факторам внешней среды. Обеспечивает возможность крепления агрегата к фундаменту и удобный доступ для технического обслуживания.
• Регулирование давления конденсации(чиллеры)
  Регулирование давления конденсации(чиллеры)

  Опция D1: регулятор давления на линии нагнетания, регулятор или дифференциальный клапан давления на линии перепуска хладагента в ресивер, обратный клапан на линии слива хладагента в ресивер;

  Опция D3: обратный клапан на линии слива хладагента в ресивер.

• Ресивер хладагента
  Ресивер хладагентаРесивер хладагента соответствует требованиям ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» и ПБ 03-584-03 «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных». Оснащен запорным вентилем на выходе.
• Состав установки

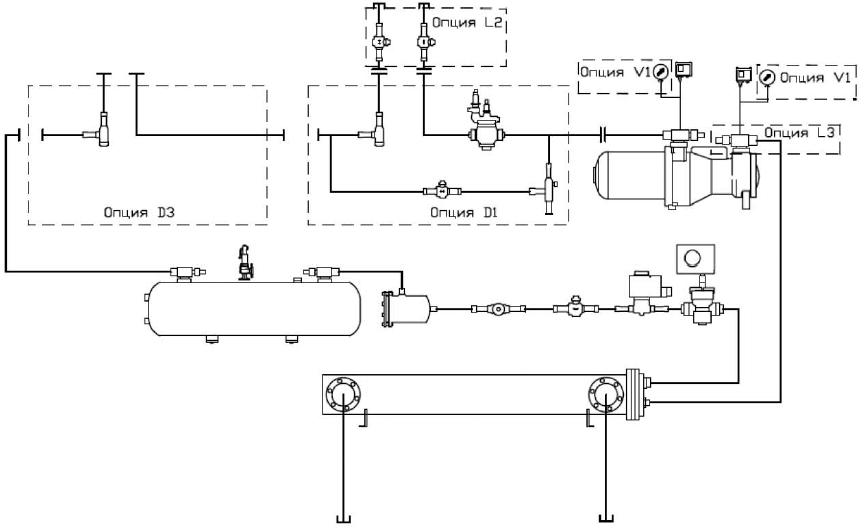

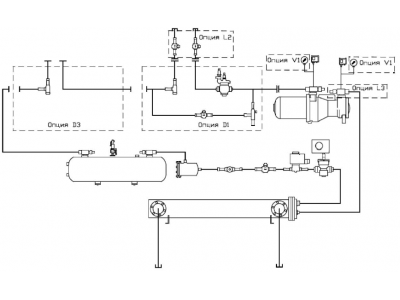

  Состав установкиУстановки охлаждения жидкости представляют собой изделия полной заводской готовности, смонтированные на единой раме. Заводская готовность предусматривает коммутацию кабелями шкафов управления с электрическими элементами установок. Для ввода в эксплуатацию требуются подключение трубопроводов хладоносителя к испарителям, электрических кабелей к шкафу управления от распределительного устройства, а также заправка хладагентом.
• Средства технического обслуживания(чиллеры)
  Средства технического обслуживания(чиллеры)

  Опция L2: запорные вентили на линии нагнетания на конденсатор и слива хладагента в ресивер;

  Опция L3: запорный вентиль на линии всасывания в компрессор.

• Управление установкой(чиллеры)
  Управление установкой(чиллеры)

  Опция С5: шкаф управления с контроллером pCO (Carel) текстовой информационной панелью в комплекте с датчиками давления и температуры на линиях нагнетания и всасывания, датчиками температуры на входе выходе испарителя;

  Опция C6: шкаф управления с контроллером Simatic (Siemens) графической информационной панелью в комплекте с датчиками давления и температуры на линиях нагнетания и всасывания, датчиками температуры на входе выходе испарителя;

  Опция C11: шкаф управления с контроллерами Simatic (Siemens) графической информационной панелью, коммуникационным процессором в комплекте с датчиками давления и температуры на линиях нагнетания и всасывания, датчиками температуры на входе выходе испарителя.

• Функциональные возможности CPV-H/CPV-M/CPV-L
  Функциональные возможности CPV-H/CPV-M/CPV-L

  Управление

  -пуском/остановом компрессора по уставке реле низкого давления компрессора;

  -задержкой между остановом и последующим пуском компрессора;

  -включением/отключением картерного нагревателя при останове/пуске компрессора;

  -ручным пуском/остановом компрессора;

  -давлением хладагента в ресивере (при наличии опции D1);

  Защита

  -электродвигателя компрессора от перегрузки по току;

  -шкафа управления от перегрузки по току;

  -компрессора от недопустимо высокого давления нагнетания;

  -электродвигателя компрессора от перегрева обмоток;

  -компрессора от попадания жидкого хладагента в картер путем выдачи сигнала закрытия электромагнитного клапана на линии подачи хладагента в испаритель при отказе установки;

  -компрессора от недопустимо низкого перепада давления масла (при наличии маслонасоса);

  -установки от возврата жидкого хладагента из ресивера в конденсатор (при наличии опции D1 или D3) во время длительного останова;

  -блокировка пуска компрессора при останове насосного агрегата или не достаточном расходе хладоносителя.

  Индикация

  -режимов и параметров работы установки;

  -индикация температуры хладоносителя на экране блока управления;

  -индикация аварийных режимов, с выводом кода аварии на экран блока управления
