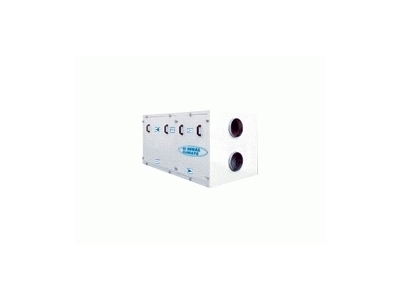

Приточно-вытяжные установки General Climate ECO

Где купить

Установки Eco – это серия приточно-вытяжных рекуперативных установок с широкими возможностями по обработке воздуха. Установки Eco предназначены для вентиляции различных типов помещений с высоким выделением тепла, таких как офисы, банки, конференц-залы, кафе, рестораны, дискотеки и т.д. Данный тип установок снижает актуальность использования нагревателей.

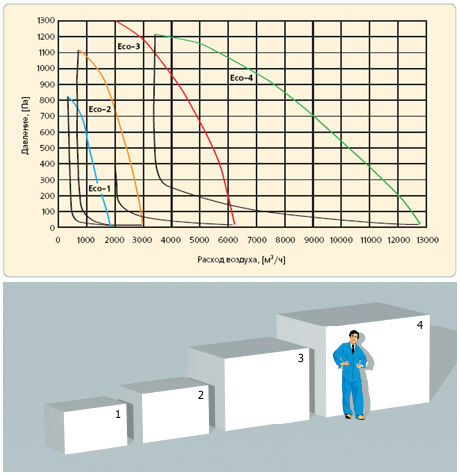

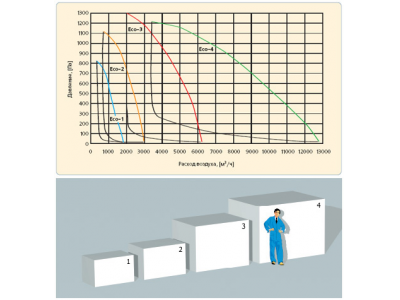

Особенностью этих устройств является компактная конструкция, требующая минимум пространства при монтаже на объекте. Типовой ряд состоит из четырех типоразмеров, обеспечивающих обработку воздуха с производительностью от 400 до 12000 м³/час. Для расширения области применения установок Eco с вышеуказанными характеристиками, они могут оснащаться водяными и электрическими нагревателями, а также водяными и фреоновыми охладителями.

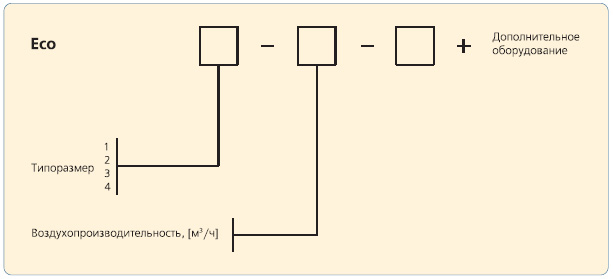

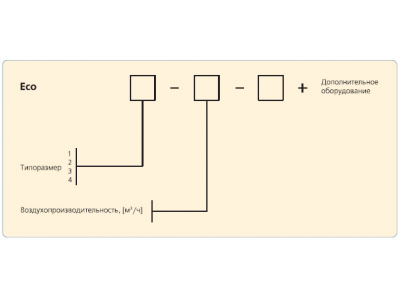

Технические характеристики

Технологии

• Бескаркасная конструкция
  Бескаркасная конструкция

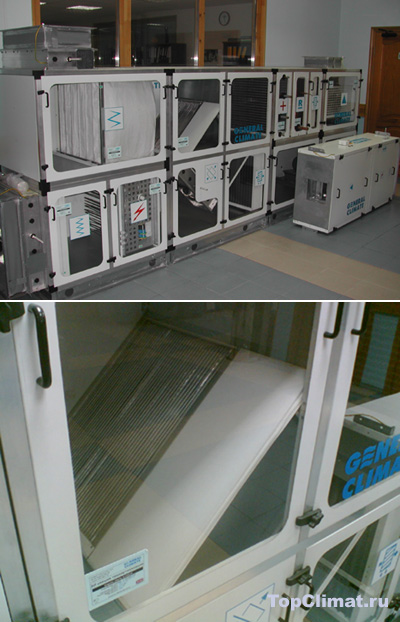

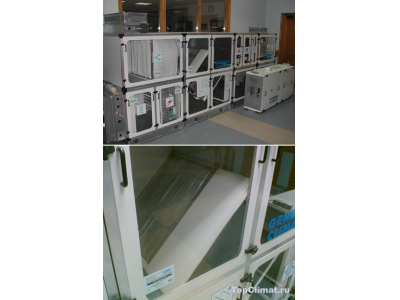

  Корпус установок Eco 1 и 2 типоразмеров имеет бескаркасную конструкцию из скрепленных между собой несущих стенок. Стенки корпуса представляют собой съемные и несъемные панели типа «сэндвич» толщиной 30 мм. Между листами панелей находится слой негорючей минеральной ваты. Для соединения с каналами воздуховодов установки комплектуется гибкими вставками круглого сечения.
  Корпус установок Eco 3 и 4 типоразмеров изготовлен из алюминиевого профиля сложной формы, обеспечивающего высокую герметичность, тепло и звукоизоляцию. Профиль соединен уголками из полиамида. Стенки корпуса представляют собой съемные и несъемные панели типа «сэндвич» толщиной 50 мм. Между листами панелей находится слой негорючей минеральной ваты. Между корпусом и панелями проходит слой резинового уплотнения, что увеличивает герметичность. Установки оснащаются несущей рамой-основанием высотой 80 мм. Рама представляет собой жесткую конструкцию гнутых форм из нержавеющий или оцинкованной стали.
  Для соединения с каналами воздуховодов установки комплектуются гибкими вставками прямоугольного сечения.
  Панели установок Eco изготовлены из оцинкованных с обеих сторон стальных листов (слой цинка 275 г/м³). Дополнительной гарантией долговечности является полимерное покрытие всех панелей (стандартный цвет – белый). В случае повышенных требований к жесткости корпуса минеральная вата может быть заменена пенополиуретаном.
  Установки Eco имеют съемные панели для доступа к агрегатам. Установки могут быть выполнены в правом и левом исполнении. Вид исполнения зависит от стороны подвода тепло-холодоносителя, а также подведения электропитания.

• Бесшумность
  Бесшумность

  Высокая эффективность и низкий уровень шума двух радиально-осевых вентиляторов с двигателями на одном валу. Экономия энергии вследствие использования данных вентиляционных агрегатов. Экономия энергии вследствие отсутствия потерь напора на шумоглушителях.

• Вентиляторы типа Plug Fan
  Вентиляторы типа Plug Fan

  Установки оснащены двумя радиально-осевыми вентиляторами типа Plug Fan с двигателями на одном валу. Их характеризует высокая эффективность и низкий уровень шума, достигаемый за счет снижения динамической составляющей полного давления. Следующим достоинством этого узла являются компактная конструкция и легкость обслуживания. Равномерная скорость потока приточного воздуха на выходе из установки позволяет устанавливать такие элементы, как канальные нагреватели или воздуховоды непосредственно у выходного отверстия установки. Вентиляторный агрегат установлен на резиновых антивибрационных опорах и прикреплен к шинам, которые, в свою очередь, установлены на направляющих. Это позволяет легко выдвигать конструкцию из установки.

• Высокая эффективность
  Высокая эффективность

  Утилизация тепла с помощью роторного рекуператора – это на сегодняшний день самый эффективный метод энергосбережения. Роторный рекуператор не подвержен замерзанию. Роторный рекуператор с гигроскопическим покрытием может регенерировать, в том числе, холод и влагу. Роторный рекуператор может использоваться без дополнительных нагревателей.

• Дополнительное оборудование
  Дополнительное оборудование

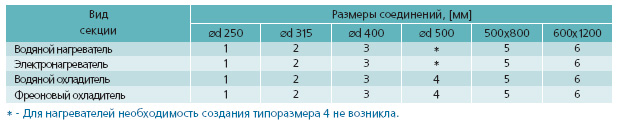

  Чтобы расширить область применения установок Eco конструкцией предусмотрено использование дополнительных секций нагрева и охлаждения. Секции могут крепиться непосредственно к установке или монтироваться отдельно в канале воздуховода. Типовой ряд нагревателей и охладителей воздуха состоит из 6 типоразмеров, определяемых требуемой мощностью нагрева/охлаждения. Ниже приведены размеры соединений для данного типового ряда.



  Для первых четырех типоразмеров, сечения отдельных секций не совпадают в точности с сечением установки, поэтому на два типоразмера установок приходится четыре возможных типоразмера теплообменников. Это происходит по той причине, что при допустимых скоростях воздуха в охладителе не происходит выноса капель конденсата, возникающего в процессе охлаждения, и в связи с этим возможно использование охладителя без применения каплеуловителя.

• Легкость в эксплуатации
  Легкость в эксплуатации

  Удобная для использования система автоматики (User Friendly). Вся система автоматики встроена. Система автоматики многофункциональна. Удобное меню на русском языке. Необходимо только подключение электропитания.

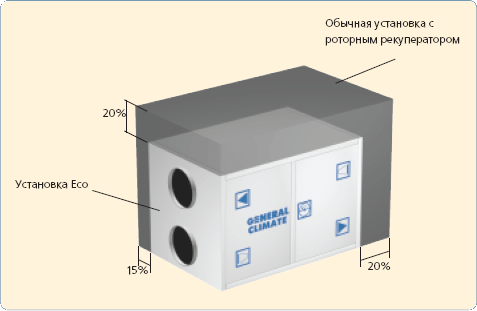

• Реальная экономия полезного пространства
  Реальная экономия полезного пространства



• Регулирование температуры
  Регулирование температуры

  Регулирование температуры происходит с помощью изменения оборотов роторного рекуператора. При падении температуры внутри помещения регулятор увеличивает количество оборотов рекуператора, тем самым, повышая эффективность теплоутилизации. Если температура в помещении по-прежнему снижается, то сокращается количество подаваемого воздуха за счет снижения оборотов вентилятора.
  Установки Eco способны справляться с нагревом приточного воздуха даже при низких наружных температурах, т.к. имеют КПД до 88% включительно (при равных расходах приточного и вытяжного воздуха). Для использования в условиях низких температур установки Eco могут оснащаться водяным или электрическим нагревателями.

• Регулировка расхода воздуха
  Регулировка расхода воздуха

  Установки Eco имеют систему постоянного регулирования расхода приточного и вытяжного воздуха, независимо от степени загрязнения фильтров. Эта функция осуществляется при помощи датчиков скорости потоков воздуха, которые регулируют скорость вращения вентиляторов. В случае превышения допустимого уровня загрязнения фильтров поступает сигнал о необходимости их замены.

• Роторный рекуператор
  Роторный рекуператор

  Установки Eco стандартно комплектуются роторным рекуператором. В качестве рекуператора используются вращающиеся теплообменники “HEATEX” круглого сечения. Секция рекуператора состоит из рабочего колеса теплообменника, приводимого в движение электродвигателем посредством ременной передачи и преобразователя частоты электрического тока, регулирующего скорость вращения. Также, секция рекуператора оснащается сектором очистки, позволяющим значительно снизить попадание удаляемого воздуха в поток нагнетаемого и воздушным клапаном на входе удаляемого воздуха. Данный клапан позволяет регулировать расход удаляемого воздуха, тем самым, обеспечивая правильное направление потока воздуха в секторе очистки. Количество возвращаемого тепла зависит от скорости вращения роторного рекуператора.
  При одинаковых расходах приточного и вытяжного воздуха КПД роторного рекуператора изменяется в пределах от 70-88% в зависимости от расхода воздуха.

• Уникальность
  Уникальность

  Название "Eco" происходит от "Economy" - экономия, бережливость. Уникальностью и основным достоинством утановок Eco является их конструция, позволяющая извлекать тепло из удаляемого воздуха с КПД достгающим 88%.

• Фильтры класса EU-7
  Фильтры класса EU-7

  Установки Eco оснащены карманными фильтрами класса EU-7 со стороны приточного и вытяжного воздуха. Фильтры сделаны из синтетического материала и имеют диапазон рабочих температур от -30^оС до 100^оС.

• Широкие возможности
  Широкие возможности

  Равномерная скорость приточного воздуха на выходе из установки позволяет подсоединять нагреватели, охладители непосредственно к установке без использования дополнительного оборудования. Небольшие размеры вентиляционной камеры. Низкие затраты на монтаж установок.
