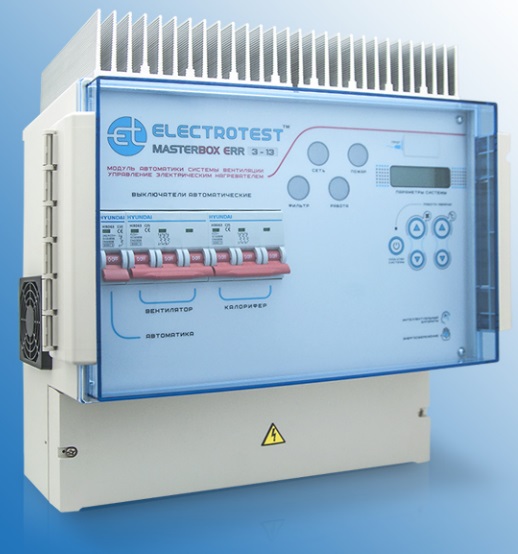

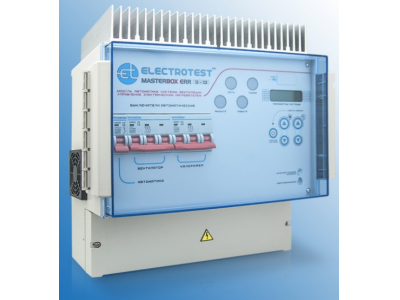

Серийный шкаф автоматики для систем вентиляции Electrotest MASTERBOX ERR 3-27X

Где купить

Серийный шкаф автоматики для систем вентиляции с электрическим калорифером до 20 кВт – ELECTROTEST MASTERBOX ERR 3-27X  - новый

Описание шкафа автоматики:

Для управления системой приточной и/или приточно-вытяжной вентиляции с электрическим нагревателем и водяным или фреоновым охладителем (до 2 контуров ККБ с ротацией, для равномерного износа), рекуперацией и рециркуляцией, с возможностью управления наружными регуляторами скорости вентиляторов. Может использоваться совместно с водяным калорифером.

Максимальная мощность первой плавной ступени электрокалорифера — до 22 кВт (1 ступень, до 32 А / 3х400В)

Шкафы автоматики модификации "Х" являются упрощенным вариантом выпускаемых моделей. Особенностью является отсутствие в них мотор-автомата и контактора для подключения электродвигателя вентилятора. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов.

Функции управления:

• Заслонкой наружного воздуха с возвратной пружиной с трехпозиционным приводом ~220В или +24В, в том числе с предварительным подогревом до 1,1 кВт (1х230В);
• Приточным (и вытяжным) вентиляторами общей мощностью до 7,5 кВт (3х400В) или до 3 вентиляторов до 3,5 кВт (1х230В), суммарный ток двигателей до 16 А / 3х400В;
• Электрическим калорифером мощностью до 22 кВт плавной ступени (макс. до 176 кВт с применением модулей расширения и специальных прошивок);
• Водяным охладителем с 3-позиционным приводом клапана ~220В (+24В), или с приводом +24В по сигналу 0-10В;
• Компрессорно-конденсаторным блоком с ЭМ клапаном и датчиками давления фреона, ~220В до 5 А, или фреоновым охладителем с собственной автоматикой (до 2 контуров ККБ с ротацией, для равномерного износа);
• Пластинчатым, роторным или гликолевым рекуператором;
• Рециркуляцией с возможностью выбора приоритета — энергосбережение или качество воздуха;
• Регулирование температуры приточного воздуха;
• Каскадное регулирование температуры воздуха в помещении, с ограничением min и max температуры приточного воздуха.

Функции включения и контроля:

• Защита питающих цепей автоматическими выключателями;
• Программируемый автомат защиты двигателя — совместимость с однофазным и трехфазным оборудованием, защита по току и от перекоса или выпадения фаз;
• Регулирование скорости вентилятора — плавно или ступенчато, со снижением в случае недостаточного подогрева;
• Задание индивидуального значения мощности для каждой ступени электрокалорифера;
• Световая индикация подачи питающего напряжения и включения системы;
• Контроль загрязнения воздушного фильтра;
• Контроль работы вентилятора по датчику перепада давления с программируемой задержкой срабатывания, или по термоконтактам;
• Включение резервного вентилятора при аварии основного;
• Три уровня активной защиты от замораживания по датчикам температуры;
• Защита от замораживания по капиллярному термостату;
• Контроль давления фреона;
• Контроль сигнала внешней пожарной сигнализации;
• Контроль обрыва датчиков температуры;
• Световая индикация аварийных режимов с прерывистым звуковым сигналом и текстовым сообщением на дисплее;
• ДУ включением/выключением или переключением режимов «День/Ночь»;
• Текстовые сообщения об аварийных ситуациях;
• Защита сервисного меню паролем;
• Энергонезависимая память;
• Поддержка Modbus и SCADA;
• Поддержка управления с мобильных устройств по Bluetooth и Wi-Fi;
• Выход на внешнюю сигнализацию об аварии.

Поддерживаемые датчики:

1. Рекомендованные датчики c чувствительными элементами типов:

• PT1000
• Ni1000
• Ni1000 TK5000

2. NTC-термисторы REGIN серии TG (не рекомендуется):

• канальные TG-K
• обратной воды TG-A
• комнатные TG-R

Монтаж и подключение:

Монтаж и подключение шкафа автоматики не требуют специальной подготовки. На схеме подключения оборудования показана максимальная комплектация, неиспользуемое оборудование можно не подключать. Выбор состава оборудования осуществляется из сервисного меню контроллера.

Возможности дистанционного управления шкафом:

1. Проводной пульт ДУ. Связь осуществляется по интерфейсу RS 485, длина линии до 200 м.
2. Управление по Bluetooth. Компактный Bluetooth-модуль работает с устройствами на ОС Android (смартфоны, планшеты) посредством бесплатного мобильного приложения. Радиус действия Bluetooth-модуля — до 12 метров
3. Управление по Wi-Fi. WiFi-модуль работает с iPhone, iPad и устройствами на ОС Android и позволяет контролировать любое число точек автоматики в зоне покрытия сети посредством бесплатного мобильного приложения.
4. Управление по Modbus и через SCADA-систему. Программное ядро модуля поддерживает управление автоматикой по протоколу Modbus RTU. Для подключения модуля к SCADA-системе разработан готовый файл конфигурации для OPC-сервера.
5. Энергосбережение. Все виды рекуператоров.
6. Рециркуляция с выбором режима энергосбережения.
7. Электронная программируемая защита двигателей вентиляторов.

Технические характеристики

Технологии

• Выход на внешнюю сигнализацию об аварии
• ДУ включением/выключением или переключением режимов «День/Ночь»
• Задание индивидуального значения мощности для каждой ступени электрокалорифера
• Защита от замораживания по капиллярному термостату
• Защита питающих цепей автоматическими выключателями
• Защита сервисного меню паролем
• Контроль давления фреона
• Контроль загрязнения воздушного фильтра
• Контроль обрыва датчиков температуры
• Контроль работы вентилятора по датчику перепада давления с программируемой задержкой срабатывания, или по термоконтактам
• Контроль работы насоса рециркуляции с защитой по реле протока или по термоконтакту
• Контроль сигнала внешней пожарной сигнализации
• Программируемый автомат защиты двигателя – совместимость с однофазным и трехфазным оборудованием, защита по току и от перекоса или выпадения фаз
• Пульт дистанционного управления
  Пульт дистанционного управленияКомпактный пульт дистанционного управления подключается к модулям MASTERBOX по четырёхпроводной линии типа «витая пара». На физическом уровне связь осуществляется по интерфейсу RS 485, полудуплекс. Длина линии от пульта до модуля MASTERBOX - до 200 м. На программном уровне используется проприетарный протокол ELECTROTEST.
• Регулирование скорости – плавно или ступенчато, со снижением в случае недостаточного подогрева
• Световая индикация аварийных режимов с прерывистым звуковым сигналом и текстовым сообщением на дисплее
• Световая индикация подачи питающего напряжения и включения системы
• Световая индикация работы и аварии насоса
• Текстовые сообщения об аварийных ситуациях
• Три уровня активной защиты от замораживания по датчикам температуры
• Энергонезависимая память
