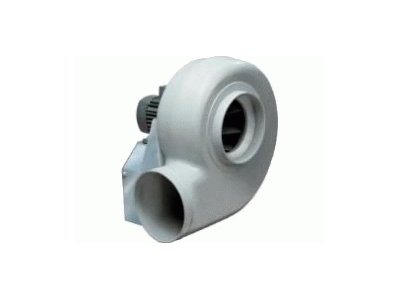

Вентиляторы центробежные Rosenberg EPND Вентиляторы в пластмассовом корпусе

Где купить

Вентиляторы для агрессивных сред

Область применения
Системы вентиляции и кондиционирования воздуха жилых, общественных и производственных зданий и сооружений. Применяется на нефтехимических и текстильных предприятиях, в типографиях, прачечных, лабораториях и других производствах для подачи агрессивных сред. Пластмассовые центробежные вентиляторы применяются для подачи агрессивных сред, например, паров, содержащих кислоту или растворитель. Эти среды могут образовываться в производственных процессах, на нефтехимических и текстильных предприятиях, в типографиях, в прачечных и так далее.

Корпус
Корпус изготовлен способом ротационного литьевого формования. В серийном исполнении для этого используется трудновоспламеняющийся полипропилен (PPs) серого цвета. Конструкция позволяет снимать электродвигатель с рабочим колесом и консолью без отсоединения корпуса от канала. Корпус и консоль из высококачественной стали уплотняются друг относительно друга при помощи уплотнительного кольца из пенополиэтилена.
Корпус можно поворачивать в любое положение через каждые 450, благодаря чему вентиляторы могут быть смонтированы в соответствии с самыми различными эксплуатационными условиями. Положение корпуса и направление вращения необходимо указывать при заказе (в стандартном исполнении согласно требованиям EUROVENT - левое вращение, правое вращение - по запросу). Отверстие для прохода вала уплотняется в задней стенке корпуса V-образным кольцом из фторорганического каучука, которое вращается вместе со ступицей рабочего колеса. Сила прижатия уплотняющей закраины снижается при возрастании числа оборотов.

Рабочее колесо
Рабочие колеса из полипропилена с загнутыми назад лопатками имеют большой коэффициент полезного действия и сбалансированы в соответствии с классом качества G 2,5 по DIN ISO 1940. Ступица со стороны забора воздуха закрыта дефлектором из высококачественной стали (1.4571).

Электродвигатели
Используются стандартные трехфазные двигатели, соответствующие требованиям IEC. Конструктивное исполнение ВЗ, степень защиты IP 55, класс электроизоляции F. Имеются модификации с двумя и четырьмя полюсами. Электродвигатели с переключением числа полюсов, с управлением напряжением или с преобразователем частоты могут быть получены по запросу. Благодаря этому становится ненужной дорогая и сложная в конструктивном отношении ременная передача. На электродвигателях с преобразователем частоты, в отличие от электродвигателей с ременной передачей, обеспечена возможность плавного изменения числа оборотов (диапазон регулирования см. на характеристиках). Однофазные электродвигатели переменного тока - по запросу.

Консоли
Консоли изготовлены из высококачественной стали - материала 1.4571 (V4A, способ IIIс). Консоль предназначена для установки электродвигателя и улитки, она образует также заднюю стенку корпуса. Для установки электродвигателя к консоли используется закрепляемая винтами специальная плита.

Защита от прикосновения
Вентиляторы предназначены для установки в систему и поэтому в стандартном исполнении поставляются без устройства защиты от прикосновения. Перед вводом в эксплуатацию заказчик должен убедиться в том, что обеспечена защита от прикосновения в соответствии с требованиями Европейских стандартов EN 292 или EN 294.

Технические характеристики

Макс. производительность по воздуху	6000 м3/ч
Максимальное полное давление	1000 Па
Диаметр рабочего колеса	от 160 до 355 мм
Подходит	для кафе/ресторана, для магазина, для общественных / промышленных помещений,

Технологии

• Взрывозащита
  Взрывозащита

  Вентиляторы могут поставляться во взрывозащищенном исполнении в соответствии с требованиями Союза немецких машиностроителей (VDМА) 24169, часть 1. Во взрывозащищенном исполнении вентиляторы комплектуются стандартными взрывозащищенными электродвигателями, соответствующими требованиям IEC, во взрывозащищенном исполнении вида "е" (повышенная безопасность),предназначенные для отсоса взрывоопасных смесей групп (по температуре воспламенения) от Т1доТЗ (для специального исполнения Т4). Изоляция обмотки соответствует классу электроизоляционных материалов F.

  Корпус изготовлен из трудновоспламеняющегося полипропилена. Поверхности вращающихся и неподвижных деталей, которые могут соприкасаться при некоторых эксплуатационных неисправностях, выполнены из специальных материалов. Опасность их воспламенения из-за искр, возникающих при трении или ударах, весьма ограничена. Вентиляторы предназначены для установки в зоне класса 2, для подачи взрывоопасной газообразной среды в зоне класса 2, а также взрывоопасных смесей групп (по температуре воспламенения) от Т1 доТЗ. Вентиляторы рассчитаны на продолжительный режим работы S1. При использовании герметичных электродвигателей возможна работа в режиме преобразования частоты (только по запросу!).

  Зона	Взрывоопасность существует …	Необходимо избегать источников воспламенения, которые...
  0	постоянно или продолжительное время	... могут образовываться при неисправностях, возникающих редко
  1	от случая к случаю	... могут образовываться при неисправностях, возникающих чаще
  2	редко или кратковременно	... могут образовываться при нормальной эксплуатации

• Химическая стойкость
  Химическая стойкость

  Химическая стойкость определяется материалами деталей и уплотнений, соприкасающихся с подаваемой средой, подобранными так, чтобы они соответствовали друг другу.

  Химическая стойкость вентилятора зависит не только от состава, но также и от концентрации, температуры и продолжительности воздействия подаваемой среды. Поэтому приведенная ниже таблица может служить только для грубой ценки.

  В случае специального применения стойкость материалов необходимо проверять.

  Области применения

  Химическая стойкость при воздействии сред …	Максимальная температура подаваемой среды 60 ° С
  Пары, содержащие кислоту, в малой концентрации	+
  Пары, содержащие кислоту, в большой концентрации	(+)
  Пары, содержащие соляную кислоту	(+)
  Пары, содержащие азотную кислоту	(+)
  Пары, содержащие щелочь, в малой концентрации	+
  Пары, содержащие щелочь, в большой концентрации	(+)
  Пары, содержащие спирт	+
  Пары, содержащие жир или масло	+

  Примечание:

  + пригоден

  (+) ограниченно пригоден

  - непригоден

• Абсолютная коррозийная стойкость корпуса
• Возможность монтажа непосредственно в магистраль с помощью эластичных манжет, монтаж в любом положении
• Высокий коэффициент полезного действия благодаря использованию рабочего колеса с загнутыми назад лопатками
• Защита электродвигателя
  Защита электродвигателя


  Электродвигатели оборудованы встроенными в обмотку тремя термодатчиками с положительным ТКС по DIN 44082. Эти датчики должны подсоединяться к устройству защиты электродвигателя, испытанному Физико-техническим институтом (ФРГ) и соответствующему требованиям РТВ 3.53 РТС/А.

  Устройство тепловой защиты электродвигателя точно реагирует на все, отличающиеся от нормальных, рабочие состояния и внешние воздействия. В любых аварийных случаях электродвигатель отключается от сети при помощи пускателя. Для защиты электродвигателя запрещается применять стандартные автоматы!


• Необходимая для технологических процессов газонепроницаемость
