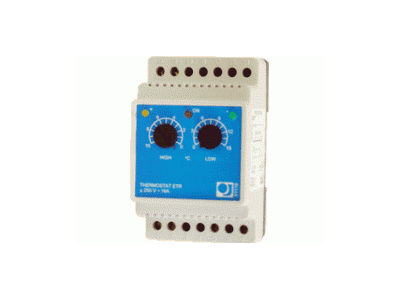

Термостат для нагревательного кабеля в водостоках OJ Electronics ETR-1447

Где купить

Термостат ETR используется для экономичного управления антиобледенительными кабельными системами в водостоках для небольших зданий, например семейного коттеджа. Сосульки образуются в пределах определенного диапазона температур и для предотвращения их образования нагревательные кабели используются в местах, где есть тенденция к образованию льда. Критическая температура может отличаться для разных зданий или мест расположения системы. Термостат ETR легко регулируется, светодиодные индикаторы помогают точно выставить температуры.

Термостат устанавливается на DIN-шину в распределительном щите. Для отдельной настенной установки применяется защитный кожух. Датчик температуры воздуха устанавливается под свесом крыши.

Технические характеристики

Технологии

• 3 светоидных индикатора
  3 светоидных индикатора

  Показания светодиодных индикаторов:

  • Красный: Реле включено.
  • Желтый: Температура датчика выше установленной температуры.
  • Зеленый: Температура датчика ниже установленной температуры.
• Наружный датчик температуры ETF-744/99

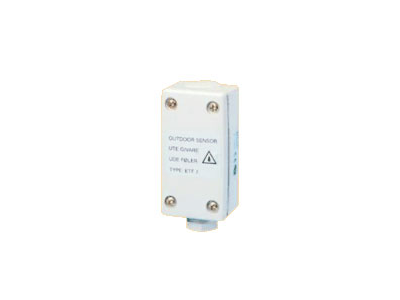

  Наружный датчик температуры ETF-744/99

  Регистрирует температуру. Используется в комбинации с датчиком для водостоков ETOR, но может также использоваться отдельно только для измерения температуры.

  Технические характеристики:

  Регистрирует	Температуру
  Расположение	На стене здания
  Температура окружающей среды	-20/+70°C
  Размеры (В/Ш/Т)	86/45/35 мм

  Установка:

  Датчик монтируется под свесами крыши на северной стороне здания.

• Настройка системы
  Настройка системы

  Система монтируется, как показано на схеме подключения. Регулятор HIGH должен быть установлен на +2°С, а LOW на –2°С.
  При образовании наледи обратите внимание, какой из светодиодных индикаторов горит:

  • Если горит зеленый индикатор -  уменьшите значение температуры регулятором LOW до загорания красного индикатора.
  • Если горит желтый индикатор -  увеличьте значение температуры регулятором HIGH до загорания красного индикатора.

  После нескольких регулировок будет достигнута оптимальная установка, не допускающая образования наледи независимо от величины отрицательной температуры. Система будет работать в автоматическом режиме с минимальным потреблением электроэнергии.

  Внимание: Если наледь образуется при горении красного индикатора, выделяемого тепла недостаточно или нагрев отключен.


• Управление термостатом ETR
  Управление термостатом ETRТермостат типа ETR является электронным термостатом, контролирующим температуру путем включения/отключения нагрузки при помощи датчика отрицательного температурного коэффициента (NTC). Подача тепла включается/выключается при перепаде всего в 0,4°С. Красное свечение светодиодного индикатора показывает поступление тепла.
