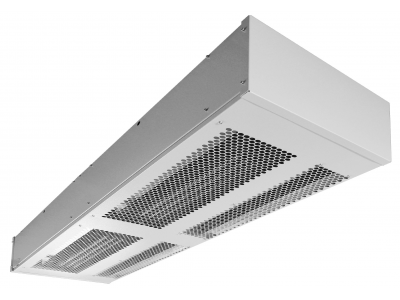

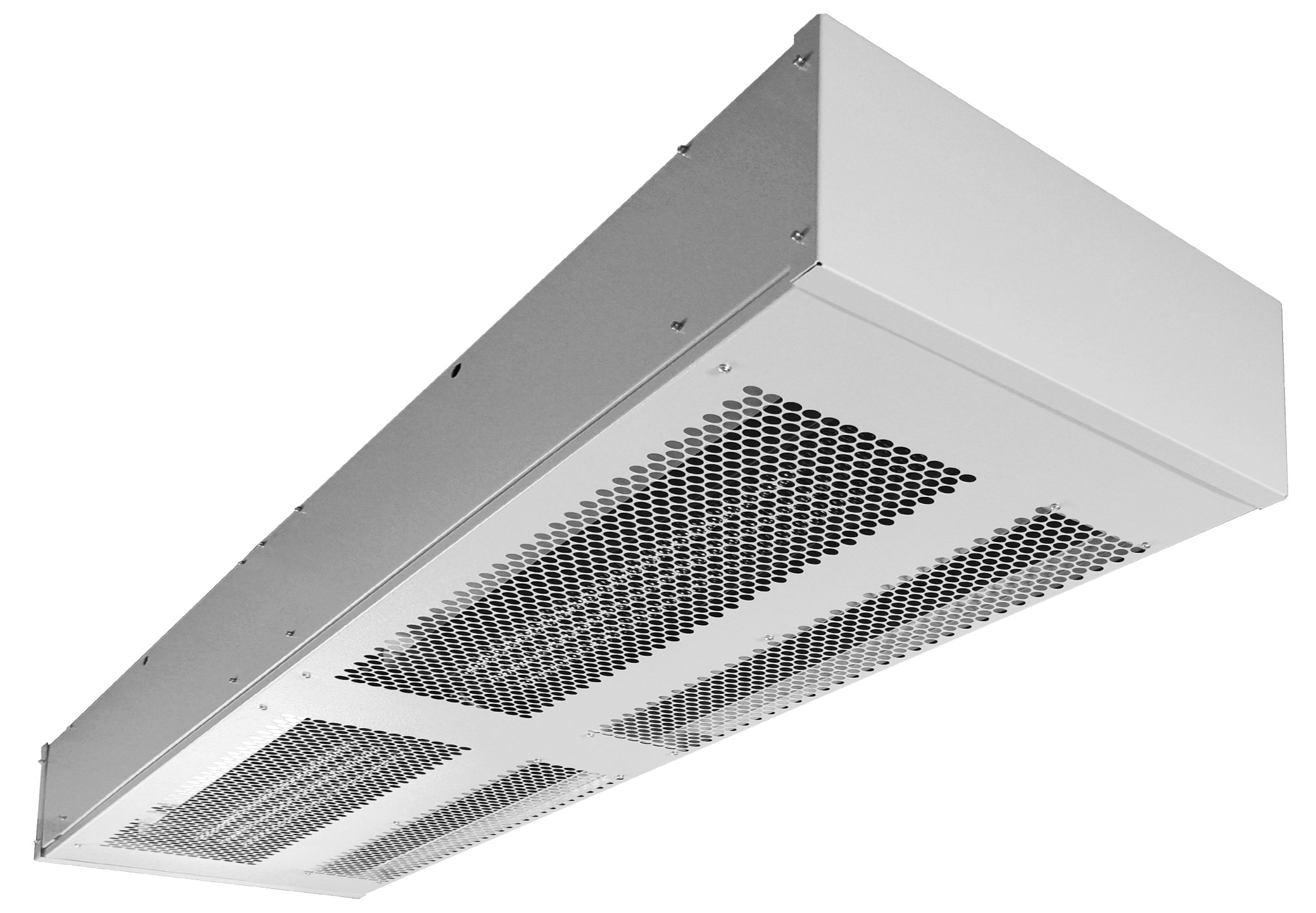

Потолочная электрическая завеса Тепломаш КЭВ 12П3060Е

Где купить

Потолочные завесы Тепломаш серии 300 предназначены для защиты проемов до 3.5 м в офисных помещениях.

Потолочная завеса – это завеса, встраиваемая в подвесной потолок. Устройство любой потолочной системы, будь то система кондиционирования, отопления или вентиляции, позволяет практически полностью освободить пространство помещений от традиционных элементов: стояков, радиаторов, каналов, а также воздушно-тепловых завес. Их отсутствие зачастую значительно улучшает эстетический вид помещения.

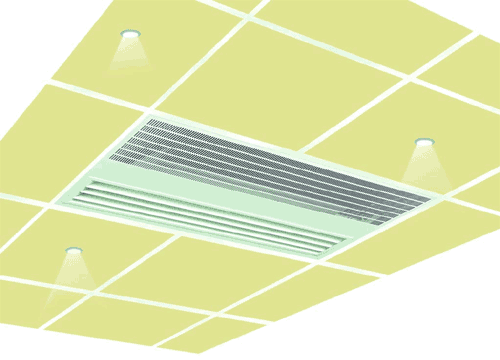

Потолочные системы очень функциональны, и наиболее ярким тому подтверждением является встроенная в подвесной потолок воздушно-тепловая завеса. Ее всасывающее окно и сопло располагаются в плоскости подвесного потолка.

Доступ к вентиляторному узлу завесы, источнику тепла и элементам электрической схемы осуществляется через съемные плиты потолка, смежные со всасывающим окном.

Завесы устанавливаются в подвесной потолок с помощью резьбовых штанг.

Условия эксплуатации:
Температура окружающего воздуха - -20...+40oC
Относительная влажность воздуха при температуре +20oC - 80%
Содержание пыли и других примесей в воздухе - не более 10 мг/м3
Не допускается присутствие в воздухе капельной влаги и веществ, агрессивных по отношению к углеродистым сталям (кислот, щелочей), липких и горючих веществ, а также волокнистых материалов (смол, технических волокон).

Технические характеристики

Мощность нагрева	*/6/12 кВт
Напряжение	380 В
Высота установки	...3.5 м
Максимальный расход воздуха	2400/2800/3300 м3/час
Скорость струи на выходе	5.8 м/с
Электрическая мощность двигателя	0.2 кВт
Источник тепла	электрообогрев
Способ установки	встраивается в подвесной потолок
Цвет	белый (RAL 9010)
Материал корпуса	сталь с полимерным покрытием
Повышение температуры	12 oC
Ток	18.5 А
Вес	54 кг
Габариты	2050х440х300 мм
Уровень шума на расстоянии 5 м	55 дБ
Подходит	для кафе/ресторана, для магазина, для здания/гостиницы, для общественных / промышленных помещений,

Технологии

• Пульт управления

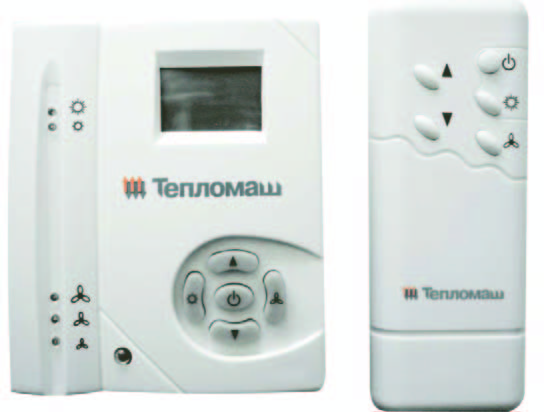

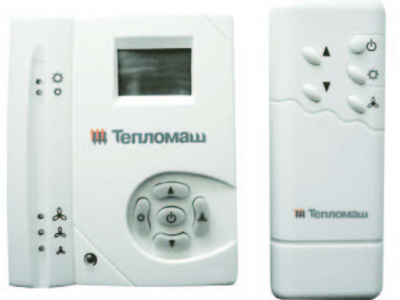

  Пульт управления

  Управление завесами осуществляется с выносного пульта, входящего в комплект поставки. Предусмотрено раздельное включение с пульта вентилятора и воздухонагревателя, что позволяет использовать завесы в летнее время для защиты от жары, пыли, насекомых, дыма, запахов.

  Пульт управления позволяет поддерживать заданную температуру воздуха вблизи проема путем изменения производительности и тепловой мощности завесы. С одного пульта без специальных изменений можно управлять максимально двумя завесами КЭВ-П305 или четырьмя завесами КЭВ-П306.

• Тепловая защита завес
  Тепловая защита завес

  Завесы с электрическим источником тепла снабжены устройством аварийного отключения ТЭНов в случае перегрева корпуса. Перегрев может наступить по следующим причинам:

  • входное и выходное окна завесы загромождены посторонними предметами (или сильно загрязнены);
  • вышел из строя вентилятор;
  • тепловая мощность завесы сильно превышает теплопотери помещения, в котором она работает (например, в тамбуре небольшого объема).

  Кроме того, завесы снабжены автоматической задержкой выключения вентилятора при выключении завесы через пульт управления. Вентилятор продолжает продувку до тех пор, пока температура ТЭНов не снизится до заданной величины (1-2 мин.). Это позволяет увеличить срок службы ТЭНов.

• Аэродинамическая схема
  Аэродинамическая схема

  Использована высокоэффективная аэродинамическая схема ЦАГИ диаметрального вентилятора с источником тепла на стороне всасывания и прямым соплом, позволяющим организовать равномерную дальнобойную классическую турбулентную струю. Для каждой модели завесы приведен факел свободной (т.е. неограниченной полом и стенками) струи. На заданных расстояниях от сопла завесы указана скорость V на оси струи -максимальная скорость потока в данном сечении. Пользуясь этими данными, можно определить, какова будет скорость на оси струи на интересующем Вас расстоянии от сопла, при условии, что струя ничем не ограничена (например, полом).

• Диаметральные (cross-flow-fan) вентиляторы
  Диаметральные (cross-flow-fan) вентиляторы

  В подавляющем большинстве завес использованы вентиляторы диаметрального типа (cross-flow-fan). Длиннное рабочее колесо (от 6 до 9 диаметров) такого вентилятора располагается вдоль корпуса завесы. Это позволяет организовать равномерное по длине завесы всасывание воздуха и его подачу в сопло, что способствует правильному формированию истекающей из завесы заградительной струи.

  Лопасти рабочих колёс направлены не по образующей цилиндра, а под небольшим углом к ней. Тем самым смягчается "ударное" взаимодействие лопаток с языком вентилятора при вращении колеса и снижается уровень шума.

  В некоторых моделях использованы радиальные вентиляторы.

• Корпус
  Корпус

  Завеса имеет корпус, изготовленный из листовой стали, защищённый  высококачественным полимерным покрытием снаружи и изнутри. Термостойкость покрытия 180o. Стандартный цвет - RAL 9010 (белая шагрень блеск 90%). Для завес серий 400 и 500 стандартный цвет - эмаль молотковая (блеск 90%). По заказу возможно любое моно- и полицветное решение.

• Электрические источники тепла
  Электрические источники тепла

  В качестве электрических источников тепла используются оребренные трубчатые электрические нагреватели (ТЭНы) диаметром 13 мм. Длина, мощность ТЭНов и скорость их обдува подобраны таким образом, чтобы температура их поверхности (под ребрами) не превышала 400°С.

• Электродвигатели
  Электродвигатели

  Завесы оснащены двигателями 4 типов:

  Внешнероторные двигатели (фирма ebmpapst, Германия) отличаются стабильной частотой вращения и низким уровнем шума. Частота вращения легко регулируется путем уменьшения напряжения. В электродвигателях применены рассчитанные с запасом, закрытые с обеих сторон, снабженные смазочным материалом длительного срока службы шариковые подшипники. Класс защиты IР00.
  JB-двигатель (ebmpapst) представляет собой асинхронный двигатель с короткозамкнутым ротором и выполнен в виде однофазного двигателя переменного тока. Используемая модификация имеет 3 ступени частоты вращения. Подшипники качения со смазкой длительного срока службы. Класс защиты IP44.
  Q-мотор (ebmpapst) - двигатель квадратной формы с расщепленными полюсами, имеет самоустанавливающиеся подшипники скольжения из металлокерамики, с автоматической смазкой и большой емкостью для масла. Средний срок службы при комнатной температуре 30000 часов. Класс защиты IP42.
  Специальный однофазный электродвигатель типа АИР с импортными подшипниками. Класс защиты IP54.
