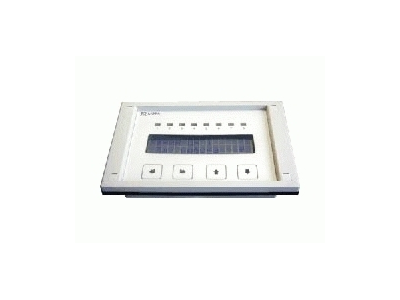

Шкафной пульт Kontar MD 8

Где купить

Лицевая панель имеет резиновую прокладку по контуру. Декоративный шильдик, наклеиваемый на лицевую панель, имеет прозрачные окна под ЖКИ и светодиоды, обладает диэлектрическими свойствами и покрытием с антибликовым эффектом.

Степень защиты внутренней части – IP40 (обеспечивается металлической крышкой).

Для крепления пульта на дверце шкафа необходим прямоугольный вырез (138х99 мм) и 4 отверстия (диаметром 4мм).

Пульт имеет три разъема:

1 – связь с контроллером (розетка RJ-45);

2 – подключение интерфейса RS232C (розетка RJ-11);

3 – винтовой клеммник для источника внешнего питания.

Cоединение контроллера с пультом MD8.2 осуществляется через субмодуль (адаптер) SPI, подключаемый к вилке XP10 на плате модуля MC8 (или ХР8 для MC5) и кабель с вилками RJ-45. Для соединения с компьютером (по интерфейсу RC232C) применяется уже используемое для этого устройство соединительное гЕ5.282.317.

Технические характеристики

Технологии

• Интерфейс RS232C (разъем RJ-11)
• Клавиатура
  Клавиатура

  Клавиши - 4 шт;

  Тип - сенсорная.

• Светодиоды
  Светодиоды

  Количество - 8 шт. (двухцветные);

  Отображение состояния дискретных выходов.

• Часы, календарь
• Экран
  Экран

  • Тип - моно ЖКИ (с подсветкой);

  • Метод представления - текст;

  • Размер - 2 строки х 16 символов;

  • Размер символа - 6х8 мм;
