Новый системный прибор MEDICLEAN® создает новые масштабы в области вентиляционной и кондиционирующей техники, традиционно отличающейся особенно высокими требованиями. Он отличается использованием инновационной техники, оптимизацией эксплуатационных расходов и компактностью конструкции. Системные приборы MEDICLEAN® находят применение главным образом при создании новых или модернизации старых операционных отделений, палат интенсивной терапии и кабинетов диагностики. Новые приборы отвечают всем требованиям DIN 1946-4, а также всем требованиям, граничащих стандартов DIN-, норм VDI- и гигиенических предписаний.

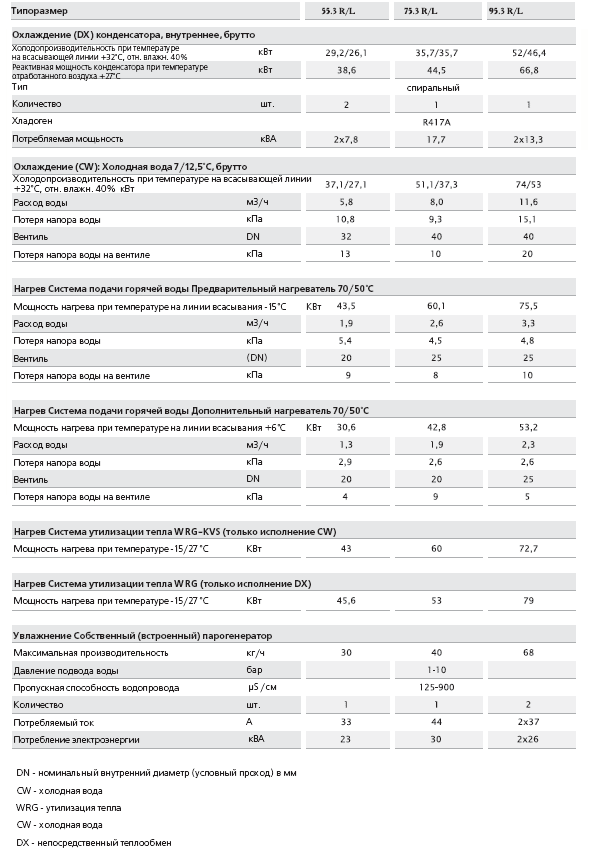

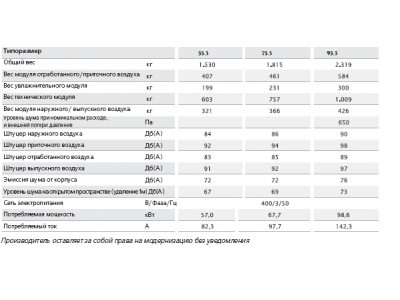

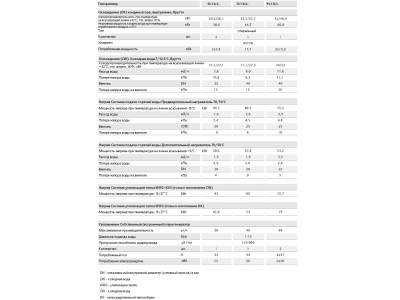

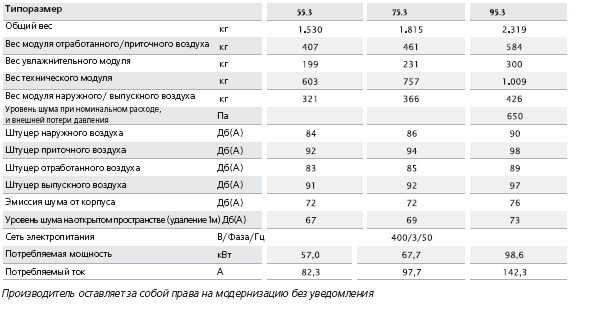

Технические характеристики

Холодопроизводительность	11.4-47.2 кВт

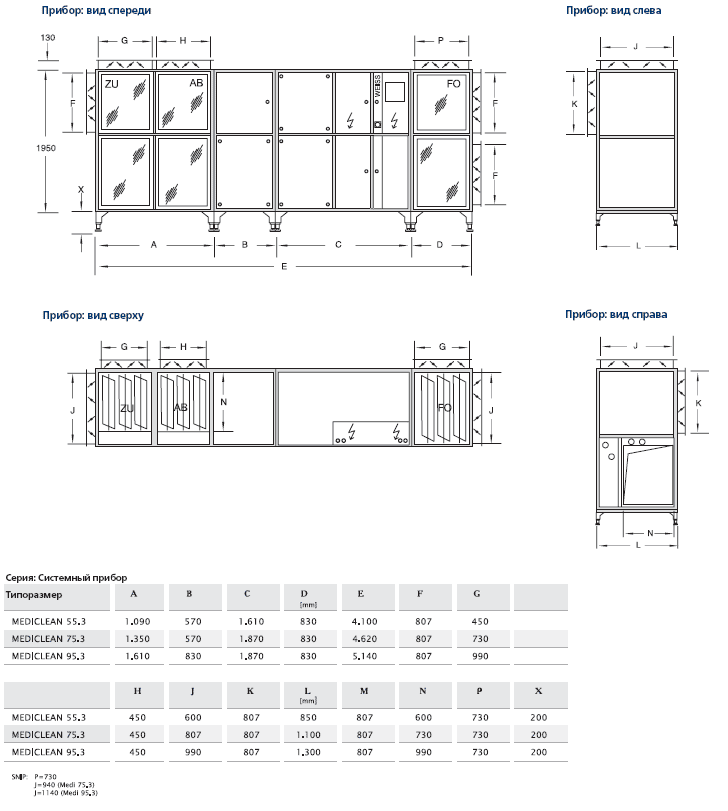

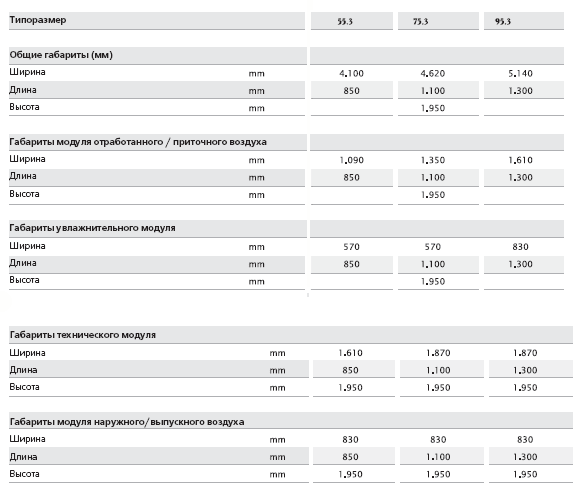

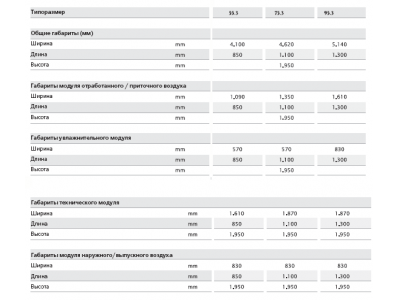

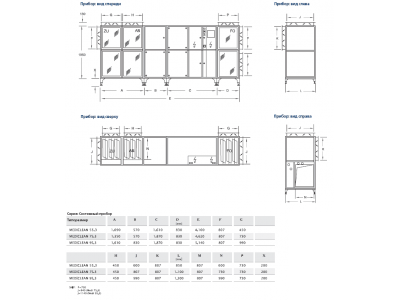

Габариты (ВхШхГ)	1950x1060-2370x850-1100 мм
Падение давления	500-700 Па
Уровень шума на расстоянии 1м—3м	66-70 дБ
Электропитание	380 В
Воздушные фильтры	F5
Расход воздуха	2500-8500 м3/ч
Хладагент	R-407C
Подходит	для точного климата,

Технологии

• Исполнения и размещения клапанов
  Исполнения и размещения клапанов

  • Двустенная конструкция; все внутренние стенки воздуховодов, а также конденсатные ванны выполнены из нержавеющей стали
  • Высокая гибкость по размещению клапанов (частично сбоку, сверху, снизу)
  • Клапаны на линиях приточного и отработанного воздуха выполнены по 4-му классу герметичности (стандарт DIN 1751)
  • Все клапаны имеют возвратный пружинный мотор и в случае пропадания электроэнергии они автоматически закрываются (нормально закрытые электроклапаны).
• Механические характеристики соответствуют DIN 1886
  Механические характеристики соответствуют DIN 1886

  • механическая стабильность - класс D2
  • утечки через корпус - класс L2
  • обходные утечки через фильтр - 0,5% от номинального объемного расхода
  • термоизоляция (DIN 1886)
  • коэффициент тепловых утечек через тепловые мостики (DIN 1886)
  • СНиП (Россия), (опционально)
  • HTM 2025 (Великобритания), (опционально)
  • DIN 1946-4
• Минимум расходов при вводе в эксплуатацию
  Минимум расходов при вводе в эксплуатацию«Технический модуль», состоящий из электрического блока, машинного блока, теплообменников (рекуперация, охлаждение, нагревание), включая систему трубопроводов, выходя с завода-изготовителя уже полностью смонтирован и заправлен хладагентом или охлаждающим рассолом. Тем самым обеспечивается высокая степень готовности поставляемого прибора к работе и значительное снижение расходов по вводу в эксплуатацию на месте применения.
• Простота установки
  Простота установкиСистемные приборы MEDICLEAN® состоят максимум из 5 модулей, что упрощает их размещение в условиях ограниченных площадей. Они доступны также в зеркальном исполнении. При отсутствии необходимости в увлажнении из прибора может быть исключен увлажняющий модуль, что дополнительно сэкономит занимаемую площадь. Благодаря горизонтальной трассе внутренних воздуховодов обеспечивается легкость подвода каналов (отработанный+приточный и наружный+выпускной с каждой стороны прибора). Корпус прибора выполнен из алюминиевых профилей с частичной термоизоляцией.
• Энергосбережение путем рекуперации тепла
  Энергосбережение путем рекуперации тепла

  В приборах с активными холодильниками рекуперация тепла реализована в виде 4-х ходового переключателя горячего газа (принцип теплового насоса). Благодаря этому для рекуперации тепла нет необходимости в дополнительных теплообменниках в виде систем связанных контуров.

  Реализация данного принципа позволила снизить внутренние потери давления и потребность в энергии вентилятора. Для исключения ущерба из-за обмерзания в системе подачи воздуха предусмотрена защита от замерзания, днища всасывающего подвода наружного воздуха, холодильника, увлажнителя и рекуператора выполнены в виде ванн из нержавеющей стали.

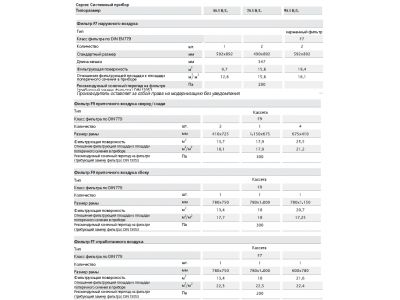

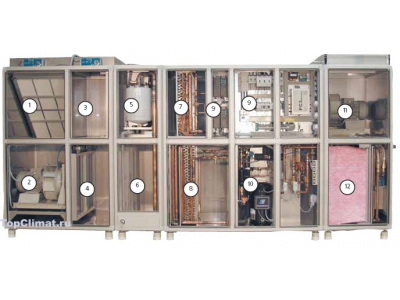

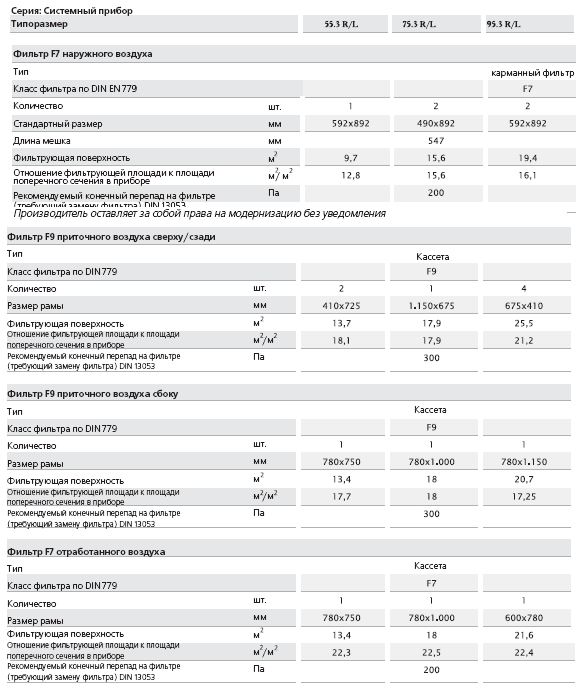

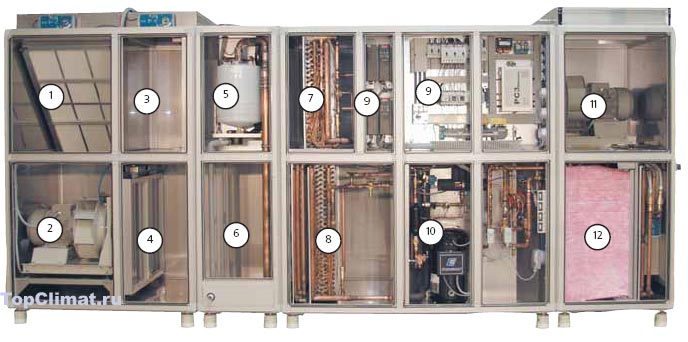

• 01 Фильтр приточного воздуха
  01 Фильтр приточного воздуха

  • Исполнение в виде прочного кассетного фильтра
  • Качество - класс F9 (опционально F7) В
  • озможность легкой замены со стороны запыленного воздуха
  • Материал: стекловолокно
  • При замене фильтра одновременно заменяется уплотнение, т.к. уплотнение по всему периметру смонтировано на кассете.
  • Доступен для осмотра через большие смотровые окна
  • Индикация перепада давления

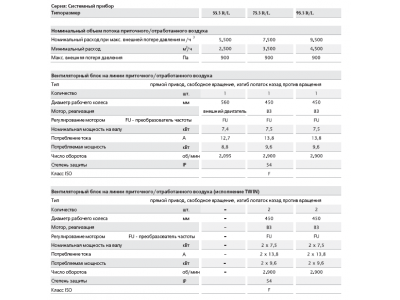

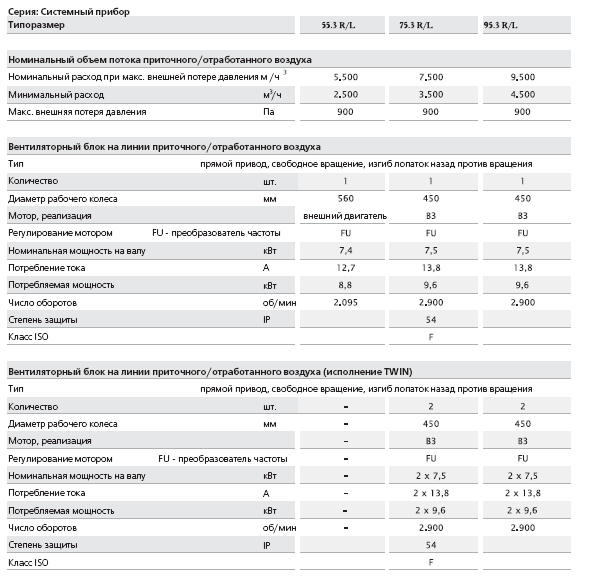

• 02 Вентилятор приточного воздуха
  02 Вентилятор приточного воздуха

  • Гарантируется сохранение всех рабочих параметров также и при аварийном режиме работы
  • Вентиляторный блок имеет покрытие из полимерного материала
  • По желанию (например, для соответствия СНиП или HTM) возможна вентиляция с резервированием
  • Бесступенчатая энергетически оптимизированная регулировка по нагрузке через преобразователь частоты
  • Исполнение мотора стандартное или с внешним ротором
  • Центробежный вентилятор без корпуса со свободным всасыванием
  • Лопатки изогнуты назад против вращения
  • Малый износ при работе
  • Вентиляторный отсек доступен для осмотра через большие смотровые окна

  1 Вентилятор, стандартный вариант



  Вентиляторный отсек в исполнении с резервированием, TWIN-исполнение

  Возможность вентиляции с резервированием (HTM 2025 и нормы СНИП) Одновременная климатизация нескольких операционных Максимум надежности

  Перекрывной клапан вентиляторов приточного воздуха, TWIN-исполнение

  Ванна в днище из нержавеющей стали со сливным штуцером Сифон с системой обратных клапанов, самозапирающийся и самозаполняемый



• 03 Фильтр отработанного воздуха
  03 Фильтр отработанного воздуха

  • Исполнение в виде прочного кассетного фильтра
  • Качество - класс F7 (DIN 779)
  • Возможность легкой замены со стороны запыленного воздуха
  • Использование стекловолокна, отсутствие синтетических волокон
  • При замене фильтра одновременно заменяется уплотнение, т.к. уплотнение по всему периметру смонтировано на кассете
  • Доступен для осмотра через большие смотровые окна
  • Индикация перепада давления
• 04 Перекрывной клапан для вентиляторов приточного воздуха / Жалюзийная заслонка (система TWIN - в качестве опции)
  04 Перекрывной клапан для вентиляторов приточного воздуха / Жалюзийная заслонка (система TWIN - в качестве опции)

  • Данный клапан встраивается в прибор только при встраивании резервного вентилятора
  • При выходе из строя одного из вентиляторов перекрывной клапан автоматически отделяет неработающий вентилятор от воздуховода, предотвращая внутреннюю циркуляцию воздуха
• 05 Увлажнитель
  05 Увлажнитель

  • Электрический парогенератор на электродах
  • Полностью автоматизированная выработка стерильного пара без запаха и минеральных включений
  • Отделен от воздушного потока, поэтому легко доступен при техобслуживании
• 06 Парораспределитель / Участок увлажнения
  06 Парораспределитель / Участок увлажнения

  • Оптимизирован согласно располагаемому проходному сечению в приборе с целью равномерного распределения пара в потоке по всему проходному сечению, в результате малая потребная длина участка увлажнения
  • Участок увлажнения доступен для осмотра через большие смотровые окна
• 07 Конденсатор
  07 Конденсатор

  • Медно-алюминиевый теплообменник с большой эффективной площадью, зазор между пластинами 2,5 мм
  • Ванна из нержавеющей стали
  • Хорошая доступность к входной и выходной сторонам
  • Может переключаться на режим с утилизацией тепла
• 08 Испаритель
  08 Испаритель

  • Медно-алюминиевый теплообменник с большой эффективной площадью, зазор между пластинами 2,5 мм
  • Может переключаться на режим с утилизацией тепла
  • Хорошая доступность к входной и выходной сторонам
  • Общее основание модуля в виде ванны из нержавеющей стали
• 09 Электрический блок
  09 Электрический блок

  • Состоит из управляющей и силовой секций, заключенных в техническом модуле с герметическим запиранием
  • Включает в себя полную систему управления и регулирования всеми компонентами климатической установки
  • Смонтирован согласно правилам VDE (союз немецких электротехников)
  • Стандартная конструкция, ясная структура, удобство техобслуживания
  • Легкодоступный главный выключатель снаружи на приборе
  • Свободно программируемая система управления PC 3, имеется возможность установки других систем
  • Возможно шинное подсоединение
• 10 Машинный блок
  10 Машинный блок

  • Включает в себя основную арматуру систем утилизации тепла, подачи горячей и холодной воды
  • Полностью изолирован от воздушного потока, поэтому тонкая настройка и операции по сервисному обслуживанию выполнимы при работающей установке
  • В зависимости от типоразмера с одной или двумя холодильными машинами
  • Компрессоры спирального типа; бесшумность и малый износ
  • Удобство в обслуживании
  • Хладагент: R417a, экологичен, безопасен для озонового слоя
  • Непрерывное регулирование мощности через систему перепуска горячего газа
• 11 Вентилятор отработанного воздуха
  11 Вентилятор отработанного воздуха

  • Вентиляторный блок имеет покрытие из полимерного материала
  • По желанию (например, для соответствия СНиП) возможна вентиляция с резервированием
  • Бесступенчатая энергетически оптимизированная регулировка по нагрузке через преобразователь частоты
  • Исполнение мотора стандартное или с внешним ротором
  • Центробежный вентилятор без корпуса со свободным всасыванием
  • Лопатки изогнуты назад против вращения
  • Малый износ при работе
  • Вентиляторный отсек доступен для осмотра через большие смотровые окна
• 12 Фильтр наружного воздуха
  12 Фильтр наружного воздуха

  • Исполнение - карманный фильтр стандартных размеров
  • Качество - класс F7, опционально F5 (DIN 779)
  • Большая емкость сбора пыли
  • Использование стекловолокна, отсутствие синтетических волокон
  • Легкая замена
  • Доступен для осмотра через большие смотровые окна
