Теплосчетчик Тепловодомер СТ 3

Где купить

Теплосчетчик Тепловодомер СТ3 предназначен для измерения и коммерческого учета количества тепловой энергии, объема и параметров теплоносителя в открытых и закрытых системах теплоснабжения у производителей и потребителей тепловой энергии различного назначения: на промышленных предприятиях, в жилых кварталах, отдельных социально-бытовых, жилых и сельскохозяйственных зданиях. Теплосчетчик изготовлен в соответствии с техническими условиями ТУ 4218-014-18151455-2007.

Для измерения объема и расхода в составе теплосчетчика применяются первичные преобразователи объема, расхода (счетчики, расходомеры-счетчики): тахометрические ВСТ DN15…250; ВСТН DN 40…250; электромагнитные ВСЭ DN 15…300; а для вычисления и индикации тепловой энергии, объема теплоносителя, контроля давления, измерения и индикации температур теплоносителя и холодной воды, а также разности температур теплоносителя применяется вычислитель MULTICAL 601 в комплекте с термопреобразователями сопротивления Pt 500; Pt 100.

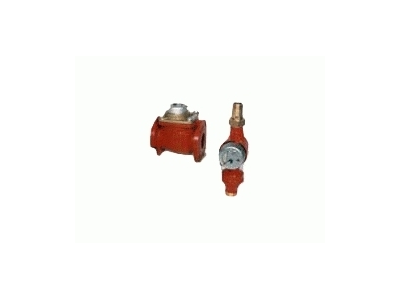

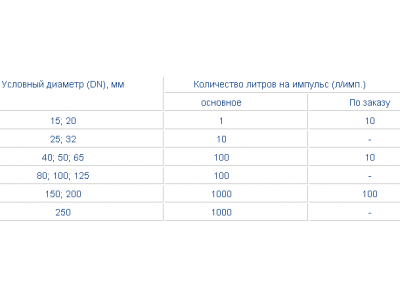

Счетчики тахометрические горячей воды ВСТ крыльчатые (DN 15…250) и ВСТН - турбинные (DN 40…250) имеют счетный механизм с магнитоуправляемым контактом, роликовым и стрелочными индикаторами, выдают импульсы ( при подаче напряжения на магнитоуправляемый контакт) и показывают измеренный объем в метрах кубических и его долях.

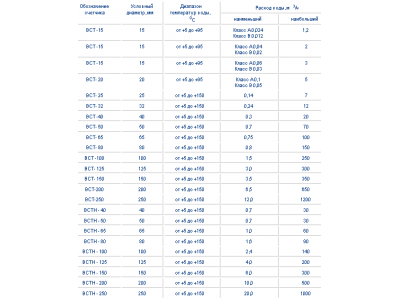

Технические характеристики

Технологии

• Вычислитель Multical 601
  Вычислитель Multical 601

  Вычислители MULTICAL 601 имеют по три модификации, и применяются в комплекте с термопреобразователями, имеют четыре импульсных входа для подключения счетчиков воды, три входа для подключения термопреобразователей сопротивления, два токовых входа для измерения давления.
  Тепловычислители устанавливаются в следующих системах теплоснаия:

  • закрытой системе с 1 расходомером;
  • закрытой системе с 2 расходомерами;
  • двухтрубной системе с 2 расходомерами;
  • двухтрубной системе с общей подачей с 2 расходомерами;
  • открытой системе с водоразбором из обратного трубопровода;
  • открытой системе с отдельным расходомером для водоразбора;
  • открытой системе с 2 расходомерами.

• Состав Счетчика СТ3
  Состав Счетчика СТ3В состав теплосчетчика входят:

  • счетчики горячей воды ВСТ механические крыльчатые Ду от 15 до 40мм, и турбинные Ду от 50 до 250 мм (в дальнейшем счетчики), имеющие импульсный выход
  • вычислитель тепловой энергии MULTICAL 601 (в дальнейшем тепловычислитель) трех модификаций, отличающихся программным обеспечением и типом применяемых термопреобразователей сопротивления.
  • Термопреобразователи сопротивления Pt-500
• Термопреобразователи сопротивления (ТС)

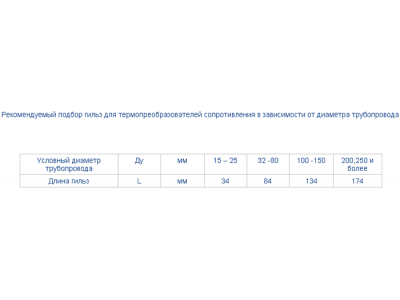

  Термопреобразователи сопротивления (ТС)

  В составе MULTICAL 601 применяются преобразователи температуры либо Pt 100, либо Pt 500, в соотв. с EN 60751 (DIN/IEC 751). Преобразователи температуры Pt 100 и Pt 500, представляют собой платиновые датчики с номинальным омическим сопротивлением соответственно 100,000 W и 500,000 W при 0,00°C и 138,506 W и 692,528 W, соответственно, при 100,00°C. Все значения омического сопротивления закреплены международным стандартом IEC 751 касательно преобразователей температуры Pt 100. Значения омического сопротивления для Pt 500 в 5 раз выше.

  Датчики измеряют температуру теплоносителя и холодной воды, а также разность температур теплоносителя или теплоносителя и холодной воды.
