Комплект автоматики МЗТА Инжиниринг ТП.НСО2НП2.ГВС2(D) для теплового пункта -

Где купить

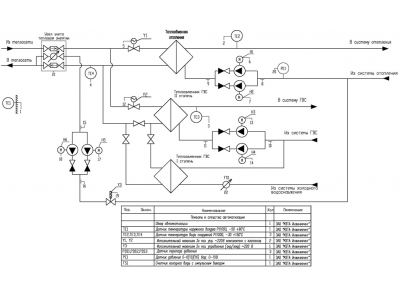

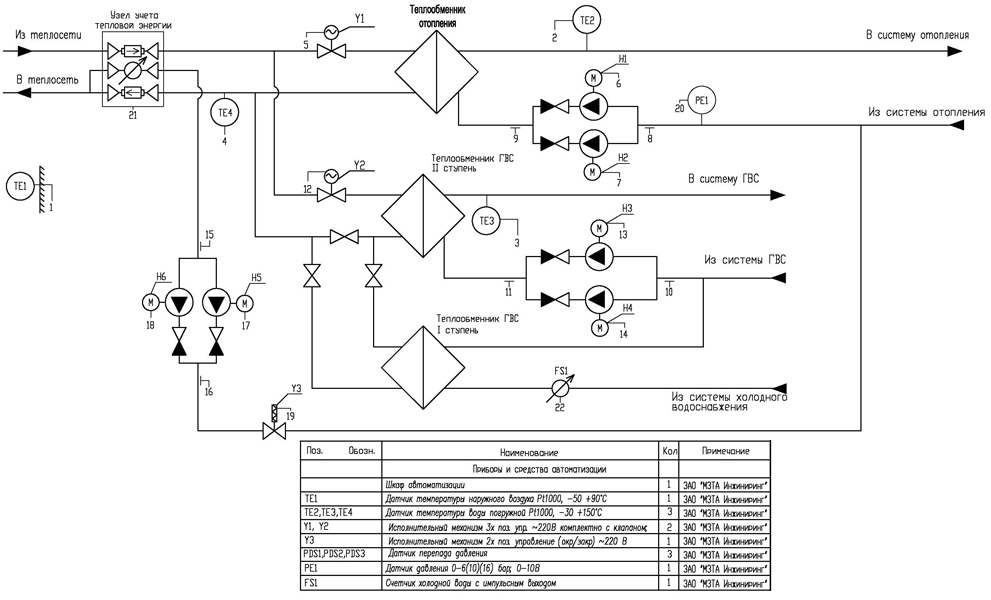

Комплект автоматики ТП.НСО2НП2.ГВС2(D) предназначен решения задач по автоматизации наиболее часто используемых схем тепловых пунктов.

Состав:

– Шкаф автоматизации для независимой системы отопления с двумя насосами и системы ГВС с двумя насосами. Управление 3-х позиционными электроприводами регулирующих клапанов (питание ~220В), а так же системы подпитки с двумя насосами и электроклапаном (питание ~220В). Учет расхода холодной воды.

– Комплект датчиков:
Датчик температуры наружного воздуха Pt1000, -50 +90°С, IP65 – 1 шт;
Датчик температуры воды погружной с гильзой Pt1000, -30 +150°С, 100мм*, IP65 – 3 шт;
Датчик давления 6 бар (10, 16 бар) с монтажным комплектом – 1 шт.
Датчик-реле перепада давления с монтажным комплектом – 3 шт.
*Возможна поставка датчиков со следующими длинами погружной части: 50, 100, 150,200,250,300,400мм.

– Электропривод (~220В(~24В); 3-точечное управление) с двухходовым клапаном – 2 шт.

– Клапан соленоидный нормально закрытый в комплекте с электромагнитной катушкой (~220В;10Вт) – 1 шт.

Технические характеристики

Технологии

• Возможность включения экономного режима работы в ночное время и выходные дни по понижению температуры в циркуляционном трубопроводе
• Возможность диспетчеризации (по отдельному заказу)
• Выдача аварийного сигнала при превышении критической величины рассогласования регулятора
• Защита насосов от «сухого» хода
• Регулирование температуры в системе ГВС. Задание контуру ГВС формируется по уставке, заданной при наладке
• Регулирование температуры в системе отопления
  Регулирование температуры в системе отопленияЗадание системе отопления формирует отопительный график, в котором задается зависимость температуры прямого и обратного отопления от температуры наружного воздуха. При этом вводится автоматическая коррекция при превышении температуры обратного отопления графика на задаваемую величину. Коррекция продолжается до тех пор, пока температура обратного отопления не выйдет на заданный уровень.
• Ручное управление насосами (в комплектации с силовой частью)
• Ручное управление электроприводом клапана (открыть/-/закрыть)
• Управление и контроль работы насосов ГВС по схеме «основной – резервный»/Переключение работы насосов по времени или при отказе основного
• Управление и контроль работы насосов отопления по схеме «основной – резервный» и переключение работы насосов по времени или при отказе основного
• Управление и контроль работы насосов подпитки по схеме «основной – резервный»/Переключение работы насосов по времени или при отказе основного
• Управление клапаном подпитки по давлению в обратном трубопроводе системы отопления
• Учет расхода холодной воды
