Узлы прохода вентиляционных шахт УП.

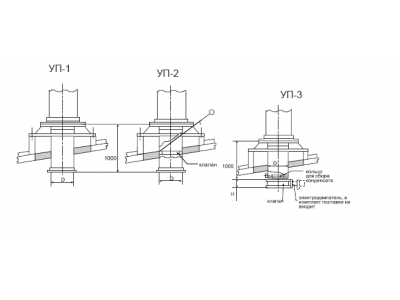

Узлы прохода устанавливаются в системах принудительной и естественной вентиляции помещений общего назначения. Узлы прохода устанавливаются на железобетонные стаканы. Предусмотрены узлы прохода в пяти исполнениях:
- УП 1 -УП 1-10 без клапана и кольца для сбора конденсата
- УП 2 - УП 2-10 с клапаном с ручным управлением без кольца для сбора конденсата
- УП 2-11 - УП 2-21 с клапаном с ручным управлением и с кольцом для сбора конденсата
- УП 3 - УП 3-10 с клапаном с конструкцией крепления под механическое управление без кольца для сбора конденсата
- УП 3-11 - УП 3-21 с клапаном с конструкцией крепления под механическое управление и кольцом для сбора конденсата То или иное исполнение выбирается проектировщиком в зависимости от конкретных условий (температура, влажность и др.).
Узлы прохода поставляются в разобранном виде партиями. В комплект поставки узла прохода входит:
- патрубок
- клапан без исполнительного механизма
- сопроводительные документы

Узлы прохода предназначены для установки в местах прохода стальных вентиляционных шахт на покрытиях зданий различного назначения. Узлы прохода общего назначения устанавливаются на железобетонные стаканы серии 1.494-24, вып. 1 и крепятся к ним гайками, навернутыми на закладные анкерные болты, пре дусмотренные в стаканах. Изготовление узлов прохода предусматривается в следующих исполнениях:
- узлы прохода без клапана;
- узлы прохода с клапаном с ручным управлением, утепленные и неутепленные;
- узлы прохода с клапаном с площадкой под исполнительный механизм, утепленные и не утепленные.
В качестве теплоизолирующего материала применяются минераловатные плиты ПМ-75, обернутые снаружи стеклотканью. Для механического управления клапана применятся исполнительный механизм типа МЭО-40/63-0,25. Исполнительный механизм должен быть отрегулирован на работу "открыть" и "закрыть". Он не должен располагаться под муфтой кольца для сбора конденсата.

УСЛОВИЯ ЭКСПЛУАТАЦИИ Узлы прохода вентиляционных вытяжных шахт через покрытия зданий изготавливаются для эксплуатации в климатическом исполнении вида УХЛ1 по ГОСТ 15150-69.

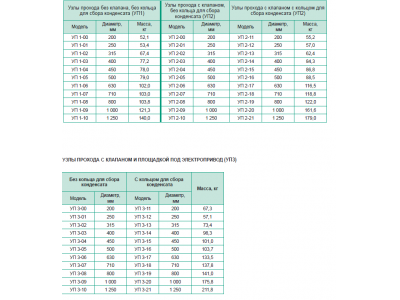

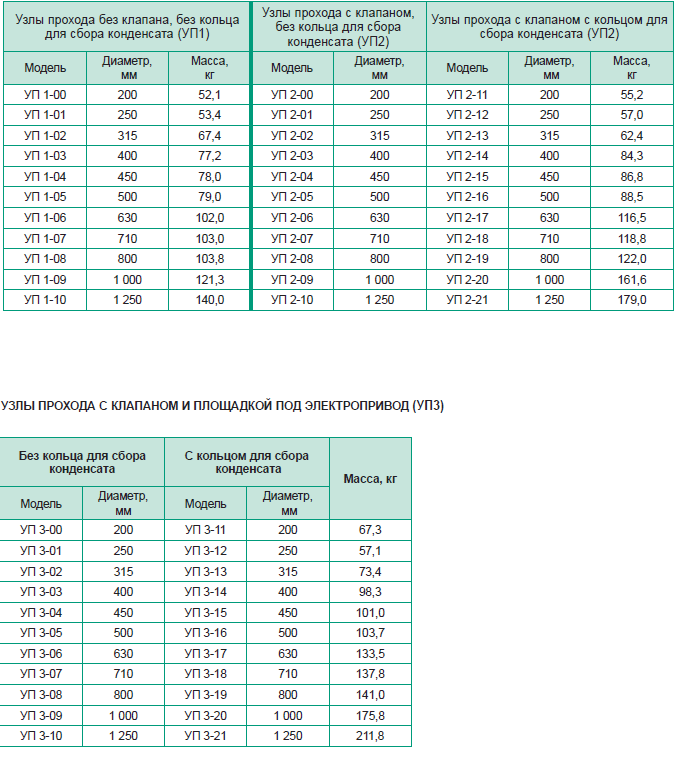

Технические характеристики
