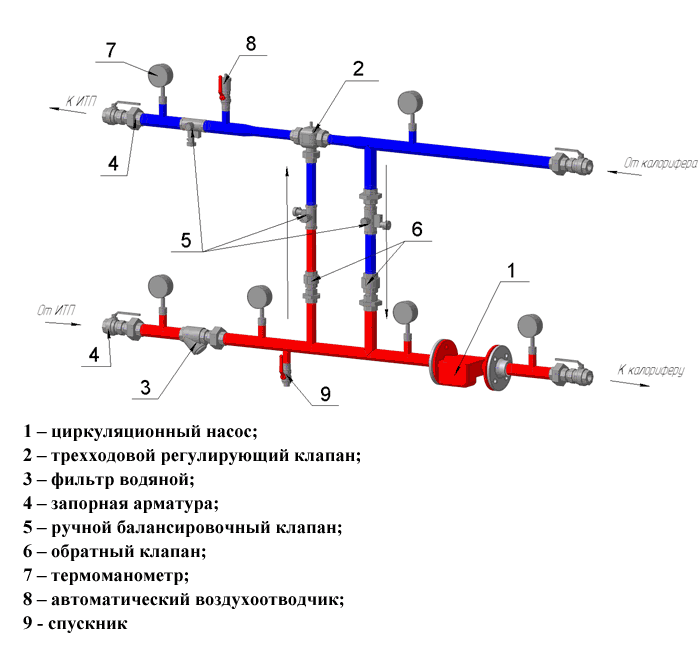

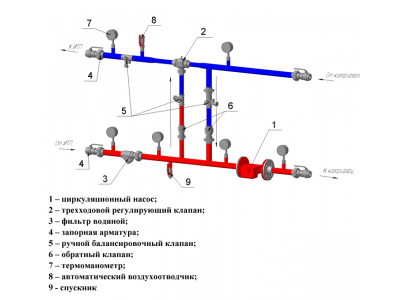

Узлы обвязки регулирующих клапанов предназначены для систем автоматического регулирования тепло- холодоснабжения центральных кондиционеров и приточных вентиляционных установок при тепло- холодоносителе воде.

Автоматическое регулирование температуры воздуха осуществляется изменением температуры воды, подаваемой в теплообменник (воздухонагреватель или воздухоохладитель), при сохранении постоянного расхода.

Разработан типовой ряд обвязок 12 типоразмеров, отличающихся величиной диаметра условного прохода регулирующего клапана от 15 до 80 мм, и диаметром системы теплоснабжения от 15 до 100 мм.

Очистка воды от механических примесей перед регулирующим клапаном и теплообменником производится в водяном фильтре.

Для периодической чистки фильтра ось нижнего трубопровода необходимо располагать на расстоянии не менее 500 – 700 мм от уровня пола.

Для измерения параметров теплоносителя (температуры и давления) до и после узла обвязки предусмотрена установка термоманометров.

Обозначение шифра узла обвязки регулирующего клапана, например:
УР-15/15/1,0 - УР – узел регулирования;
15 – диаметр условного прохода регулирующего клапана dу;
15 - диаметр условного прохода трубопровода системы теплоснабжения Dу;
1,0 – дополнительное обозначение условной пропускной способности клапана dу15;

УР-20/25 - УР – узел регулирования;
20 – диаметр условного прохода регулирующего клапана dу;
25 - диаметр условного прохода трубопровода системы теплоснабжения Dу.

По заданию заказчика узел выполняется в горизонтальном или вертикальном исполнении. Горизонтальное исполнение имеет два варианта подключения: правое и левое. По заданию устанавливается регулятор перепада давления.

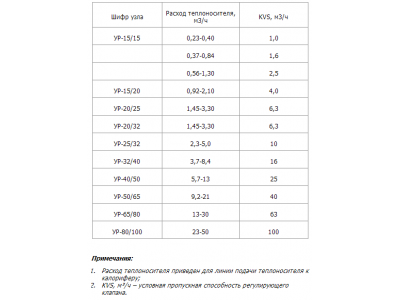

Технические характеристики

Технологии

• Балансировочная арматура «Herz»
• Трехходовой регулирующий клапан
  Трехходовой регулирующий клапанТрехходовой регулирующий клапан седельного типа - фирмы «Danfoss». Исполнительные механизмы трехходовых клапанов - редукторные электроприводы. Электропривод клапана управляется импульсным, токовым (0 – 20 мА) сигналом или напряжением (0 – 10 В).

  Основные технические характеристики:

  напряжение питания	- 24 B или 230 В; (+10%, -15%);
  частота тока	- 50/60 Гц;
  ход штока	- 15, 20, 30, 40 мм – в зависимости от диаметра клапана;
  рабочая температура окружающей среды	- от 0 до плюс 55 °С;
  класс защиты	- IP 54.

• Циркуляционный насос «Grundfos» с мокрым ротором
