Клапаны противопожарные нормально открытые КВП-180-НО круглого исполнения

Клапан круглого исполнения состоит из корпуса круглой формы с перфорированной облицовкой, заслонки и привода с рычажным механизмом, расположенного снаружи корпуса. Корпус изготавливается из оцинкованной стали и конструктивно аналогичен отрезку воздуховода длиной 360 мм, с подсоединяемыми фланцами, изготовленными  из стандартных шин и уголков.

Заслонка коробчатого типа изготавливается из оцинкованной стали и набивается внутри огнестойким теплоизолирующим материалом.

Технические характеристики

Технологии

• Пружинный привод с электромагнитной защелкой

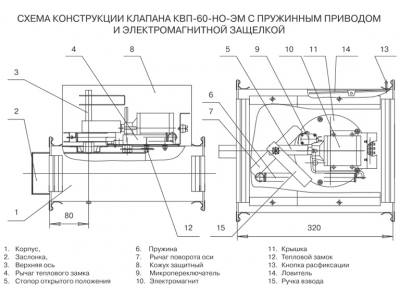

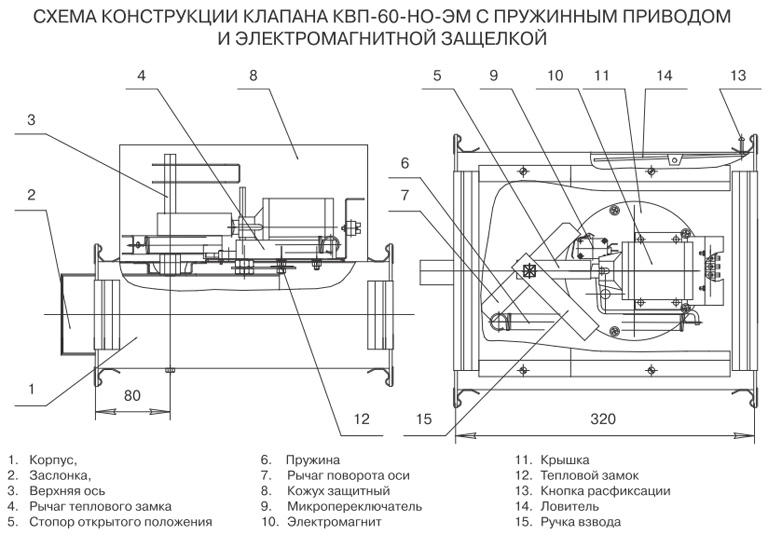

  Пружинный привод с электромагнитной защелкой

  Данный привод представляет собой пружину растяжения, взведенную в исходном положении заслонки, которая удерживается в открытом положении электромагнитной защелкой. В приводе установлен микропереключатель для отслеживания положения заслонки.

  В качестве защелки используется электромагниты постоянного тока 24В или 220В. Использование электромагнитов со встроенным выпрямителем позволяет работать от сети переменного тока 50 Гц.

  Принцип работы привода

  В нормальном положении заслонка огнезадерживающего клапана открыта и удерживается штоком электромагнита. В нормально закрытом и дымовом клапане заслонка закрыта и удерживается также штоком. Сигналом на срабатывание клапана служит подача напряжения на магнит. При подаче напряжения на клеммы электромагнита шток отпускает заслонку, и она под действием пружины переводится в рабочее (защитное) положение. Взведение заслонки в исходное положение производить вручную.

  Достоинства данного привода:

  1. привод обеспечивает быстрое (не более 2 сек) перемещение заслонки в рабочее положение;
  2. возможность перевода заслонки в рабочее положение вручную, автоматически и дистанционно;

  Недостатки:

  1. возможность только ручного взведения заслонки;
  2. в случае подключения клапанов в группу, управляющая команда отключает все клапаны группы. В связи с этим при проектировании требуется более тщательно группировать клапаны по управлению.

  Технические характеристики электромагнита:

  • Номинальное рабочее напряжение переменного тока 50 Гц – 24; 220 В, постоянного тока –12; 24 В
  • Номинальная потребляемая мощность – 44 Вт
  • Сопротивление катушки, не более – 235 Ом
  • Климатическое исполнение по ГОСТ 15150-69 – У3
  • Степень защиты по ГОСТ 14255 – IP54
  • Относит. продолжительность включения, ПВ – 100%
  • Механическая износостойкость – 1,6х106 циклов
  • Вес –1,35 кг

  Предельные значения тока в цепях контроля от 0.1 до 2А при напряжении от 5 до 36В для постоянного тока, и при напряжении от 5 до 220В для переменного тока.

  Сопротивление электрического контакта микропереключателя 0.05Ом.
