Вентиляторы крышные радиальные для дымоудаления серии ВРМК применяются в системах вытяжной противодымной вентиляции производственных, административных, жилых и др. зданий и сооружений, кроме категорий А и Б по НПБ 253-98. Перемещаемая среда не должна содержать взрывчатых веществ. Вентиляторы устанавливаются на кровле зданий и служат для удаления возникающих при пожаре высокотемпературных дымовоздушных смесей и одновременного отвода тепла за пределы помещения. Температура перемещаемой среды до 400˚С и до 600˚С в течение не менее 120 минут.

Вентиляторы могут иметь вертикальный, а также горизонтальный четырехсторонний или двухсторонний выброс перемещаемых газов.

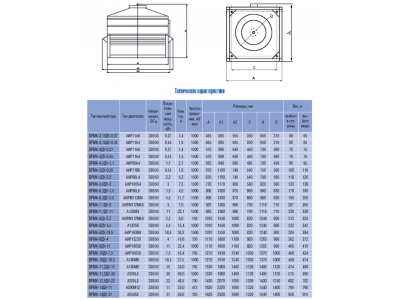

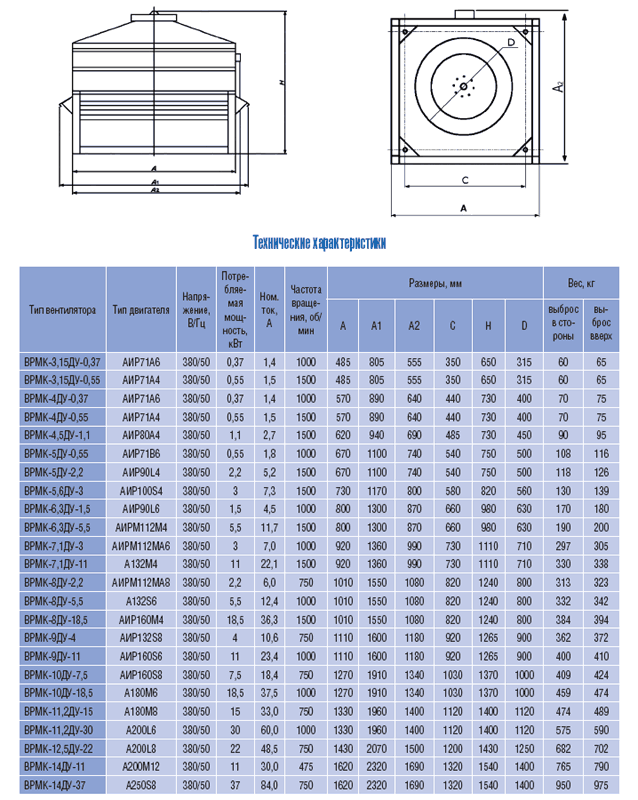

Технические характеристики

Технологии

• Конструкция ВРМК

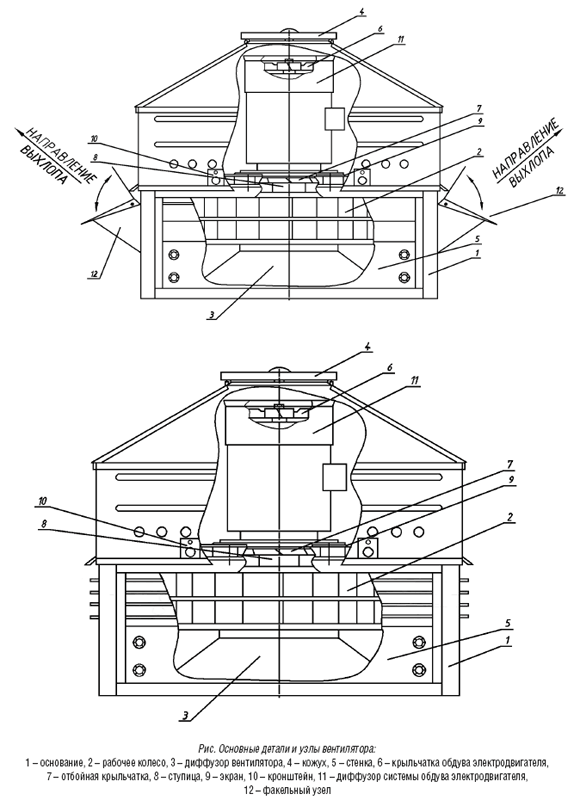

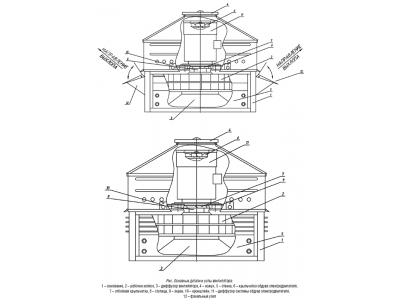

  Конструкция ВРМК

  Вентиляторы крышные радиальные с прямоугольным поперечным сечением ВРМК имеют рабочее колесо с 12-ю загнутыми назад лопатками, входной патрубок, равный диаметру рабочего колеса. Вентилятор создает большой расход, имеет минимальное динамическое давление, при увеличении расхода потребляет мощность, не перегружающую электродвигатель.

  Все вентиляторы изготавливаются на жесткой опоре.

  Возможна комплектация двигателями с преобразователем частоты.

  Все основные элементы вентилятора выполнены из стали, покрытой специальным коррозионно- и жаростойким лакокрасочным составом, защищающим от коррозии, или из оцинкованной стали, что делает вентилятор устойчивым к атмосферным осадкам.

  Внутренняя полость несущей рамы вентилятора также обработана антикоррозийным покрытием.

  Усиленное воздушное охлаждение, тепловая защита по валу и специальный колпак надежно предохраняют двигатель от воздействия перемещаемого высокотемпературного газа.

  Возможна комплектация вентиляторов монтажным стаканом, клапаном обратным, поддоном.

• Эксплутация ВРМК
  Эксплутация ВРМК

  Возможно использование вентилятора в режиме общеобменной вентиляции, а также в двухрежимных совмещенных вентсистемах для общеобменной и пожарной вентиляции.

  Вентиляторы могут эксплуатироваться в условиях умеренного (У) и тропического (Т) климата 1-ой, 2-ой и 3-й категории размещения по ГОСТ 15150-69.

  Условия эксплуатации:

  • – температура окружающей среды от –45 до +40˚С (от –10 до +50˚С для тропического исполнения);
  • – перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м³;
  • – среднее значение виброскорости внешних источников вибрации в местах установки венти-лятора не более 2 мм/с.
• Электродвигатели
  Электродвигатели

  В вентиляторах используются трехфазные асинхронные электродвигатели с короткозамкнутым ротором. Номинальная частота – 50 Гц, напряжение 380 В, степень защиты IP54. Электродвигатели допускается эксплуатировать при отклонении напряжения ±5% или отклонении частоты ±2%.

  Для эксплуатации в различных климатических условиях двигатели подразделяют по исполнению для эксплуатации в районах с умеренным (У), тропическим (Т), умеренно-холодным (УХЛ), холодным (ХЛ) климатом в условиях, определяемых категориями размещения:

  • 1 – на открытом воздухе;
  • 2 – под навесом;
  • 3 – в закрытых помещениях без искусственного регулирования климатических условий;
  • 4 – в закрытых помещениях с искусственно регулируемыми климатическими условиями.

  При 1-ой конструктивной схеме исполнения вентиляторов непосредственно на валу электродвигателя устанавливается рабочее колесо. При этом частота вращения рабочего колеса и электродвигателя совпадают. Использование преобразователя частоты позволит достигнуть заданных параметров работы без запаса, а также регулировать режимы работы вентилятора в процессе эксплуатации.

  Для вентиляторов, выполненных по 5-ой конструктивной схеме, привод осуществляется посредством ременной передачи. Это позволяет изменять рабочий режим вентилятора путем замены шкивов. В системах управления электродвигателями могут использоваться частотные преобразователи и устройства плавного пуска.
