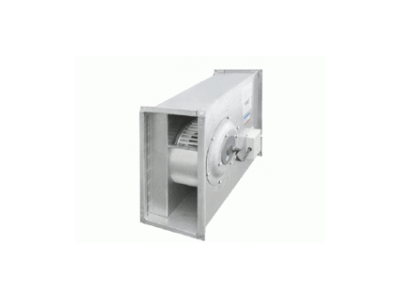

Вентиляторы канальные Тепломаш ВКП

Где купить

Отправить запрос

Цена: по запросу

Пальмира инжиниринг +7 (812) 320-88-82 На рынке с 2002 года

Назначение:
- системы вентиляции производственных, общественных и жилых зданий
- технологические установки: перемещение воздуха с температурой не более 40° С, не содержащего липких веществ и волокнистых материалов, с концентрацией пыли и других твердых примесей не более 10 мг/м3.

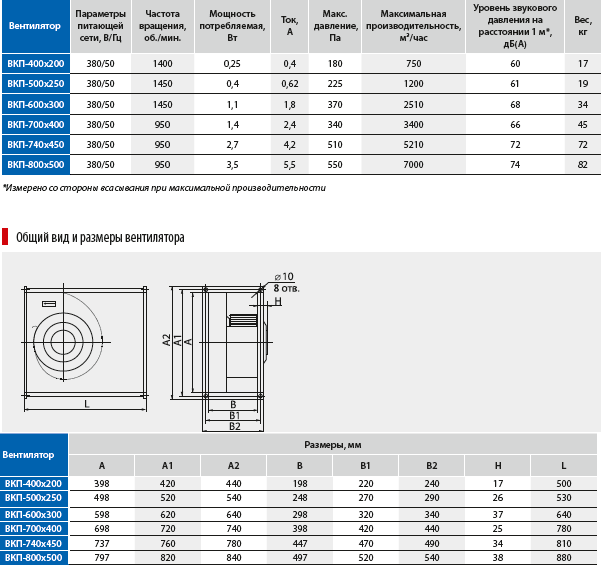

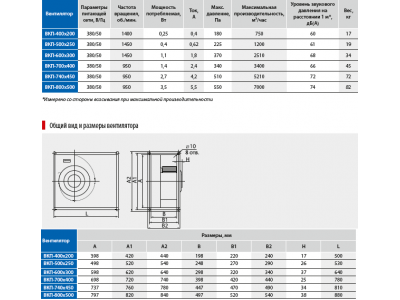

Технические характеристики

Технологии

• Внешнероторный двигатель со встроенной термозащитой (самовозврат)
• Дополнительная информация
  Дополнительная информацияВентиляторы ВЦ 14-46, имеющие рабочие колеса с загнутыми вперед лопатками, обладают рядом особенностей, которые необходимо учитывать при подборе и эксплуатации вентиляторов:
  1) В отличие от колес с загнутыми назад лопатками (ВЦ 4-70), вентиляторы ВЦ 14-46 имеют в рабочей зоне возрастающую характеристику: полное давление вентилятора растет вместе с производительностью. В связи с этим отношение
  максимальной потребляемой мощности к минимальной (Q=0) достигает 8,5.
  Для повышения экономичности работы вентилятора и рационального снижения его стоимости весь рабочий диапазон характеристики разбит на участки по потребляемой мощности. Каждый участок обслуживается
  электродвигателем, подбираемым по условиям работы на правой границе участка. Мощность двигателя выбирается с запасом на пусковые токи и отрицательную температуру всасываемого воздуха (до - 40° C). Через эти точки на характеристике вентилятора проведена система ниспадающих кривых, помеченных мощностью электродвигателя.
  Эти кривые ошибочно называют кривыми мощности (кривыми равной мощности).
  На самом деле, это кривые полного давления, которое имел бы этот вентилятор, если бы он работал с переменной частотой вращения, но при постоянной мощности: в области выше характеристики вентилятора – с частотой выше номинальной, под характеристикой – с пониженной частотой.
  2) При выборе номера вентилятора и мощности электродвигателя необходимо иметь безошибочно рассчитанную характеристику сети. Если ошибка в расчете будет сделана в сторону завышения потерь давления в сети, а реальные
  потери окажутся меньше, рабочая точка перейдет по характеристике вентилятора вправо в область более высокой потребляемой мощности. Установленный электродвигатель будет работать с перегрузкой и может выйти из строя.
  3) По этой же причине никогда нельзя включать вентиляторы ВЦ 14-46 без сети (с открытыми всасывающим и нагнетательным окнами). Выход из строя двигателя гарантирован.
  4) Сеть частотных кривых с постоянной мощностью позволяет ориентироваться проектантам при использовании частотного регулирования вентилятора.
• Класс защиты IP44
• Клеммная коробка выполнена из адаптированного несгораемого поливинилхлоридного волокна, гарантирующего безопасность в использовании
• Корпус из оцинкованной стали
• Лопатки, решетка и ротор защищены черным лаковым покрытием
• Просты в установке, монтаже, подключении
• Сертификаты ВКК/ВКП
  Сертификаты ВКК/ВКП№ РОСС RU.ME05.Н07524 от 28.04.2008 г., выданный органом по сертификации электрических машин, трансформаторов, электрооборудования и приборов (АНО «НТЦ» ОС ЭЛМАТЭП»).
• Условия эксплуатации
  Условия эксплуатацииКлиматическое исполнение вентиляторов У2 по ГОСТ 15150-90 (температура окружающей среды от -40° С до 40° С).

Документы

• Расширенные тех. хар-ки PDF, 1.84 Mb Скачать
