Система обогрева и снеготаяния Теплодор на основе бронированного нагревательного кабеля НБ

Где купить

Кабельная система обогрева и снеготаяния ТЕПЛОДОР предназначена для:

• обогрева дорожек,
• обогрева покрытия дорог,
• обогрева тротуаров,

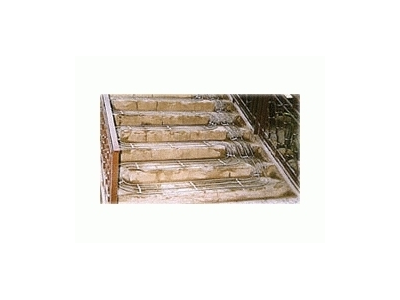

• обогрева ступеней лестниц,
• обогрева полей стадионов, или других открытых площадей.

Использование кабельной системы обогрева и снеготаяния ТЕПЛОДОР и предотвращает образование наледи и снега на открытых площадях.

Кабельная система обогрева и снеготаяния ТЕПЛОДОР состоит из следующих составных частей:

• кабельные нагревательные секции;
• распределительная электросеть для подключения нагревательных секций к шкафу управления;
• шкаф управления с пусковой, защитной аппаратурой и терморегулятором;
• датчики температуры наружного воздуха, температуры поверхности, осадков, с которых соответствующая информация поступает в шкаф управления;
• сеть передачи информации от датчиков в шкаф управления.

Бронированные нагревательные секции кабельной системы обогрева изготавливаются на основе одножильного нагревательного кабеля в однослойной броне из оцинкованной проволоки. Нагревательные секции ТСОЭ имеют тепловыделение 20 - 25 Вт/м.п., а благодаря мощной двухслойной броне из оцинкованных проволок обладает повышенной механической прочностью. Это позволяет проводить укладку нагревательного кабеля при прямом бетонировании с применением вибраторов. Секции ТСОЭ также имеют наружную пластиковую оболочку для использования в коррозийной окружающей среде.

Технические характеристики бронированных нагревательных секций ТСОЭ:

Технические характеристики

Линейная мощность	20-25 Вт/м
Способ обогрева	электрообогрев

Технологии

• Автоматическая система управления для кабельных систем снегтаяния ТЕПЛОДОР
  Автоматическая система управления для кабельных систем снегтаяния ТЕПЛОДОР

  В состав шкафа управления входит терморегулятор (контроллер) в комплекте с датчиками. Для кабельных систем обогрева небольшой мощности (например, обогрев дорожек или нескольких ступеней) могут использоваться терморегуляторы с датчиком температуры поверхности:

  • терморегулятор OJ Electronics ETV-1991
  • терморегулятор OJ Electronics ETI-1551

  Для сложных систем обогрева большой мощности (пандусы, въезды в гаражи и т.п.) рекомендуется использовать контроллеры, оснащенные кроме датчика температуры поверхности, датчиками температуры воздуха и наличия осадков:

  • универсальный контроллер РТ-200Е «Теплодор»
  • контроллер для управления системой антиобледенения водостоков и системой обогрева дорожек OJ Electronics ЕTO-1550

  В этом случае достигается дополнительная экономия электроэнергии за счет того, что обогрев включается только при наличии снега на обогреваемой поверхности.

• Электрический нагревательный кабель с мощной двухповивной проволочной броней НБ
  Электрический нагревательный кабель с мощной двухповивной проволочной броней НБНагревательный кабель НБ предназначен для обогрева объектов (дорог, трубопроводов, водостоков, и т.д.) в процессе строительства или эксплуатации которых возможны механические воздействия на кабель.

  За счет значительной массы металлической брони и небольшого термического сопротивления, кабель НБ обладает повышенной устойчивостью к тепловым перегрузкам, что позволяет упростить монтаж, уточняя длину секции по месту.

  Кабель может использоваться для укладки в поверхность обогреваемых дорог, пандусов, ступеней, вдоль трубопроводов и в составе систем обогрева водостоков "ТЕПЛОСКАТ".

  Поставляются в виде готовых нагревательных секций с «холодными концами» и муфтами.



  Технические характеристики



  • Максимальная температура жилы 130°С
  • Максимально допустимая температура без нагрузки 130°С
  • Минимальная температура монтажа -20°С
  • Электропитание ~220-240 В (~380 В по заказу)
  • Сопротивление изоляции не менее 1 х 10⁵ МОм х  м
  • Минимальный радиус изгиба при эксплуатации и хранении 400 мм
  • Минимальный допустимый радиус однократного изгиба 80 мм




  Конструкция

  • Нагревательная жила — многопроволочная, из стальных оцинкованных или медных проволок.
  • Изоляция — двухслойная из сополимера полипропилена.
  • Броня — двухповивная из стальных оцинкованных проволок.
  • Испытательное напряжение изоляции — 3750 В.
