Вентиляторы осевые TLT AXN 12/56

Где купить

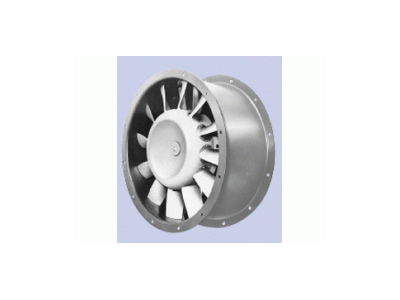

Вентиляторы осевые TLT cерия AXN 12/56 с непосредственным приводом и спрямляющим аппаратом..

Программа поставок серия AXN 12/56:
21 типоразмер
Номинальный - Ø рабочего колеса 250-2000 мм
Производительность макс. 400 000 м3/ч
Повышение полного давления макс. 2600 Па

Поставляется как модель M - с непосредственным приводом. Рабочее колесо смонтировано непосредственно на валу двигателя.

Технические характеристики

Технологии

• • Возможность регулировки лопаток рабочего колеса
  • Возможность регулировки лопаток рабочего колеса

  Лопатки рабочего колеса могут плавно регулироватся без демонтажа рабоче-
  го колеса. Эта возможность регулировки позволяет успешно адаптировать
  устройство к соответствующей рабочей точке, а также проводить последующие
  коррекции в рамках мощности двигателя.

   Рабочие колеса модельного ряда AXN 12/56 имеют 12 лопаток. Sля дру-
  гих мощностей - по запросу - могут поставляться другие серии, где рабочие
  колеса имеют 4/6/8 или 9, лопаток.



• • Двигатель AXN 12/56
  • Двигатель AXN 12/56

  Все вентиляторы приводятся в движение двигателями стандарта IEC.
  Двигатели с термоконтактами или позисторами по запросу.

  Диапазон температур
  у двигателей ISO-F: 60°C,
  у двигателей ISO-H: 80°C.

  Шахты до типоразмера 1600 из листовой стали с прижатыми и просверленными фланцами.



• • Компактная конструкция
• • Круглые глушители шума
• • Нагнетание через двигатель
  • Нагнетание через двигатель

  Осевые вентиляторы серии AXN 12/56 поставляются только с направлением
  движения воздуха „D“ (нагнетание через двигатель).



• • Рабочее колесо AXN 12/56
  • Рабочее колесо AXN 12/56

  Все рабочее колесо, за исключением натяжной ленты, которая выполнена из
  ALMg 3-F 23, изготовлено из литого силумина. Pлагодаря этому достигается
  хорошая устойчивость к погодным условиям и морской воде.

   Рабочее колесо динамически сбалансировано в соответствии с ISO 14694-
  2003, класс качества G 6,3.



Документы

• Расширенные тех. хар-ки PDF, 0.94 Mb Скачать
