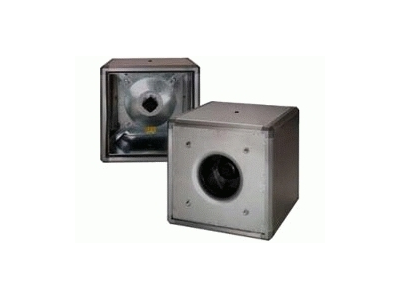

Вентиляторные блоки Rosenberg Unobox

Где купить

Область применения
Агрегаты UNOBOX используются для вытяжки (удаления) воздуха из квартир, универмагов, мастерских, бассейнов, столовых, складских помещений, гаражей и т.д. То есть там, где есть потребность в удалении слабозагрязненного воздуха.

Характеристики и исполнение
Вентиляторы типа UNOBOX фирмы Rosenberg GmbH бывают малой производительности (до 800 м.куб/ч) и средней (до 10000 м.куб/ч). Вентиляторы во взрывозащищенном исполнении поставляются по запросу. Благодаря возможности монтажа в здании можно отказаться от специальной крышной конструкции, а выпускное отверстие можно установить, например, на крыше в любой конфигурации. Кроме того, еще одним преимуществом агрегата являются его шумовые характеристики. Уровень звукового давления на окружающую среду, по сравнению с обычными крышными вентиляторами, благодаря установке UNOBOX в здании значительно снижается.

Корпус
Вентиляторные блоки состоят из корпуса кубической формы с алюминиевой рамой и боковыми панелями с двойными стенками. Рама корпуса изготовлена из полого алюминиевого профиля с 2 камерами и литыми под давлением алюминиевыми уголками. Двустенные панели толщиной 20 мм изготовлены из оцинкованного стального листа с изоляцией из негорючей, звуко- и теплопоглощающей стекловаты. Благодаря двухкамерной системе происходит запоздалое выравнивание температуры снаружи внутрь так, что образование конденсата почти полностью исключается. Панели – съемные, за счет чего можно реализовать выдув в любом направлении.

Рабочее колесо
У вентиляторов (типоразмера до 450) используются рабочие колеса с загнутыми назад пластмассовыми лопатками и несущим диском из листовой стали. В вентиляторах, начиная с 500 типоразмера, используются рабочие колеса с загнутыми назад алюминиевыми лопатками высокой производительности. Рабочие колеса вращаются в правую сторону (если смотреть со стороны забора воздуха). При неправильном направлении вращения (лопатки рабочего колеса окажутся загнутыми вперед) возникает опасность перегрузки двигателя. Поэтому перед вводом в эксплуатацию необходимо проверить направление вращения. Рабочие колеса смонтированы непосредственно на внешнем роторе электродвигателя и сбалансированы вместе с ним по двум плоскостям динамически и статически в соответствии с классом качества G 2.5 DIN/ISO 1940.

Входное сопло
Входные сопла изготовлены из оцинкованной листовой стали. Они оптимизированы для впуска потока воздуха и интегрированы в корпус.

Двигатель
Электродвигатели с внешним ротором фирмы Rosenberg GmbH отвечают международному классу защиты IP54. Обмотка электродвигателя соответствует классу изоляции F. Благодаря использованию двухсторонне закрытых радиальных шариковых подшипников со специальной смазкой обеспечивается бесперебойная и малошумная работа двигателей.

Защита электродвигателя
В обмотку всех электродвигателей встроено термореле, которое следит за температурой обмотки двигателя и при превышении допустимого предела отключает двигатель. При правильном подключении оно защищают обмотку двигателя от перегрузок, потери сетевой фазы, резкого торможения двигателя и от высоких температур. Наряду с термореле мы рекомендуем использовать наши коммутационные аппараты, обеспечивающие дополнительную защиту электродвигателям.
Предлагаемые нами пятиступенчатые устройства управления, регулирующие число оборотов в исполнениях RTE и RTD, состоят из устройства защиты электродвигателя с термоконтактами.

Подключение к электросети
На паспортной табличке электродвигателя указана величина номинального напряжения с максимальным допуском +/-10%. У стандартного исполнения на передней стороне двигателя установлена клеммная коробка. По запросу можно заказать вентилятор с выведенным кабелем.

Варианты напряжения
Указанные в характеристиках данные мощности действительны при 50 Гц для стандартных моделей 1ґ 230 В и 3~ 400 В. Исполнение двигателей для специальных напряжений и специальных частот возможно по дополнительному запросу.

Управление скоростью вращения
Оптимальная настройка требуемого для конкретной установки рабочего режима осуществляется только с помощью приемлемой системы изменения числа оборотов. У вентиляторов этого конструктивного ряда для изменения скорости вращения используются две ходовые системы.

Управление напряжением
Изменение скорости вращения реализуется за счет понижения напряжения, вследствие чего увеличивается нагрузочная зависимость скольжения и число оборотов уменьшается. Пропорционально числу оборотов меняется и расход воздуха.

Управление частотой
Все радиальные вентиляторы, регулируемые напряжением, в трехфазном исполнении могут изменить число оборотов в обратном направлении за счет преобразователя частот. Изменение скорости вращения происходит за счет уменьшения частоты.
Все агрегаты UNOBOX по запросу могут поставляться и с ЕС-двигателем. Электронно-коммутированные электродвигатели (ЕС-двигатели) являются двигателями постоянного тока с шунтовой (байпасной) характеристикой. Они отличаются высоким КПД и оптимальными управлением и регулированием. При эксплуатации ЕС-двигателей возникает необходимость в дополнительном использовании коммутирующего устройства (EC-Controller).

Температуры
Показатели для температуры подаваемых сред приведены в диаграммах с исходными техническими данными. Их превышение при продолжительной эксплуатации недопустимо. Вентиляторы с приводами для подачи сред с высокими температурами поставляются по запросу заказчика.

Защита от прикосновения
Вентиляторы предусмотрены для установки в вентиляционную систему и в стандартном исполнении не располагают собственной защитой от прикосновения. Перед пуском в эксплуатацию необходимо установить все необходимые защитные устройства и приспособления. Защитные мероприятия производятся в соответствии с нормами DIN/EN 292 (“отдельные защитные устройства”, “технические меры защиты”) и с DIN/EN 294 (“защита от прикосновения”).

Технические характеристики

Макс. производительность по воздуху	1000 м3/ч
Регулирование производительности до	100%
Подходит	для кафе/ресторана, для здания/гостиницы, для общественных / промышленных помещений,

Технологии

• Возможность плавного регулирования в диапазоне 100% с помощью трансформаторных и электронных устройств
• Выпуск воздуха возможен во всех направлениях благодаря перестановке боковых панелей
• Звуко- и теплопоглощение моделей за счет панелей с двойными стенками
• Лёгкость монтажа благодаря укомплектованному боксу в любой сборке
• Очень высокая эффективность благодаря загнутым назад лопаткам рабочего колеса с оптимальным КПД
• Почти полное отсутствие образования конденсата благодаря двухкамерной системе из полого алюминиевого профиля
