Вентиляторы радиальные низкого давления Вента НМЗ ВР 80-70 исп.5

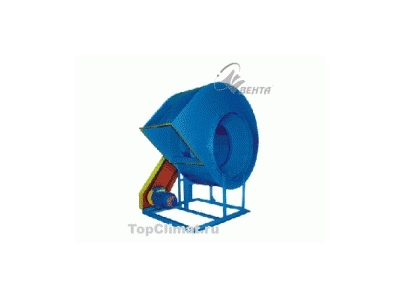

ВР 80-70 исп.5 — вентилятор радиальный низкого давления, одностороннего всасывания с ременным приводом. Вентиляторы этой серии применяются в системах кондиционирования воздуха, а также в системах вентиляции  и воздушного отопления помещений любого назначения, и в других производственных и санитарно-технических целях.

Вентиляторы ВР 80-70 исп.5 общего назначения  сделаны из  углеродистой  стали, ГОСТ 5976-90.
Коррозионностойкие вентиляторы ВР 80-70 исп.5 произведены из нержавеющей стали (К), ГОСТ 5976-90.

Для работы вентиляторов ВР 80-70 исп.5 достаточно температуры окружающей среды от -40°С до +40°С. Умеренный (У)климат, категории размещения — 2-я и 3-я. При защите двигателя от атмосферных воздействий в условиях умеренного климата — 1-ая категория размещения.  Допустимое содержание пыли и других твердых частиц в воздухосодержащей среде, перемещаемой через прибор, не должно превышать 0,1 г/м3, не должно содержать липких веществ, волокнистых и абразивных материалов.   Допускается перемещение вентилятором воздуха и других не взрывоопасных  газопаровоздушных смесей, не вызывающие коррозию стали обыкновенного качества со скоростью выше 0,1 мм в год. Температура среды, перемещаемой вентиляторами должна быть не выше 80°С.

Технические характеристики

Технологии

• Исполнение 5 - рабочее колесо вентилятора соединяется с электродвигателем клиноременной передачей с постоянным передаточным отношением
  Исполнение 5 - рабочее колесо вентилятора соединяется с электродвигателем клиноременной передачей с постоянным передаточным отношением



  В комплект поставки вентиляторов в исполнении 5 входят вентилятор, электродвигатель, ремни, шкивы, рама, салазки, ограждение ременной передачи. Дополнительно, по желанию Заказчика, поставляются приводные ремни и виброизоляторы.

• Исполнения вентиляторов по назначению и материалам
  Исполнения вентиляторов по назначению и материалам

  Вентиляторы изготавливаются из различных материалов в зависимости от параметров перемещаемой среды и различных условий эксплуатации. Ниже в таблице дается перечень исполнений, материалов и обозначений вентиляторов, а также ограничений к условиям эксплуатации.



  Исполнение	Материал	Условное обозначение	Максимальная температура перемещаемой среды, оС	Группы взрывоопасной смеси*	Классы взрывоопасных зон помещения**	Назначение	Примечание
  Общего назначения	Углеродистая сталь	-	80***			Для перемещения воздуха и других невзрывоопасных газопаровоздушных сред, не содержащих липких веществ и волокнистых материалов, не вызывающих ускоренной коррозии углеродистой стали (скорость коррозии не выше 0,1 мм в год), с содержанием пыли и других твердых примесей не более 0,1 г/м3 для радиальных вентиляторов и не более 0,01 г/м3 для осевых вентиляторов.	-
  Теплостойкие	Углеродистая сталь	Ж	200				-
  Дымоудаления	Углеродистая сталь	Ду	400			Для перемещения воздуха и других невзрывоопасных газопаровоздушных сред в системах дымоудаления вытяжной вентиляции. Вентиляторы предназначены для удаления при пожаре дымовоздушных смесей с температурой до 400 0С в течение 120 мин.	-
  Коррозионно-стойкие	Нержавеющая сталь (12Х18Н10Т)	К	80			Для перемещения агрессивных невзрывоопасных газопаровоздушных сред, не вызывающих ускоренной коррозии нержавеющей стали (скорость коррозии не выше 0,1 мм в год), с содержанием пыли и других твердых примесей не более 0,1 г/м3, не содержащих липких веществ и волокнистых материалов.	-
  Теплостойкие коррозионно-стойкие	Нержавеющая сталь (12Х18Н10Т)	ЖК	200				-
  Дымоудаления коррозионно-стойкие	Нержавеющая сталь (12Х18Н10Т)	ДуК	600			Для перемещения воздуха и других невзрывоопасных газопаровоздушных сред в системах дымоудаления вытяжной вентиляции. Вентиляторы предназначены для удаления при пожаре дымовоздушных смесей с температурой до 600 0С в течение 90 мин.	-
  Взрыво- защищенные	Алюминиевые сплавы	И1	80	Т1-Т3	В-Iа В-Iб	Для перемещения газопаровоздушных взрывоопасных смесей IIA, IIB категорий (за исключением взрывоопасных смесей с воздухом коксового газа       - IIВТ1, окиси пропилена   - IIВТ2, окиси этилена       - IIВТ2, формальдегида     - IIВТ2, этилтрихлорсилана   - IIВТ2,  этилена                  - IIВТ2, винилтрихлорсилана     - IIВТ3, этилдихлорсилана         - IIВТ3) и других смесей по заключению проектных организаций, не содержащих взрывчатых веществ, не вызывающих ускоренной коррозии алюминиевых сплавов (скорость коррозии не выше 0,1 мм в год), с содержанием пыли и других твердых примесей не более 0,1 г/м3, не содержащих липких веществ и волокнистых материалов.	Не применимы для перемещения газопаровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения, или находятся под избыточным давлением, а также для перемещения газопаровоздушных смесей, содержащих окислы железа.
  Осевые взрыво- защищённые	Углеродистая сталь - латунь	Р	80	Т1-Т4	В-Iа В-Iб	Для перемещения газопаровоздушных взрывоопасных смесей IIA, IIB категорий, не вызывающих ускоренной коррозии углеродистой стали и латуни ( скорость коррозии не выше 0,1 мм в года), с содержанием пыли и других твердых примесей не более 0,01 г/м3 , не содержащих взрывчатых и липких веществ и волокнистых материалов.	Не применимы для перемещения газопаровоздушных смесей от техноло-гических установок, в которых взрыво-опасные вещества нагреваются выше температуры их самовоспламенения, или находятся под избыточным давлением.
  Пылевые	Углеродистая сталь	-	80			Для перемещения невзрывоопасных газопаропылевоздушных сред, не вызывающих ускоренной коррозии углеродистой стали (скорость коррозии не выше 0,1 мм в год).	-
  Пылевые коррозионно-стойкие	Нержавеющая сталь (12Х18Н10Т)	К	80			Для перемещения агрессивных невзрывоопасных газопаропылевоздушных сред, не вызывающих ускоренной коррозии нержавеющей стали (скорость коррозии не выше 0,1 мм в год).	-



  * Группы и категории взрывоопасных смесей по ГОСТ 12.1.011-78.

  ** Классы взрывоопасных зон помещений по ПУЭ.

  *** Максимальная температура перемещаемой среды для осевых вентиляторов – плюс 40^оС, для крышных вентиляторов – плюс 50^оС.
