Прямой участок Вентпрофиль круглого сечения

Описание Где купить Характеристики Технологии Отзывы

Описание серии

Прямой участок

Спирально-навивные воздуховоды

Традиционные технологии изготовления воздуховодов круглого сечения сводятся к вальцовке листового металла и фальцевому или сварному соединению шва, замыкающего контур. Главным недостатком такого производства воздуховодов является низкая производительность процесса. А поскольку сегодня спрос на воздуховоды и комплектующие вентиляционных систем только возрастает, приходится искать новые, более производительные технологии.

Технология изготовления спирально-навивных воздуховодов относится к наиболее прогрессивным на сегодняшний день. В изделиях применяются спирально навивные воздуховоды круглого сечения в диапазоне диаметров Ø100 - Ø1250 мм. Класс герметичности – «П» (плотные), максимальное постоянное давление воздуха – 3000 Па, кратковременные перепады – до 5000 Па.



Дополнительные возможности

  • различный материал (медь, металлопласт, нержавеющая сталь, алюминий);
  • различная толщина металла;
  • различная длина;
  • дополнительная жесткость (промежуточный зиг);
  • промежуточные диаметры.

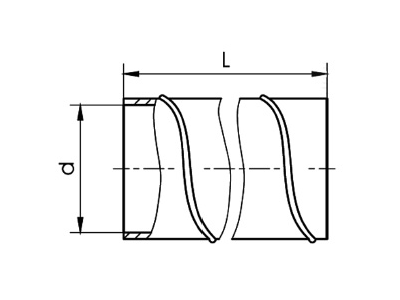

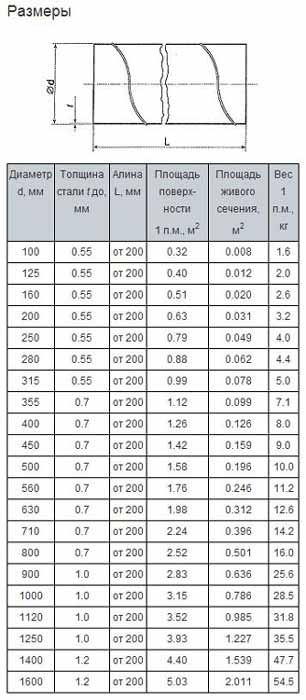

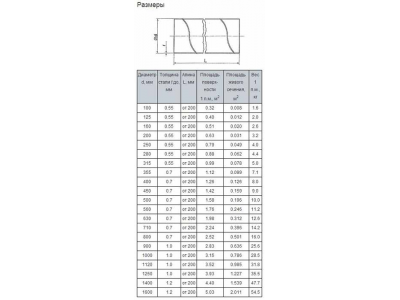

Диаметр
d, мм		 Толщина стали t до, мм Длина L, мм Площадь поверхности 1 п.м., м² Площадь живого сечения, м² Вес 1 п.м., кг
100
0.55
от 200
0.32
0.008
1.6
125
0.55
от 200
0.40
0.012
2.0
140
0.55
от 200
0.45
0.015
2.3
160
0.55
от 200
0.51
0.020
2.6
200
0.55
от 200
0.63
0.031
3.2
250
0.55
от 200
0.79
0.049
4.0
280
0.55
от 200
0.88
0.062
4.4
315
0.55
от 200
0.99
0.078
5.0
355
0.7
от 200
1.12
0.099
7.1
400
0.7
от 200
1.26
0.126
8.0
450
0.7
от 200
1.42
0.159
9.0
500
0.7
от 200
1.58
0.196
10.0
560
0.7
от 200
1.76
0.246
11.2
630
0.7
от 200
1.98
0.312
12.6
710
0.7
от 200
2.24
0.396
14.2
800
0.7
от 200
2.52
0.501
16.0
900
1.0
от 200
2.83
0.636
25.6
1000
1.0
от 200
3.15
0.786
28.5
1250
1.0
от 200
3.93
1.227
35.5



Технические характеристики

Диапазон диаметров 100-1250 мм
Материал оцинкованная сталь
Соединение воздуховодов фланцевое на шине с герметизирующей прокладкой
Толщина стали 0.55-1.0 мм
Герметичность класс «П»
Подходит  для квартиры, для офиса, для коттеджа, для кафе/ресторана, для магазина, для здания/гостиницы, для общественных / промышленных помещений, для точного климата,

Технологии

  • Любое соотношение размеров
    Любое соотношение размеровСоотношение размеров с d1, d2, L, Н -любое с учетом технологических ограничений.
  • Применяемые материалы
    Применяемые материалы

    Полоса для гибких вставок H10 / VIBRATION-DAMPING H10



    Код
    Code

    Материал

    Термостойкость
    Heat resistance

    Класс пожаробезопасности
    Fire class

    Упаковка
    Parcel

    Гибкая полоса
    Ply

    Боковая полоса
    Side band

    ANT305

    Серый

    неопрен

    Grey neoprene

    Оцинкованная сталь

    SP 5/10

    Galvanized plate SP 5/10

    100°С

    M 2

    25 м

    Полоса для гибких вставок H15 / VIBRATION-DAMPING H15

    Код
    Code

    Материал

    Термостойкость
    Heat resistance

    Класс пожаробезопасности
    Fire class

    Упаковка
    Parcel

    Гибкая полоса
    Ply

    Боковая полоса
    Side band

    ANT302

    Серый

    неопрен

    Grey neoprene

    Оцинкованная сталь

    SP 5/10

    Galvanized plate SP 5/10

    100°С

    M 2

    25 м

    Полоса для гибких вставок H20 / VIBRATION-DAMPING H20



    Код
    Code

    Материал

    Термостойкость
    Heat resistance

    Класс пожаробезопасности
    Fire class

    Упаковка
    Parcel

    Гибкая полоса
    Ply

    Боковая полоса
    Side band

    ANT303

    Серый

    неопрен

    Grey neoprene

    Оцинкованная сталь

    SP 5/10

    Galvanized plate SP 5/10

    100°С

    M 2

    25 м

    Полосы H10 и H15 – для изготовления прямоугольных вставок, H20 – для круглых.

  • Промежуточные диаметры
    Промежуточные диаметрыСоотношение размеров с d1, d2, L, Н — любое с учетом технологических ограничений.
