Вентиляторы квадратные канальные Мовен ВККМ 56

Где купить

Назначение

Системы вентиляции и кондиционирования помещений различного назначения (производственные, общественные, жилые здания), а также для других санитарно-технических целей.

Общие сведения

Канальные вентиляторы ВККМ имеют небольшие габариты, что позволяет устанавливать их непосредственно в сети воздуховодов зданий, встраивать в канальные системы вентиляции и кондиционирования воздуха и скрытно монтировать за подшивным потолком.
Вентилятор выполнен по прямоточной схеме со «свободным» рабочим колесом и в стандартной комплектации оснащен трехфазным электродвигателем серии АИР или АИС.
Корпус ВККМ имеет квадратное поперечное сечение. С торцов вентилятор офланцован.
Конструкция ВККМ допускает работу вентилятора в перевернутом положении и с вертикальной ориентацией оси электродвигателя. Рабочие колеса вентиляторов статически и динамически сбалансированы.

Варианты изготовления

ТУ 4861-103-00270366-2005
Вентиляторы ВККМ изготавливаются в левом (подвод электрики осуществляется с левой стороны корпуса вентилятора по направлению потока воздуха) и правом исполнении, а также в подвесном и напольном варианте.

Стандартное исполнение – левое. Стандартный вариант крепления вентилятора к строительным конструкциям:

• подвесной (для типоразмеров ВККМ35, ВККМ45, ВККМ56)
• напольный (для ВККМ80).

Условия эксплуатации

Канальные квадратные вентиляторы ВККМ применяются для перемещения воздуха и других невзрывоопасных газовых сред, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха.
Допустимое содержание пыли и других твердых примесей в перемещаемых средах — не более 0,1 г / м3. Наличие липких, волокнистых и абразивных материалов не допускается.
Вентиляторы ВККМ предназначены для эксплуатации в условиях умеренного (У) климата 2-й категории размещения или тропического климата 2-й категории размещения по ГОСТ 15150. Диапазон изменения температуры перемещаемой среды от -40 до +40°С (от -10 °С до +45°С для тропического исполнения).

Типоразмеры вентиляторов, обозначение

Условное обозначение канального вентилятора ВККМ включает в себя:

• название вентилятора;
• типоразмер корпуса вентилятора, равного проходному (поперечному) сечению присоединяемого вентиляционного канала в сантиметрах;
• диаметр используемого рабочего колеса по внешним кромкам лопаток в дециметрах;
• модификацию рабочего колеса (относительный диаметр);
• количество полюсов и число фаз используемого электродвигателя;
• тип исполнение корпуса (при правом исполнении).

Пример условного обозначения вентилятора канального квадратного
ВККМ 45/3,15-1,1/4Д/П, где:
– «ВККМ» – Вентилятор Канальный Квадратный «МОВЕН»;
– «45» – размеры поперечного сечения канала, см;
– «3,15-1,1» – диаметр рабочего колеса по внешним кромкам лопаток (дм) и относительный диаметр рабочего колеса;
– «4» – количество полюсов электродвигателя;
– «Д» – число фаз электродвигателя (Е – однофазный, Д – трехфазный);
– «П» – исполнение корпуса («П» – сервисное обслуживание производится справа, если не указано, то слева.

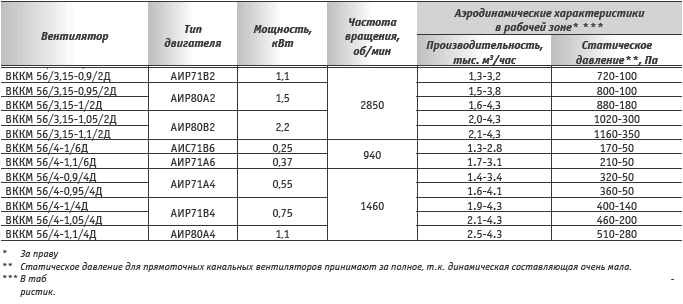

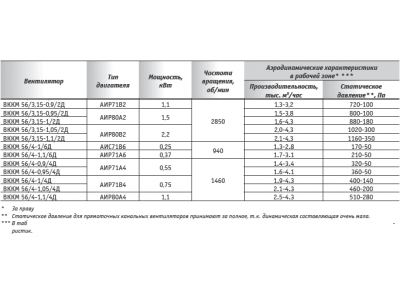

Технические характеристики

Вес	не более 50 кг
Диаметр рабочего колеса	315-400 мм
Сечение прямоугольного канала	560 мм
Макс. температура окружающей среды	+40 oC
Подходит	для офиса, для кафе/ресторана, для магазина, для здания/гостиницы, для общественных / промышленных помещений,

Технологии

• Динамическая балансировка рабочих колес на современном оборудовании
• Конструкции, разработанные с учетом последних требований к монтажу и эксплуатации
  Конструкции, разработанные с учетом последних требований к монтажу и эксплуатации

  Конструкции разработаны с учетом последних требований к монтажу и эксплуатации в свете всевозрастающего применения данного оборудования в системах вентиляции и кондиционирования воздуха.

• Низкий уровень шума и энергопотребления
• Передовые конструктивные решения
  Передовые конструктивные решения

  Передовые конструктивные решения обеспечивают высокую точность сборки вентиляторной установки и, как следствие, более стабильные аэродинамические параметры.

• Широкий типоразмерный ряд, позволяющий рационально подобрать оборудование

Документы

• Руководство по эксплуатации и обслуживанию PDF, 1.98 Mb Скачать
