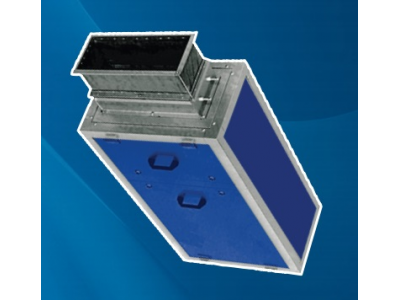

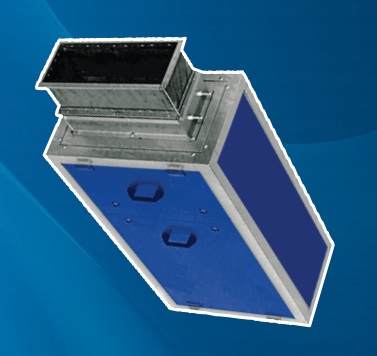

Камера приточная подвесная Воздухотехника КПП-0.5

Где купить

Камера приточная Воздухотехника подвесная КПП

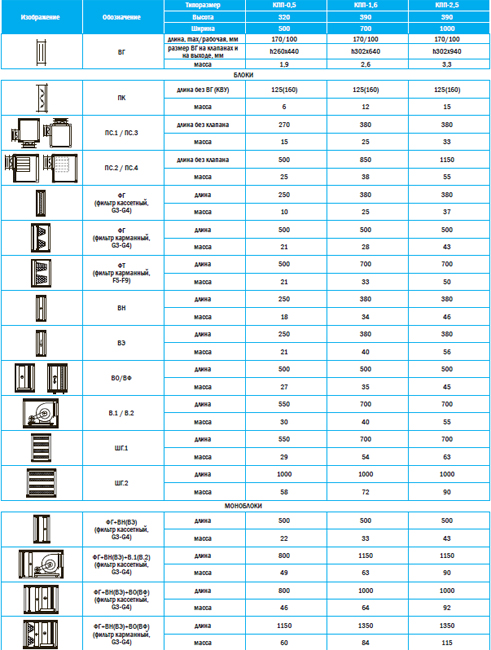

Камера представляет собой набор последовательно размещенных секций или модулей. Набор и размещение секций может быть различным в зависимости от технических требований, предъявляемых к камере. Набор секций определяет организация, проектирующая систему вентиляции или изготовитель оборудования на основе технических требований предъявляемых заказчиками. Камеры поставляются с комплектом автоматики.

Камеры приточные подвесные (КПП) являются новым классом воздухообрабатывающего оборудования предназначенного для использования в системах приточной и вытяжной вентиляции. Компактное исполнение камер позволяет встраивать их в систему воздуховодов, размещать за фальшпотолком, под полом, за фальшстеной. КПП позволяют осуществлять следующую обработку воздуха: нагрев, охлаждение, фильтрацию и смешение. Для нагрева и охлаждения воздуха используются внешние источники тепла и холода (горячая или холодная вода и электричество).

Технические характеристики

Мощность нагревателя	9 кВт
Материал корпуса	листовая оцинкованная сталь
Тип нагревателя	водяной; электрический
Тип клапана	створчатый
Материал клапана	алюминий; пластмасса
Тип вентилятора	двустороннего всасывания с лопатками загнутыми вперед
Тип фильтра	G3-G4; F5–F9
Подходит	для офиса, для магазина, для здания/гостиницы, для общественных / промышленных помещений,

Технологии

• Конструкция корпуса
  Конструкция корпуса

  Корпус блока представляет собой каркасную конструкцию, состоящую из специального алюминиевого профиля, соединенного между собой угловыми элементами. К каркасу через уплотнительные прокладки или герметик крепятсяпанели ограждения, выполненные из двух слоев оцинкованного металла, пространство между которыми заполнено теплоизолирующим материалом (пенополиуретаном). Наружная сторона панелей имеет покрытие порошковыми красками. Такая конструкция обеспечивает блоку необходимую жесткость, плотность и коррозионную стойкость. Толщина корпуса кондиционеров –50 мм. Собственное термическое сопротивление панелей ограждения кондиционеров –1,6 м2с/Вт.




• Основной материал – листовая оцинкованная сталь
• Основные характеристики
  Основные характеристики• высокая заводская готовность обеспечивает минимальное время и расходы на монтаж;
  • исполнение камеры из корозионностойких материалов значительно увеличивает срок службы и повышает надежность;
  • воздухообрабатывающее оборудование имеет технические характеристики, соответствующие мировым стандартам;
  • ограждающие панели корпуса типа «сендвич» обеспечивают высокую звуко- и теплоизоляцию и придают камере товарный внешний вид;
  • съемные панели обеспечивают легкий доступ при обслуживании;
  • благодаря специальной конструкции (малой конструктивной высоте и длине) камеры легко могут размещаться над подвесным потолком и под фальшполом; крепиться на строительных конструкциях (стенах, колоннах и т.д.) в
  вертикальном или горизонтальном положении
• Секции воздухоохладителя, приемно-сместительные и фильтров
  Секции воздухоохладителя, приемно-сместительные и фильтровСЕКЦИЯ ВОЗДУХООХЛАДИТЕЛЯ
  Конструктивные особенности секции воздухоохладителя аналогичны конструктивным особенностям воздухонагревателя водяного.
  Исключение составляет наличие элементов каплеулавливания, сбора и слива конденсата. Секция воздухоохладителя применяется только в камере с горизонтальным расположением.
  СЕКЦИИ ПРИЕМНО-СМЕСТИТЕЛЬНЫЕ
  Секции приемно-смесительные состоят из корпуса, клапана (клапанов) и гибкой вставки. Клапан – створчатый. Привод створок –шестеренчатый. Управление створками клапанов осуществляется электрическим приводом. Корпус и створки клапана изготавливаются из алюминиевых профилей, а элементы привода створок из пластмассы. Для температуры ниже минус 25°С применяются утепленные клапаны типа КВУ.
  СЕКЦИИ ФИЛЬТРОВ
  Секция фильтров состоит из корпуса и фильтра. В камерах используются карманные фильтры грубой очистки класса G3-G4 и тонкой очистки класса F5–F9. Для изготовления фильтров используется полиэстр.
• Секция вентилятора
  Секция вентилятораСекция вентилятора состоит из корпуса и вентиляторной установки. Вентиляторная установка состоит из вентилятора, электродвигателя,
  клиноременной передачи и рамы. В вентиляторных установках используются вентиляторы двустороннего всасывания с лопатками загнутыми вперед. В камерах КПП-0.5, КПП-1,6 установлен один вентилятор, а в камере КПП- 2,5 – сдвоенный.
• Секция воздухонагревателя
  Секция воздухонагревателяСекция воздухонагревателя может быть водяной и электрической. Секция воздухонагревателя водяного состоит из корпуса и собственно
  воздухонагревателя. В качестве воздухонагревателей используются высокоэффективные медно-алюминиевые теплообменники.
  Теплопередающая поверхность которых образована пучком медных трубок, оребренных напрессованными на них гофрированными пластинами из алюминиевой фольги.
  Секция воздухонагревателя электрического состоит из корпуса и собственно воздухонагревателя. В воздухонагревателе используются высокоэффективные оребренные трубчатые электронагреватели, теплопередающая поверхность которых образована пучком трубок на углеродистой стали, покрытых накатным оребрением из алюминиевого сплава. Установленная мощность электрического
  воздухонагревателя камеры КПП-0.5 — 9 кВт (3 секции по 3 кВт), КПП-1,6 — 22,5 кВт (3 секции по 7,5 кВт) и камеры КПП-2,5 — 45 кВт
  (3 секции по 15 кВт).
