Шкаф Воздухотехника САУ (ШАУ).

Шкаф предназначен для управления исполнительными механизмами согласно заданного алгоритма работы по сигналам от внешних датчиков. Конструктивно изготавливается в виде металлического настенного (напольного) шкафа. Кабельные линии электропитания, питания устройств и от датчиков вводятся в шкаф через гермовводы, расположенные на нижней(верхней) стенке шкафа. Органы управления и индикации расположены на запираемой передней дверке шкафа.

Технические характеристики

Технологии

• Датчики и исполнительные механизмы
  Датчики и исполнительные механизмыПредназначены для получения информации о состоянии и параметрах технологического процесса вентиляции и
  кондиционирования (датчики) и осуществления управляющего и регулирующего воздействия на процесс (исполнительные
  механизмы). Состав датчиков и исполнительных механизмов в САУ определяется составом оборудования кондиционера
  и типом реализованного алгоритма управления. Более подробно применяемые датчики и исполнительные механизмы
  рассмотрены в разделах посвящённых описанию конкретных алгоритмов САУ.
• Комплектность поставки САУ
  Комплектность поставки САУСАУ стандартно поставляются без комплекта кабельной продукции и материалов для подключения ШАУ.
  Электроприводы воздушных заслонок (при наличии) поставляются в составе кондиционера.
  В комплект поставки САУ входят датчики, указанные в таблицах соответствующих алгоритмов.
  Шкаф дистанционного управления (ШДУ) поставляется только по отдельной заявке. Соединительный кабель для ШДУ и ШАУ в
  комплект поставки не входит.
• Предусмотренные режимы
  Предусмотренные режимыВсе алгоритмы предусматривают 2 режима запуска:
  • местный: управление запуском и остановом органами управления, расположенными в местном ШАУ;
  • дистанционный: управление запуском и остановом органами управления, расположенными в дистанционном
  шкафу управления (ШДУ).
  Выбор осуществляется переключателем «Местное/Дистанционное» на лицевой панели шкафа.
  Все алгоритмы предусматривают 2 способа управления:
  • автоматический: управление процессами производится контроллером, по установленному алгоритму, введенным
  временным программам и уставкам;
  • ручной: предназначен для проверки работоспособности оборудования, входящего в состав САУ в процессе пуско-
  наладочных работ.
  Выбор осуществляется переключателем «Пуск(автоматическое)/ Стоп(ручное)» на лицевой панели шкафа.
  Все алгоритмы (кроме А000) предусматривают 2 сезонных режима работы:
  • зима: подробное описание режима включается в руководство по эксплуатации конкретной САУ;
  • лето: подробное описание режима включается в руководство по эксплуатации конкретной САУ
  Переключение режимов происходит автоматически, по датчику температуры наружного воздуха.
  Все алгоритмы (кроме А000) предусматривают 2 суточных режима работы:
  • день: подробное описание режима включается в руководство по эксплуатации конкретной САУ;
  • ночь: подробное описание режима включается в руководство по эксплуатации конкретной САУ.
  Переключение режимов происходит автоматически, по встроенным часам в соответствии с введенными временными
  программами.
• Шкаф дистанционного управления (ШДУ)

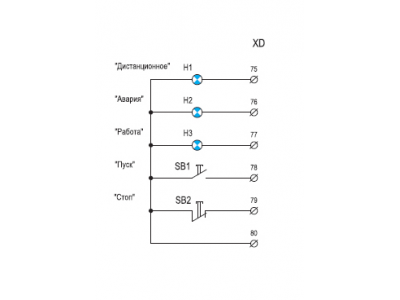

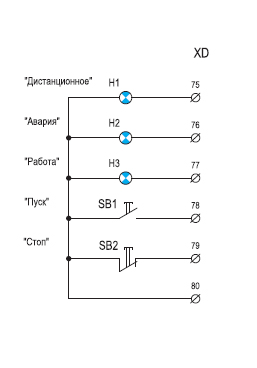

  Шкаф дистанционного управления (ШДУ)Предназначен для дистанционного запуска (в автоматическом режиме) и остановки кондиционера и индикации основных

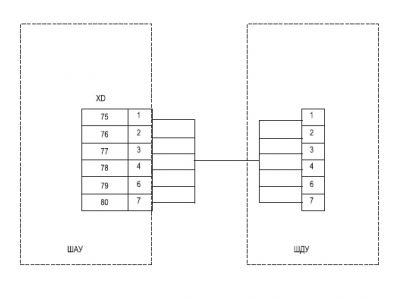

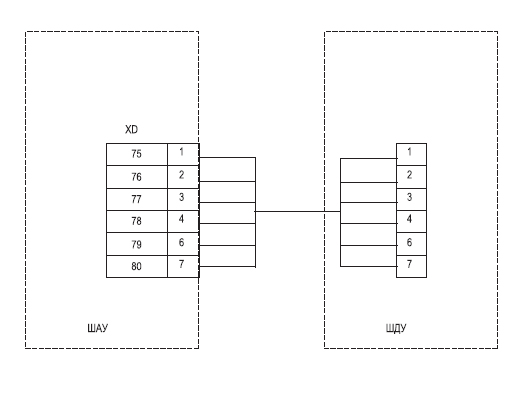

  текущих режимов работы САУ. Конструктивно изготавливается в виде металлического настенного шкафа. Кабельная линия
  связи с ШАУ вводится в шкаф через гермоввод, расположенный на нижней стенке шкафа. Органы управления и индикации

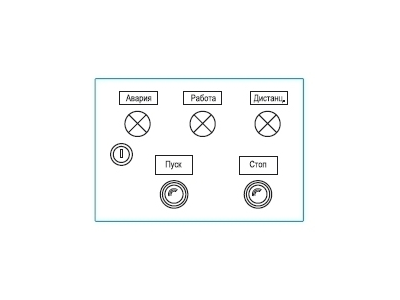

  расположены на запираемой передней дверке шкафа. В стандартной комплектации ШДУ оснащён следующими элементами
  индикации:
  • зелёный индикатор «Работа»
  • зелёный индикатор «Дистанционное управление»
  • красный индикатор «Авария общая».
  Органы управления ШДУ включают в себя кнопки «Пуск (автоматическое)» и «Стоп(ручное)». Габаритные размеры шкафа
  (ширина х высота х глубина) 250х290х155мм.
  Шкаф имеет степень пылевлагозащищенности IP54.
  Более подробная информация о ШДУ представлена в соответствующем разделе каталога.
