Чиллеры для систем кондиционирования: как здание охлаждают там, где кондиционер бессилен

Представьте бизнес-центр на 20 этажей, торговый комплекс на 50 000 квадратных метров или производственный цех, где оборудование выделяет столько тепла, что обычная сплит-система сдается уже через час работы. Именно тут начинается история чиллера - машины, которая охлаждает не воздух напрямую, а воду или незамерзающую жидкость, и затем разносит холод по зданию так далеко, как не способен ни один фреоновый контур. Такие задачи типичны для промышленного охлаждения производственных объектов и для центрального кондиционирования крупных общественных зданий.

Разница ощущается уже на этапе проектирования. Фреоновая магистраль между наружным и внутренним блоком редко превышает 165 метров, а суммарная длина трасс VRF-системы ограничена 300 метрами. Для завода, распределительного центра или отеля на 100 номеров этого попросту не хватает. Вода же переносит холод на сотни метров с минимальными потерями, поэтому крупные объекты почти всегда выбирают связку чиллер - фанкойл, а не классический мультизональный кондиционер, встраивая ее в общую систему вентиляции и климат-контроля здания.

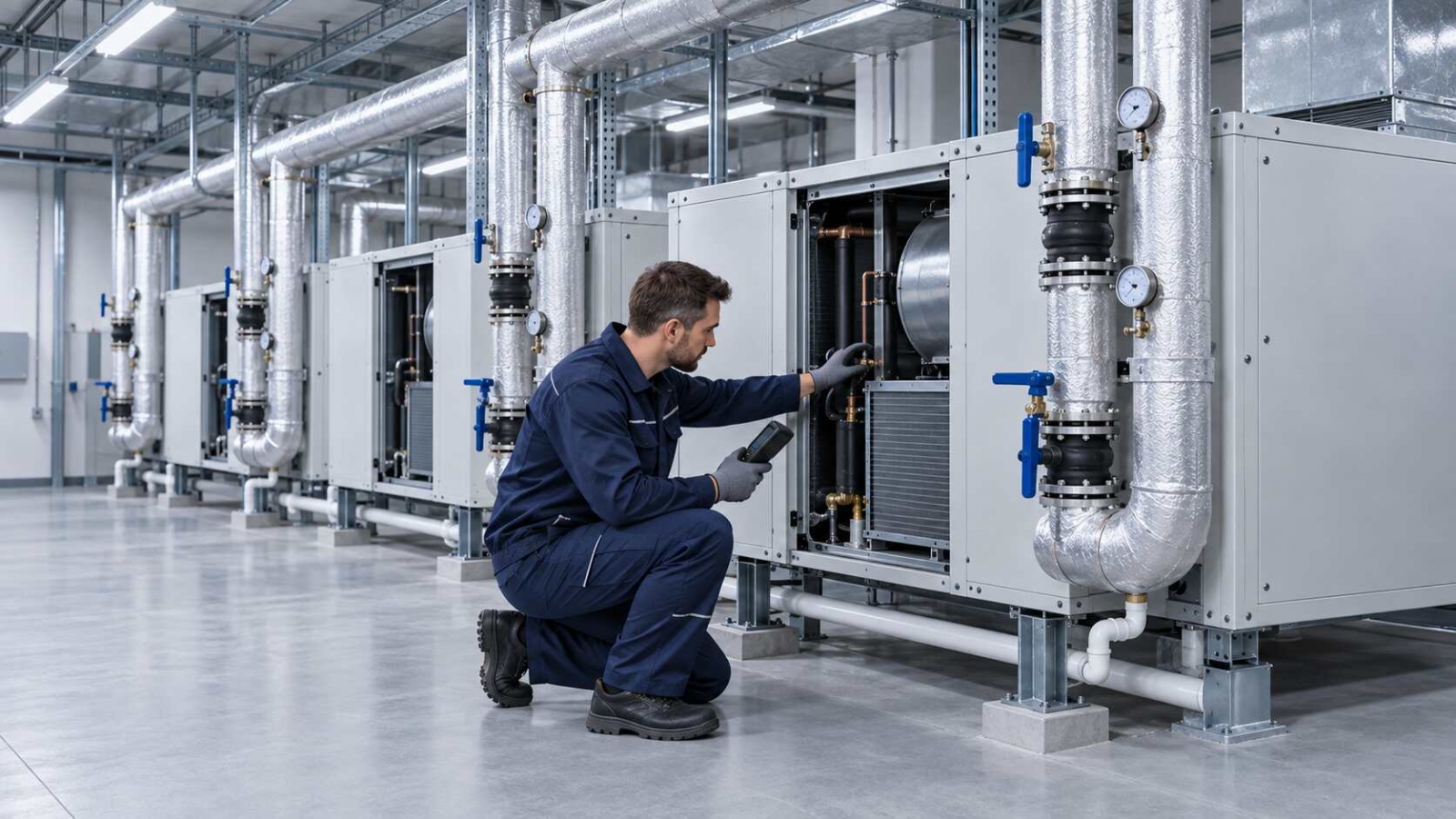

Что такое чиллер и как он охлаждает целое здание

Чиллер - это холодильная машина, задача которой сводится к одному: охлаждение воды или гликолевого раствора до температуры от пяти до 12 градусов и подача жидкости в систему трубопроводов. Внутри чиллера работает тот же компрессорно-конденсаторный блок, что и в бытовом кондиционере, только в разы мощнее и рассчитан на непрерывную эксплуатацию годами.

Охлажденная жидкость по трубопроводам поступает на фанкойлы - внутренние блоки с теплообменником и вентилятором, которые уже отдают холод в помещение. Гидромодуль, то есть насосная станция с циркуляционным насосом, расширительным и аккумулирующим баком, разгоняет жидкость по контуру и определяет, насколько далеко чиллер способен «дотянуться» до самой удаленной точки здания.

Как устроена система чиллер - фанкойл на практике

Практика показывает, что связка чиллер - фанкойл выигрывает у VRF-систем именно там, где важна протяженность магистралей и гибкость по количеству внутренних блоков: в бизнес-центрах, торговых комплексах, гостиницах, на производствах с рассредоточенными цехами. Вода в трубе не боится перепадов высот и потерь давления так, как боится этого фреон, поэтому чиллер можно установить на кровле пятиэтажного корпуса, а фанкойлы развести хоть по подвалу, хоть по последнему этажу.

При выборе конкретной модели важно учитывать не только заявленную мощность охлаждения, но и реальные условия площадки: температуру наружного воздуха летом, доступное место под наружный блок, шумовые ограничения рядом с жилой застройкой.

Виды чиллеров и как подобрать мощность

По способу отвода тепла оборудование делится на два больших класса. Чиллеры с воздушным охлаждением конденсатора компактны, не требуют дополнительной воды и подходят для большинства коммерческих объектов. Чиллеры с водяным охлаждением конденсатора работают тише, эффективнее в жару и востребованы там, где рядом есть градирня или собственный источник воды - на крупных производствах, в дата-центрах, на объектах пищевой промышленности.

Расчет мощности начинается не с площади самого здания, а с суммарных теплопритоков: солнечной нагрузки через остекление, тепловыделения людей и оборудования, вентиляционного воздуха. Ориентировочно на каждые 10 квадратных метров при стандартной высоте потолков закладывают около одного киловатта холода, но для цеха с производственным оборудованием цифра может вырасти в несколько раз. Именно поэтому чиллеры для систем кондиционирования принято подбирать не по каталожной мощности, а по расчетным теплопритокам конкретного объекта.

• компактность и возможность разместить оборудование на кровле или в техническом дворе;
• рабочий диапазон температур наружного воздуха, особенно для регионов с сильными морозами;
• наличие теплового насоса, если чиллер должен зимой еще и обогревать помещения;
• уровень шума и требования к его снижению вблизи жилой застройки;
• энергоэффективность охлаждения и стоимость владения на горизонте всего срока эксплуатации.

Сравнение систем чиллер - фанкойл и VRF

Прямое сравнение двух схем кондиционирования помогает быстрее понять, где чиллер оправдан, а где достаточно обычной мультизональной системы. Ниже - ключевые параметры, на которые инженеры ориентируются при проектировании.

Даже при формально одинаковой заявленной мощности реальная эффективность может отличаться в 20-30%, поэтому паспортные цифры стоит проверять по фактическим протоколам испытаний, а не только по рекламным буклетам.

Как выбрать чиллер: пошаговый ориентир

Подбор конкретной модели удобно свести к последовательности шагов, которая одинаково работает и для небольшого офисного центра, и для крупного производственного комплекса.

1. Рассчитайте суммарную тепловую нагрузку объекта с учетом остекления, оборудования и людей.
2. Определите тип охлаждения конденсатора - воздушное или водяное - исходя из доступного места и источника воды.
3. Проверьте необходимость теплового насоса, если зимой оборудование должно работать на обогрев.
4. Оцените протяженность магистралей и расположение технической площадки под наружный блок.
5. Сравните классы энергоэффективности нескольких моделей на горизонте всего срока эксплуатации, а не только по цене покупки.

Чиллер - это не про моду, а про физику: воде проще и дешевле нести холод на большие расстояния, чем фреону. Поэтому там, где здание большое, нагрузка неравномерная, а трубы придется тянуть на сотни метров, инженеры почти всегда возвращаются к одному и тому же решению - чиллер и фанкойлы, работающие как единая система охлаждения воды для всего объекта.
