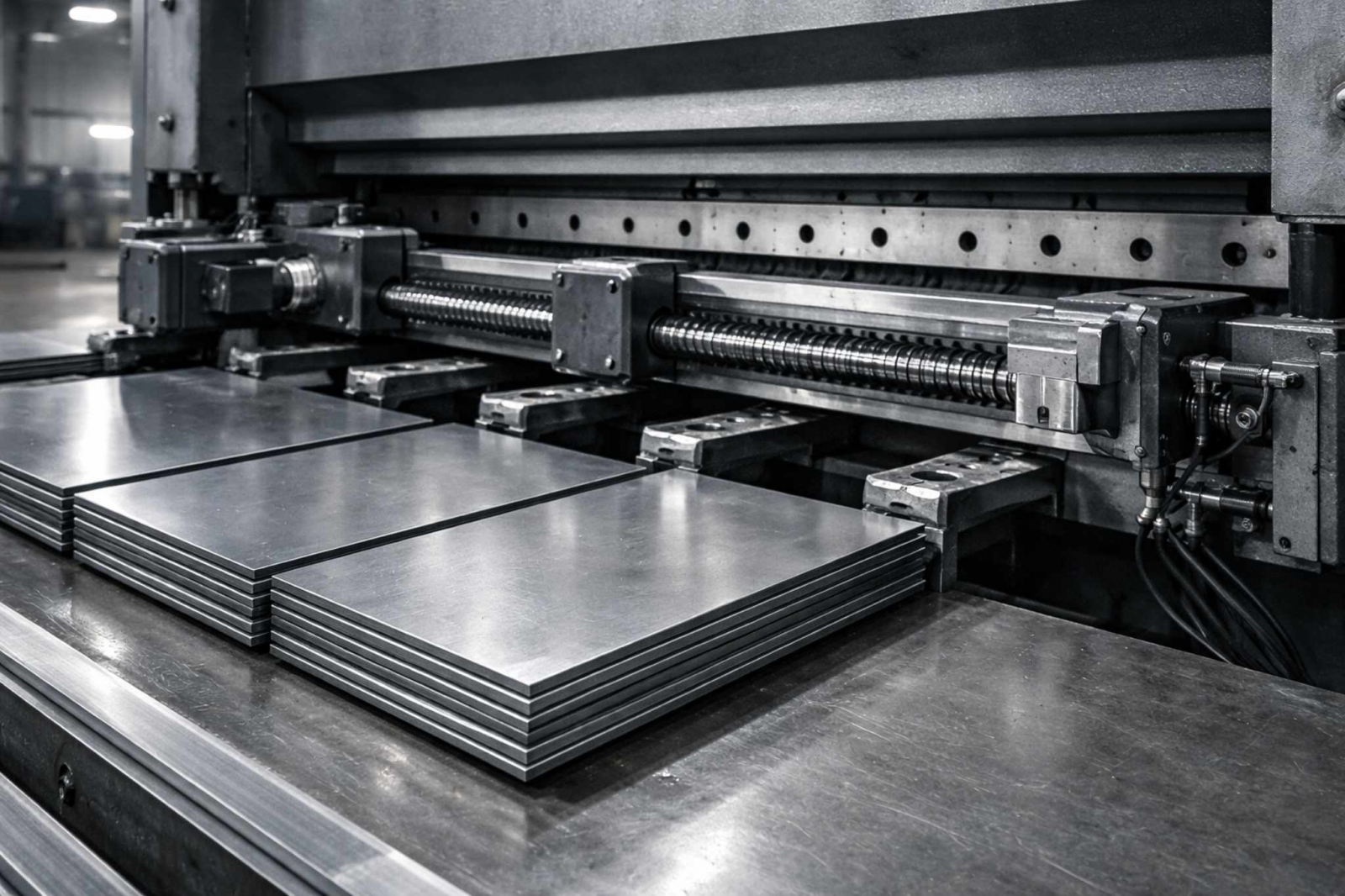

Гильотина для металла: технические характеристики и сравнение
Выбор станка под конкретную задачу начинается с понимания цифр в техпаспорте. Толщина, длина, усилие - эти параметры не просто строчки в спецификации, а прямое указание на то, справится ли оборудование с вашим материалом и объёмами. Разбираться в них нужно до покупки, а не после того, как станок встал в цеху. Современные гильотины для металла выпускаются в широком диапазоне - от компактных ручных моделей до тяжёлых гидравлических комплексов с ЧПУ. Каждый тип заточен под свою нишу, и путать их дорого.
Максимальная толщина и ширина реза
Толщина реза - первый параметр, на который смотрят технологи. Производители указывают её для стали марки St3, это стандарт. Если работаете с нержавейкой или оцинковкой, сразу закладывайте запас. Нержавейка твёрже обычной стали на 20-30%, значит, станок с заявленными 10 мм по St3 реально возьмёт нержавейку максимум 7-8 мм. Это не прихоть, а физика материала.
Диапазон толщин по типам привода:
- Гидравлические модели режут до 40 мм. Это тяжёлые станки с усилием от 110 до 1600 тонн, способные обрабатывать листы шириной до 6000 мм и более. Подходят для серийного производства, где нужна стабильность и мощность. Плавный ход гидроцилиндров даёт чистый рез без рывков, но скорость ниже, чем у электромеханики.
- Электромеханические станки работают с листами до 12 мм. Длина ножа обычно до 3000 мм. Привод быстрее гидравлики, производительность выше, но для толстого металла не годятся. Оптимальны для средних объёмов и материалов до 10 мм - там, где нужна скорость без потери точности.
- Ручные и сабельные гильотины берут только тонкий лист - до 2-6 мм. Длина реза обычно в пределах 150-1300 мм. Это бюджетные решения для разовых работ или малых мастерских, где нет смысла ставить тяжёлую технику. Точность средняя, производительность низкая, зато простота в обслуживании.
Ширина реза определяется длиной ножа. Для тонкого металла станки делают до 1000 мм, для толстого - от 3000 до 6400 мм. Промышленные модели с длиной ножа 6400 мм встречаются на крупных производствах, где идёт обработка цельных листов без предварительной раскройки.
Длина ножа и рабочая зона
Длина ножа - это максимальная ширина листа, что вы сможете положить на стол. Не путайте с толщиной. Рычажные модели дают 150-300 мм, этого хватает для узких полос или мелких деталей. Средние станки - 2100-3000 мм, тут уже можно работать со стандартными листами 1250x2500 мм после одного реза. Крупные гидравлические системы с ножом 6000+ мм режут листы целиком, без поворотов и перекладок. Рабочая зона включает не только нож, но и задний упор. Упор нужен для повторяемости - когда режете серию деталей одного размера. На дешёвых моделях упор ручной, с линейкой и фиксатором. На профессиональных - моторизованный с ЧПУ, точность позиционирования ±0,1 мм, скорость перемещения до 100 мм/с. Это критично для больших объёмов, где каждая секунда на подачу влияет на общую производительность.
Как подобрать длину под задачи
- Если режете заготовки шириной до 500 мм - хватит станка с ножом 1000 мм. Компактно, недорого, для мелкосерийки идеально.
- Для листов 1250 мм нужен нож минимум 1500 мм, лучше 2000-2500 мм с запасом. Учитывайте, что лист должен лечь ровно, без свисания, иначе рез пойдёт косо.
- Работа с полноразмерными листами 2500x6000 мм требует станка с ножом от 3000 мм и мощной системой поддержки. Тут уже речь о промышленных комплексах с весом от нескольких тонн.
Угол наклона ножа и усилие реза
Угол наклона верхнего ножа влияет на характер реза. Меньший угол (0,5-1°) снижает нагрузку на привод, рез идёт постепенно по всей длине. Это важно для твёрдых материалов - нержавейки, закалённой стали. Больший угол (1,5-2°) ускоряет процесс, но даёт сильное вытягивание материала, особенно на тонких листах. Производители обычно делают регулировку угла под разные задачи. Усилие реза измеряется в тоннах. У гидравлических станков это 110-1600 тонн в зависимости от размера и назначения. Усилие должно быть равномерным по всей длине ножа, иначе на краях листа рез будет хуже, чем в центре. Гидравлика за счёт постоянного давления в цилиндрах даёт стабильность, механические приводы проигрывают на длинных ножах.
Настройка под материал
- Сталь обычная - угол 1-1,5°, стандартное усилие по таблице производителя. Зазор между ножами выставляется из расчёта 0,1 мм на каждый миллиметр толщины листа. Это базовая настройка, от неё танцуете дальше.
- Оцинковка режется как мягкая сталь, но покрытие требует чистоты реза. Если зазор велик, цинковый слой рвётся, а не режется. Уменьшите зазор на 10-15% от стандарта, угол оставьте прежним. Скорость можно чуть поднять, материал податливый.
- Нержавейка - самая капризная. Угол уменьшайте до 0,5-1°, ножи ставьте с повышенной твёрдостью (марки типа Böhler или аналоги). Зазор минимальный, скорость реза ниже, чем для обычной стали. Если пренебречь этим, получите заусенцы и быстрый износ ножей. Нержавейка твёрже, она не прощает ошибок в настройке.
Точность и повторяемость
Точность реза зависит от жёсткости рамы, типа упора и качества направляющих. Профессиональные станки дают ±0,1 мм при использовании моторизованного заднего упора с ЧПУ. Повторяемость позиционирования упора - 0,05 мм. Это значит, что при резке серии из 100 деталей размер каждой будет различаться максимум на полмиллиметра. Для производства это критично. Дешёвые модели с ручным упором и линейкой дают точность в лучшем случае ±0,5 мм, чаще хуже. Линейка стирается, фиксатор люфтит, оператор может ошибиться при выставлении. Для разовых работ это терпимо, для серийного производства - брак.
Факторы, влияющие на точность
- Жёсткость рамы. Станок с тонкими стенками станины будет вибрировать при резе, особенно на краях ножа. Чем толще металл рамы и чем массивнее конструкция, тем стабильнее рез. Вес станка - косвенный показатель жёсткости. Ручные модели весят 350-510 кг, гидравлические - несколько тонн.
- Тип направляющих верхнего ножа. Скользящие втулки дешевле, но люфтят со временем. Роликовые направляющие точнее и долговечнее, но дороже. На профессиональных станках ставят закалённые направляющие с защитой от стружки.
- Система компенсации прогиба ножа. На длинных ножах (от 3000 мм) центр прогибается под нагрузкой, зазор между ножами становится неравномерным. Производители добавляют гидроцилиндры компенсации или механические распорки, выравнивающие усилие по всей длине.
Чем дешёвые модели отличаются от профессиональных
Разница не только в цене, но и в конструкции, ресурсе и возможностях настройки. Дешёвые станки делают ставку на простоту, профессиональные - на универсальность и долговечность.
Основные различия
- Толщина и материалы. Бюджетные модели режут до 2-6 мм, рассчитаны на мягкую сталь и оцинковку. Профессиональные берут до 40 мм, справляются с нержавейкой и закалённой сталью без перенастройки ножей. Ресурс ножей у дешёвых моделей - несколько тысяч резов, у профессиональных - десятки тысяч благодаря 4-кромочной конструкции (поворачиваете нож на новую кромку).
- Система управления. Ручные станки требуют физического усилия или простого ножного привода. Гидравлические и электромеханические с ЧПУ программируются на серию резов с разными размерами, угол и зазор регулируются автоматически. Экономия времени на переналадку - десятки минут на каждую партию.
- Производительность. Ручная гильотина даёт 5-10 резов в минуту при физической усталости оператора. Электромеханическая - до 30-40 резов, гидравлическая - 15-25, но со стабильным качеством на толстом металле. Для малых объёмов это неважно, для серийного производства разница в несколько раз за смену.
- Энергоэффективность и обслуживание. Профессиональные станки потребляют больше энергии, но окупаются за счёт ресурса. Гидравлика требует контроля масла, замены фильтров, но ломается реже механики. Дешёвые модели проще в ремонте, запчасти дешевле, но чаще выходят из строя при интенсивной работе.
Выбор между бюджетной и профессиональной моделью зависит от объёмов. Если режете пару листов в неделю, переплачивать за гидравлику с ЧПУ смысла нет. Если в смену проходит несколько тонн металла - ручной станок превратится в узкое место производства через месяц.
Как читать технические характеристики под свою задачу
Паспорт станка содержит десяток параметров, но ключевых для выбора - пять. Остальное - либо производные, либо маркетинг. Разберём, на что смотреть в первую очередь.
Чек-лист для анализа спецификации
- Толщина реза - смотрите на марку стали в скобках (обычно St3 или аналог). Если работаете с нержавейкой, делите значение на 1,3. Для оцинковки можно оставить как есть, но проверьте рекомендации по зазору - производители иногда указывают поправки.
- Длина ножа - берите с запасом минимум 20% от ширины листа. Это компенсирует неточность укладки и даёт возможность резать под углом без переустановки материала.
- Усилие реза - проверяйте, указано ли оно для максимальной толщины по всей длине ножа или только в центре. Некоторые производители лукавят, давая усилие для короткого реза. Если в паспорте нет уточнения "равномерно по длине", уточняйте отдельно.
- Точность и упор - если указана точность ±0,1 мм, но упор ручной, это несовместимые вещи. Такая точность реальна только с моторизованным упором и ЧПУ. Если нужна повторяемость, сразу смотрите на наличие сервопривода упора и системы калибровки.
- Регулировки - обратите внимание на диапазон настройки угла наклона ножа и зазора. Если диапазон узкий (например, угол только 1,5° без регулировки), станок заточен под один тип материала. Универсальные модели дают угол от 0,5° до 2,5° с шагом 0,25°.
Частая ошибка - смотреть только на максимальные значения. Гильотина с толщиной реза 40 мм и длиной ножа 6000 мм может быть избыточной для ваших задач, а значит, дорогой в покупке и обслуживании. Подбирайте параметры под реальные объёмы, а не "на вырост" - технологии меняются быстрее, чем окупается переплата за запас.
Практические советы по настройке и эксплуатации
Даже правильно подобранный станок даст брак, если не настроить зазор и не учесть особенности материала. Большинство проблем возникает на этапе запуска или при смене партии металла.
Типичные ошибки и их решения
- Вытягивание материала при резе. Лист смещается в сторону, размер детали плывёт. Причина - слишком большой угол наклона ножа для данной толщины. Уменьшите угол на 0,5°, проверьте крепление листа на столе. Если станок без прижима, добавьте ручные фиксаторы или груз на край листа.
- Заусенцы на кромке реза, особенно на нержавейке. Либо зазор между ножами велик, либо ножи затупились. Для нержавейки используйте ножи с твёрдостью выше стандартной (например, из стали марки Böhler), зазор уменьшите на 20% от расчётного. Если заусенцы остались - пора менять или точить ножи.
- Неточность размеров в серийной резке. Проверьте калибровку заднего упора. На станках с ЧПУ это делается через сервисное меню - режете тестовую деталь, замеряете, вносите поправку. На ручных моделях калибровка сводится к проверке линейки штангенциркулем и подгонке нулевой точки.
- Перегрузка станка - пытаетесь резать толщину больше заявленной. Это убивает гидроцилиндры (гидравлика) или редуктор (электромеханика). Если нужно резать материал на пределе возможностей, делайте два прохода с половинной глубиной или ищите станок с запасом по толщине.
Регулярное обслуживание продлевает ресурс. У гидравлических моделей проверяйте уровень масла каждую смену, меняйте фильтры по регламенту (обычно раз в полгода при интенсивной работе). Ножи переворачивайте на новую кромку, как только качество реза падает - не ждите, пока они окончательно затупятся. Четырёхкромочные ножи дают четыре цикла работы, это экономия на заточке и времени простоя.
