Грузовые стропы в промышленном строительстве: классификация, предельные нагрузки и правила безопасной строповки

Безопасность строповки на строительном объекте обеспечивается точным выбором конструкции стропа (канатные для монолита, текстильные для деликатных грузов, цепные для работы с острыми гранями и при высоких температурах) и соблюдением нормативного угла между ветвями (не более 90°). При увеличении угла до 120° натяжение в ветвях возрастает в 2 раза по сравнению с вертикальным подвесом, что создает критический риск обрыва. Мы, инженерно-техническая команда завода «Стартком», обобщили практический опыт производства и испытаний грузоподъемной оснастки, чтобы предоставить инженерам ПТО, прорабам и стропальщикам четкое руководство по расчету нагрузок и безаварийной эксплуатации съемных грузозахватных приспособлений (СГП).

В современном промышленном и гражданском строительстве монтажные операции ведутся в условиях плотных графиков, где цена ошибки при строповке измеряется миллионными убытками от падения конструкций и уголовной ответственностью ответственных лиц.

Классификация промышленных строп: канаты, текстиль или цепи

Выбор типа оснастки определяется физико-механическими свойствами поднимаемого груза, наличием монтажных петель, шероховатостью поверхности и условиями окружающей среды. Универсального стропа не существует — каждый материал имеет строго очерченную сферу эффективности.

Стальные канатные стропы (1СК, 2СК, 4СК, УСК1, ВК)

Канатные стропы по ГОСТ 25573-82 остаются базовым стандартом монолитного домостроения. Мы изготавливаем их из стальных канатов двойной свивки с органическим или металлическим сердечником методом машинной опрессовки бесшовными алюминиевыми втулками на гидравлических прессах усилием до 1000 тонн.

• Преимущества: Высокая механическая прочность, способность упруго гасить динамические рывки при отрыве груза от земли, наглядный и предсказуемый характер износа (обрыв отдельных проволок виден задолго до полного разрушения). Нормативный коэффициент запаса прочности составляет 6:1.
• Типовые задачи: Подъем тяжелых железобетонных плит, свай, фундаментных блоков, щитов опалубки и арматурных каркасов.
• Ограничения: Подверженность необратимым заломам («жучкам») при перегибах через острые грани без инвентарных подкладок, большой собственный вес.

Текстильные ленточные и круглопрядные стропы (СТП, СТК)

Текстильные стропы по РД 24-СЗК-01-01 изготавливаются из первичной полиэфирной ленты (PES) шириной до 300 мм.

• Преимущества: Чрезвычайная легкость (в 5–6 раз легче стальных канатов аналогичной грузоподъемности), бережный контакт с поверхностью груза, эластичность и безопасность для рук стропальщиков. Нормативный коэффициент запаса прочности составляет 7:1.
• Типовые задачи: Разгрузка и монтаж окрашенного технологического оборудования, сэндвич-панелей, емкостей из композитных материалов, шлифованных валов и деревянных балок.
• Ограничения: Катастрофическая уязвимость к порезам об острые необработанные кромки металла (требуется обязательное применение защитных полиуретановых накладок), предел рабочей температуры до +100°C, разрушение в концентрированных щелочных средах.

Цепные стропы повышенной прочности (1СЦ, 2СЦ, 4СЦ класса 8)

Цепные стропы собираются из высокопрочных легированных круглозвенных цепей класса прочности Т(8) (Grade 80) с термической обработкой по ГОСТ 30441-97.

• Преимущества: Абсолютная термостойкость в диапазоне от -40°C до +400°C (с небольшим снижением грузоподъемности при нагреве свыше +200°C), стойкость к открытому огню, искрам сварки, кислотам и абразивному трению. Возможность плавной регулировки длины ветвей специальными укоротителями. 100% модульная ремонтопригодность за счет замены отдельных звеньев. Коэффициент запаса прочности — 4:1.
• Типовые задачи: Работа в горячих цехах, подъем стального проката, швеллеров, балок с острыми гранями, монтаж негабаритных металлоконструкций со смещенным центром тяжести.

Геометрия строповки: как угол наклона ветвей меняет фактическую нагрузку

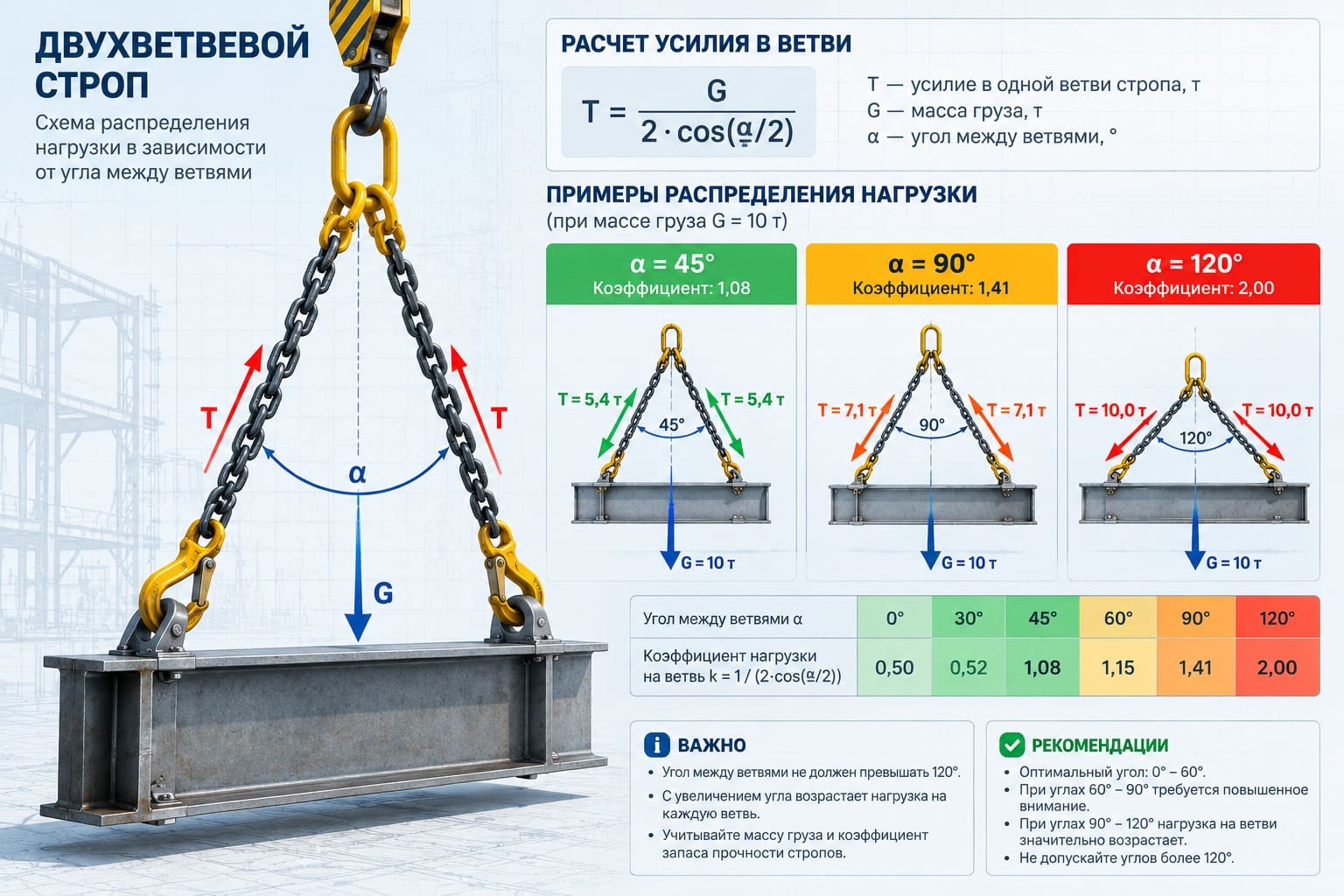

Натяжение в каждой ветви n-ветвевого стропа рассчитывается по базовой формуле строительной механики: S = \frac{Q}{n \cdot \cos \alpha} где Q — общая масса поднимаемого груза, n — количество работающих ветвей стропа, а \alpha — угол наклона ветви к вертикальной оси. При увеличении угла между ветвями от 0° до 90° нагрузка на ветвь возрастает на 41%, а при критическом угле 120° усилие в каждой ветви двухветвевого стропа становится равным полной массе груза, что многократно снижает расчетный запас прочности и приводит к катастрофическому обрыву.

Нормы Ростехнадзора рекомендуют поддерживать угол между ветвями многоветвевого стропа («паука») в диапазоне от 60° до 90°. Превышение угла 90° требует пропорционального пересчета и снижения рабочей нагрузки, а эксплуатация при углах свыше 120° категорически запрещена.

Дополнительную опасность представляет несимметричная строповка: если центр тяжести смещен относительно геометрического центра, более короткая или более круто натянутая ветвь может воспринять до 80–90% всей массы груза, что приведет к срезу крюка или опрессовочной втулки.

Сравнительная таблица предельных нагрузок в зависимости от угла строповки

Чтобы гарантировать заявленную несущую способность при любых проектных углах подъема, мы рекомендуем заказывать сертифицированные грузовые стропы напрямую у завода-изготовителя с индивидуальным расчетом запаса прочности под геометрию вашего груза.

Ниже представлена расчетная таблица грузоподъемности для типовых двухветвевых строп с номиналом 5,0 тонн при различных пространственных углах:

Канатный строп 2СК (номинальная грузоподъемность 5,0 т, ГОСТ 25573-82)

• Вертикальный подвес (угол 0 градусов): допустимая нагрузка 5,0 т (фактическое натяжение ветви 2,50 т).
• Угол между ветвями 45 градусов: допустимая нагрузка 4,6 т (натяжение ветви 2,71 т).
• Угол между ветвями 90 градусов (предельный рабочий норматив): допустимая нагрузка снижается до 3,5 т (натяжение каждой ветви возрастает до 3,54 т).
• Угол между ветвями 120 градусов (КРИТИЧЕСКИ ОПАСНО / ЗАПРЕТ ГОСТ): допустимая нагрузка падает до 2,5 т, при этом нагрузка на ветвь составляет полные 5,0 т (двукратная перегрузка ветви и риск обрыва).

Текстильный двухветвевой строп 2СТ (номинал 5,0 т, полиэстер PES)

• Вертикальный подвес (угол 0 градусов): допустимая нагрузка 5,0 т (по 2,50 т на каждую ленту).
• Угол между ветвями 45 градусов: допустимая нагрузка 4,6 т (натяжение ленты 2,71 т).
• Угол между ветвями 90 градусов (предельный рабочий норматив): допустимая нагрузка 3,5 т (натяжение ленты 3,54 т).
• Угол между ветвями 120 градусов (КРИТИЧЕСКИ ОПАСНО / ЗАПРЕТ ГОСТ): критический риск вырывания петель из концевых звеньев, соскальзывания ленты с крюка и разрушения волокон.

Цепной двухветвевой строп 2СЦ (номинал 5,0 т, легированная цепь класса 8)

• Вертикальный подвес (угол 0 градусов): допустимая нагрузка 5,0 т (натяжение цепной ветви 2,50 т).
• Угол между ветвями 45 градусов: допустимая нагрузка 4,6 т (натяжение цепной ветви 2,71 т).
• Угол между ветвями 90 градусов (предельный рабочий норматив): допустимая нагрузка 3,5 т (натяжение цепной ветви 3,54 т).
• Угол между ветвями 120 градусов (КРИТИЧЕСКИ ОПАСНО / ЗАПРЕТ ГОСТ): возникновение недопустимых изгибающих и крутящих моментов в соединительных звеньях цепи, ведущих к раскрытию зева крюка.

Если габариты строительной конструкции не позволяют уложиться в угол строповки до 90°, единственным безопасным инженерным решением является применение линейной или пространственной траверсы, обеспечивающей строго вертикальный подъем ветвей.

Критерии браковки грузозахватной оснастки по нормам Ростехнадзора

В соответствии с требованиями РД 10-33-93 и приказа Ростехнадзора № 461 лицо, ответственное за безопасное производство работ кранами, обязано немедленно изъять строп из работы при обнаружении следующих браковочных показателей:

Браковка стальных канатов:

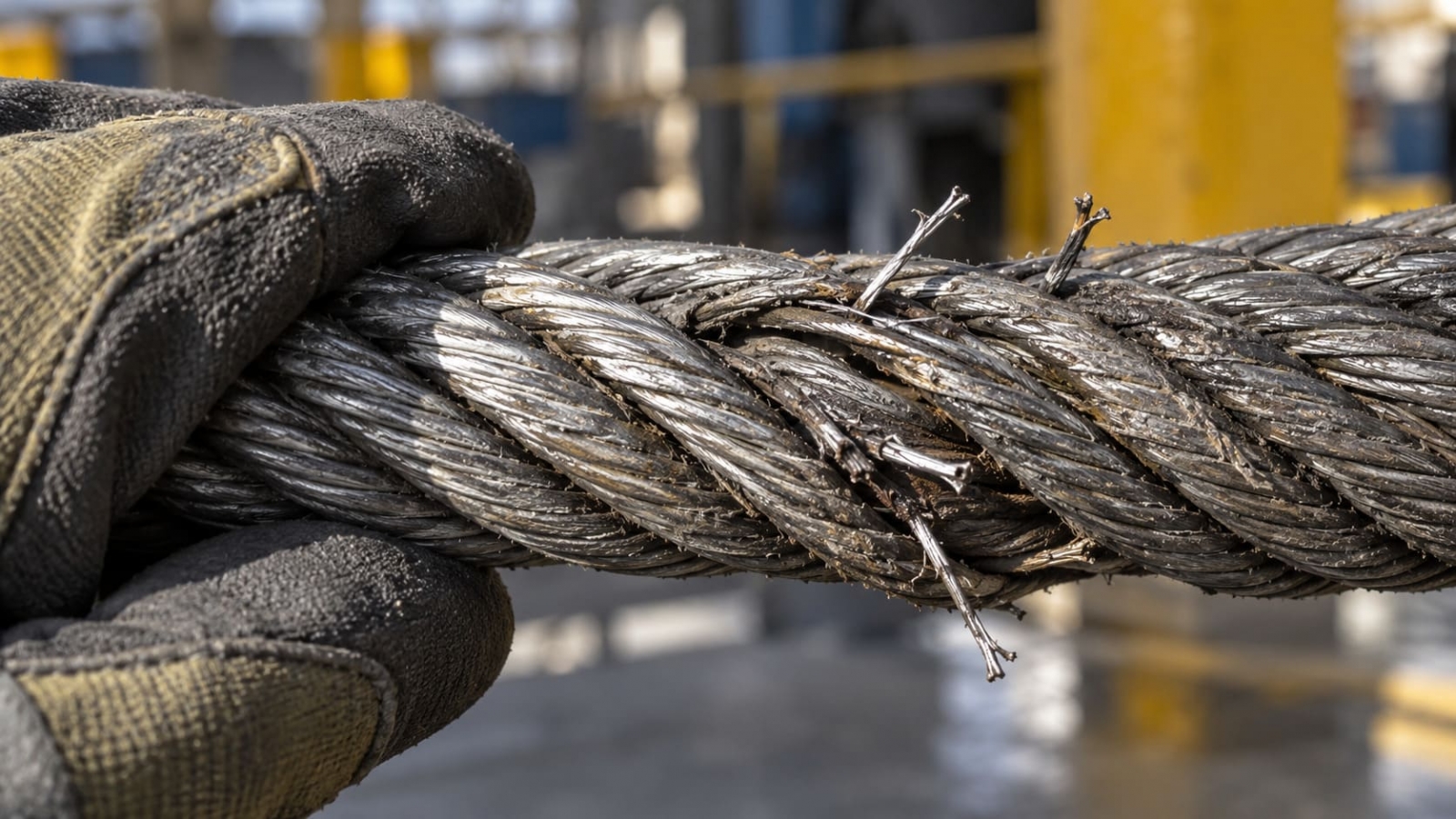

• Наличие обрывов проволок: более 6 оборванных проволочек на длине 6d (шести диаметров каната) или более 16 проволочек на длине 30d;
• Наличие локального залома («жучка»), перекручивания или сплющивания каната;
• Выдавливание сердечника наружу через пряди проволоки;
• Уменьшение исходного диаметра каната из-за поверхностного износа или коррозии на 7% и более;
• Наличие трещин на алюминиевой втулке или смещение каната во втулке.

Браковка текстильных лент:

• Продольные или поперечные надрывы ленты суммарной длиной более 50 мм или более 10% от ее ширины;
• Расслоение нитей и разрыв силовых швов в зоне сшивки петли;
• Следы сквозных прожогов от брызг сварки или оплавление волокон на площади более 10% поверхности стропа;
• Повреждение ленты химическими веществами (кислотами, щелочами) с изменением цвета и потерей эластичности.

Браковка цепных строп:

• Удлинение любого звена цепи более чем на 3% от первоначального шага (свидетельство пластической деформации);
• Уменьшение среднего диаметра прутка звена цепи вследствие износа более чем на 10%;
• Трещины, забоины или глубокие вмятины на звеньях, соединительных кольцах или крюках;
• Увеличение зева крюка более чем на 10% от проектного размера.

Отсутствие или повреждение заводской металлической бирки, не позволяющее идентифицировать грузоподъемность и дату испытания, является безусловным основанием для запрета эксплуатации любого стропа.

Правила хранения и периодического освидетельствования на стройплощадке

Продление срока безопасной службы грузозахватных приспособлений требует жесткой складской дисциплины на стройплощадке. Категорически запрещается бросать стропы на открытом грунте, в грязь или оставлять под слоем снега:

• На строительном объекте должен быть оборудован закрытый вентилируемый стенд или шкаф с крюками для раздельного навешивания канатных, цепных и текстильных изделий;
• Текстильные ленты должны быть защищены от постоянного воздействия прямого солнечного ультрафиолета;
• Инженерно-технический персонал обязан вести журнал регулярного учета и осмотра СГП с фиксацией результатов каждые 10 дней для строп постоянного использования.

Вопросы и ответы

Какой угол между ветвями стропа считается оптимальным при строительно-монтажных работах?

Оптимальным признан угол в диапазоне от 60° до 90°. При угле до 90° натяжение в ветвях возрастает умеренно и укладывается в нормативный запас прочности. Угол свыше 90° требует снижения массы поднимаемого груза, а угол свыше 120° нормами безопасности категорически запрещен.

Каковы обязательные коэффициенты запаса прочности строп по стандартам РФ?

Согласно ГОСТ 25573-82 и РД 10-33-93, минимальные коэффициенты запаса прочности составляют: для текстильных строп — 7:1, для стальных канатных строп — 6:1, для цепных строп — 4:1.

Допускается ли подъем железобетонных плит текстильными стропами без чехлов?

Нет, это грубейшее нарушение правил безопасности. Острые бетонные ребра и выступающие металлические включения мгновенно перерезают натянутую полиэфирную ленту. Для таких работ текстильные стропы обязательно комплектуются полиуретановыми или текстильными защитными чехлами.

Что делать со стропом, если металлическая бирка утеряна или не читается?

Строп без читаемой маркировочной бирки немедленно изымается из работы и направляется на заводские статические испытания. Завод «Стартком» проводит повторные стендовые испытания нагрузкой +25% с оформлением дубликата паспорта и установкой новой клейменой бирки.

Как быстро заказать партию строп с расчетом под конкретный проект крана?

Оформить заявку можно на сайте завода «Стартком», прикрепив ведомость монтажных элементов или технологическую карту строповки. Наши инженеры рассчитают оптимальные длины ветвей и тоннаж и подготовят отгрузку со склада в Москве за 1 рабочий день.
