Как выбрать и установить канальный датчик температуры в системе вентиляции

Температура приточного воздуха влияет и на комфорт в помещении, и на работу нагревателя, охладителя и других элементов вентиляционной установки. Контроллер получает фактическое значение от датчика в воздуховоде, сравнивает его с заданной температурой и корректирует управляющий сигнал. Если датчик выбран или установлен неверно, автоматика начинает реагировать не на состояние воздушного потока, а на локальный нагрев, охлаждение или помехи.

Канальный датчик температуры выглядит как несложный элемент, однако его нельзя подбирать только по длине зонда или номинальному сопротивлению. До монтажа нужно определить задачу измерения, проверить совместимость с контроллером и найти точку, в которой температура действительно характеризует работу системы.

Что именно должен измерять датчик

В одной вентиляционной установке может использоваться несколько температурных датчиков. Один измеряет наружный воздух, другой контролирует температуру после нагревателя, третий показывает температуру притока после обработки воздуха. Эти значения нужны для разных алгоритмов, поэтому произвольно переносить датчик из одной точки в другую нельзя.

Для поддержания температуры приточного воздуха датчик обычно размещают после тех элементов, которые меняют ее в рабочем режиме. Конкретное место зависит от состава установки и алгоритма контроллера. В системе с нагревателем, охладителем, рекуператором или увлажнителем ориентируются на проектную схему и руководство производителя автоматики. Отдельные устройства защиты, например термостат от замораживания водяного калорифера, канальный датчик регулирования не заменяет.

Как выбрать место установки

Датчик должен находиться в потоке с уже перемешанной температурой. Участок сразу за нагревателем или охладителем не всегда подходит: в нем могут сохраняться теплые и холодные струи. Показания в такой точке будут меняться в зависимости от того, в какую часть потока попал зонд. По той же причине нежелательны зоны рядом с поворотом воздуховода, заслонкой, местным сужением или врезкой другого канала, если поток там заметно неоднороден.

Предпочтителен доступный для обслуживания участок воздуховода, где зонд можно погрузить в основной поток и надежно закрепить. Чувствительная часть не должна касаться стенки канала: металл воздуховода способен передавать тепло от помещения или оборудования и искажать результат. Фиксированное универсальное расстояние от калорифера или вентилятора указывать некорректно. Его определяют по компоновке установки, сечению канала и требованиям проекта.

Совместимость с контроллером

Сначала проверяют тип входа контроллера. В системах вентиляции применяют NTC, Pt1000, Ni1000 и другие чувствительные элементы. Они отличаются сопротивлением и зависимостью сопротивления от температуры. Контроллер, рассчитанный на один тип датчика, не сможет правильно обработать сигнал другого типа без соответствующей настройки или преобразователя.

Обозначения NTC 10 кОм тоже недостаточно для вывода о полной совместимости. Номинал 10 кОм обычно указывается при 25 градусах, но температурная характеристика зависит от коэффициента B и таблицы сопротивлений конкретного исполнения. Поэтому перед покупкой сравнивают документацию датчика со списком характеристик, поддерживаемых контроллером.

Канальный датчик температуры выбирают с учетом типа входа контроллера, размеров воздуховода и требуемой глубины погружения. Пример исполнения с чувствительным элементом NTC 10 кОм и длиной датчика 160 мм приведен на странице CITYRON. В характеристиках отдельно указана длина до фиксирующей планки, поскольку именно она помогает оценить фактическое положение зонда внутри канала.

Какие параметры конструкции имеют значение

Длина зонда должна соответствовать сечению воздуховода и месту крепления. Слишком короткий датчик останется у стенки, а чрезмерно длинный может мешать монтажу или оказаться близко к противоположной поверхности. В карточке оборудования важно различать общую длину корпуса и рабочую глубину после установки фланца.

Дополнительно учитывают диаметр зонда, способ фиксации, длину кабеля, допустимый температурный диапазон и условия в месте монтажа. Если внутри канала возможна конденсация, а снаружи высокая влажность или пыль, проверяют исполнение корпуса и кабельного ввода. Заявленный диапазон чувствительного элемента не означает автоматически, что в тех же условиях разрешено эксплуатировать кабель, уплотнение и корпус.

Для обычного регулирования важна не только паспортная точность, но и скорость реакции. Массивная защитная гильза лучше защищает элемент, однако увеличивает инерцию. При быстром изменении температуры контроллер может получать запаздывающее значение, что следует учитывать при настройке регулирования.

Монтаж без искажения показаний

Перед работой отключают питание щита управления и убеждаются, что оборудование не запустится автоматически. Отверстие в воздуховоде выполняют по размеру крепежного элемента, а не по примерной оценке. Датчик вставляют на расчетную глубину, фиксируют без перекоса и герметизируют место прохода в соответствии с конструкцией фланца.

Кабель закрепляют так, чтобы его вес и случайное натяжение не передавались на вывод датчика. Сигнальную линию не прокладывают вплотную и параллельно силовым кабелям на длинных участках. Требования к сечению, экранированию, максимальной длине и заземлению экрана берут из инструкции контроллера. Самовольное удлинение провода допустимо только тогда, когда это разрешено документацией.

После монтажа должно оставаться место для демонтажа и контрольного измерения. Если до датчика можно добраться только после разборки половины установки, простая диагностика при наладке превратится в отдельную монтажную работу.

Как проверить датчик перед запуском

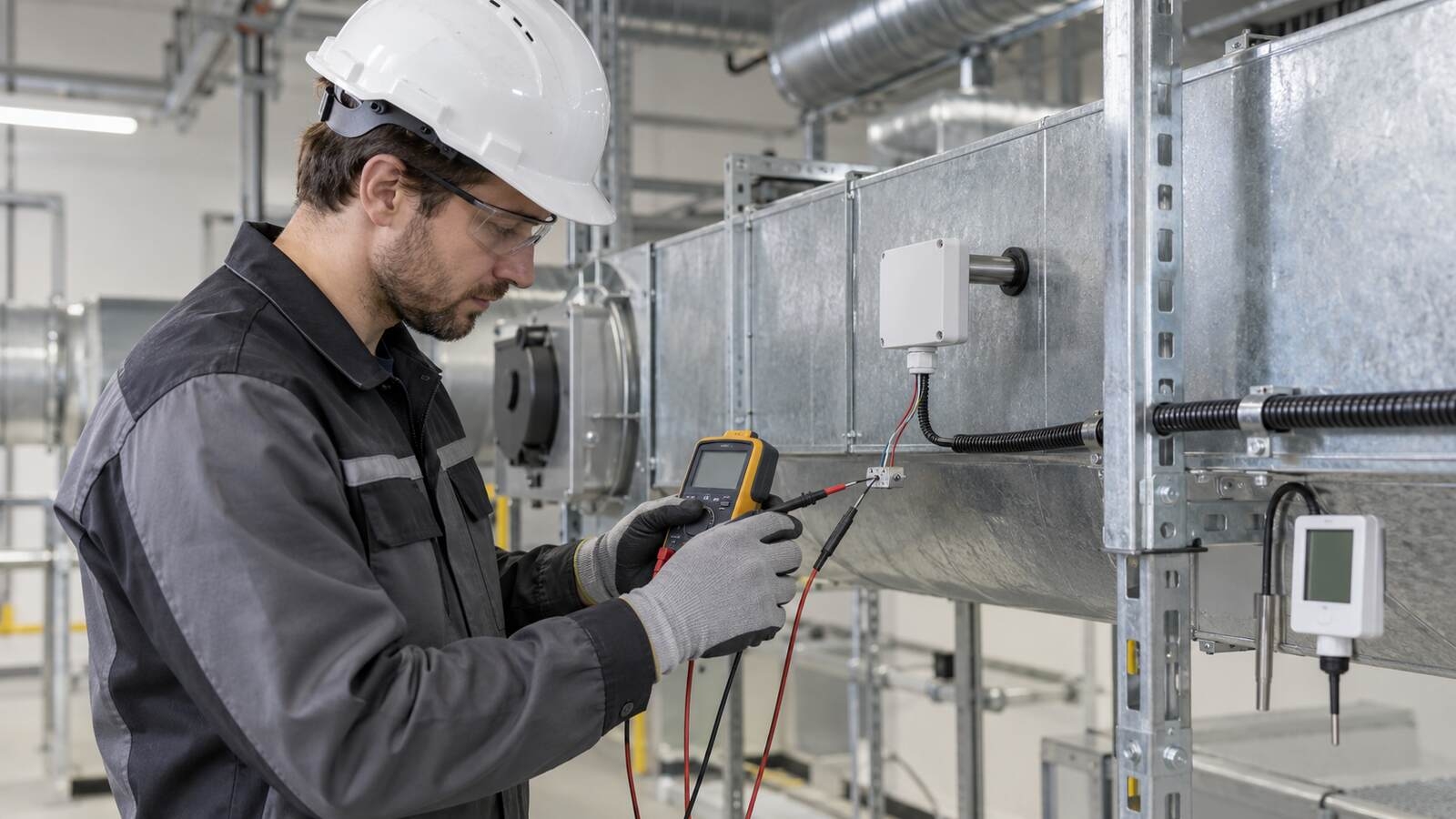

Пассивный датчик сопротивления удобно проверить мультиметром до подключения. Измеренное сопротивление сравнивают с таблицей именно для выбранной характеристики. Для NTC 10 кОм при температуре около 25 градусов ожидается значение около 10 кОм; при нагревании сопротивление должно плавно уменьшаться. Обрыв, короткое замыкание или скачки при неподвижном кабеле указывают на неисправность или повреждение соединения.

Сопротивление измеряют на отключенном от входа контроллера датчике. После подключения сравнивают показание автоматики с контрольным термометром и дают системе время выйти на установившийся режим. Небольшую разницу оценивают с учетом точности обоих приборов. Значительное постоянное расхождение требует проверки типа датчика, таблицы преобразования, контактов и места установки.

Программную коррекцию показаний применяют только после проверки монтажа. Если датчик находится в локально нагретой зоне, введенная поправка может совпасть с контрольным термометром в одном режиме и стать ошибочной после изменения расхода воздуха или мощности нагревателя.

Распространенные ошибки

• Датчик выбирают только по надписи NTC 10 кОм и не сверяют температурную характеристику с контроллером.
• Зонд оставляют у стенки воздуховода или устанавливают в зоне неперемешанного потока.
• Путают общую длину датчика с глубиной, на которую он войдет в канал после крепления.
• Сигнальный кабель прокладывают вместе с силовыми линиями и затем пытаются убрать нестабильность программным фильтром.
• Поправкой в контроллере компенсируют неправильное место монтажа вместо устранения причины.

Когда одного датчика недостаточно

Канальный датчик показывает температуру в конкретной точке воздушного тракта. Он не дает контроллеру сведений о температуре наружного воздуха, поверхности трубы или обратной воды. Если алгоритм предусматривает погодную компенсацию, каскадное регулирование или защиту водяного теплообменника, системе понадобятся дополнительные датчики соответствующего исполнения.

Количество измерительных точек определяют по задачам автоматики, а не по принципу максимального оснащения. Каждый датчик должен участвовать в понятном алгоритме: регулировать температуру, ограничивать режим или обеспечивать защиту. Лишнее измерение без настройки контроллера пользы не дает, а отсутствие критической точки снижает устойчивость и безопасность системы.

Что проверить перед вводом в эксплуатацию

• Тип и характеристика датчика поддерживаются контроллером.
• Точка измерения соответствует проекту и назначению сигнала.
• Зонд находится в основном воздушном потоке и не касается стенки канала.
• Крепление герметично, а кабель защищен от натяжения и силовых помех.
• Сопротивление соответствует текущей температуре и таблице выбранного датчика.
• Показания контроллера проверены после стабилизации режима вентиляционной установки.

Грамотный подбор и установка канального датчика избавляют автоматику от ложных исходных данных. Контроллер получает температуру именно того потока, которым должен управлять, а настройка нагревателя или охладителя становится предсказуемой при разных режимах работы вентиляции.
