Один градус погрешности в системе климата: как выбрать датчик температуры для автоматики

Знакомая картина: вентиляционная установка отработала весь сезон без аварий, а счета за тепло выросли, и жалобы на духоту не прекратились. Оборудование исправно, мощности хватает, а виноват маленький датчик, который ошибается на один градус. Любая климатическая система видит мир глазами измерителей, и именно контрольно-измерительные приборы и автоматика решают, насколько разумно она тратит энергию и насколько комфортно в помещении.

Ниже - разбор без лишней теории: какие бывают датчики температуры, где каждый из них уместен, как не потерять точность на монтаже и по каким критериям подбирать модель под конкретный объект. Материал пригодится проектировщикам, наладчикам и тем, кто закупает автоматику для котельных, венткамер и тепловых пунктов.

Почему один градус стоит дороже, чем кажется

Часто приводимая инженерная оценка гласит: каждый лишний градус в отапливаемом помещении добавляет примерно 5-6% к расходу тепла. Если датчик занижает показания на два градуса, контроллер послушно перегревает воздух, и переплата за сезон становится заметной строкой бюджета. Обратная ошибка не лучше: помещение недогрето, а наладчик неделями ищет причину в клапанах и насосах.

Погрешность накапливается по цепочке: чувствительный элемент, линия связи, преобразователь сигнала, вход контроллера. Каждое звено добавляет свою долю, поэтому выбор датчика нельзя делать отдельно от остальной схемы. Важен и гистерезис регулятора: очень точный датчик при грубой уставке ничего не даст, а грубый датчик при тонкой уставке заставит оборудование «дергаться» и быстрее изнашиваться.

Три типа датчиков в отоплении и вентиляции

В инженерных системах встречаются три основные группы: термопары, термометры сопротивления (платиновые Pt100 и Pt1000) и полупроводниковые термисторы. Они устроены по-разному и решают разные задачи, поэтому спор о том, что лучше, теряет смысл без привязки к среде и температуре.

Параметр	Термопара типа K	Pt100	Термистор NTC
Рабочий диапазон	от -200 до +1100 °C	до +600 °C в типовых исполнениях	примерно от -50 до +150 °C
Типичная задача	дымовые газы, калориферы, печи	воздух в канале, вода в контуре	комнатные датчики, простые термостаты
Линия связи	компенсационный кабель, учет холодного спая	два, три или четыре провода	два провода
Сильная сторона	высокая температура и низкая цена	стабильность и линейность	малый размер и быстрая реакция

Простое правило: для воздуха в канале и воды в контуре чаще берут термометры сопротивления, для комнатных датчиков - термисторы, а там, где температура уходит за несколько сотен градусов, выбор почти всегда падает на термопару.

Где термопара типа K на своем месте

Один из самых востребованных вариантов - термопара тип K ТХА Хромель Алюмель. Она измеряет температуру от -200 до +1100 °C, развивает около 41 мкВ на градус и выпускается по требованиям ГОСТ Р 8.585-2001 и IEC 60584-1. Для котельной, дымохода, калорифера или сушильной камеры такой диапазон дает запас, недоступный термометрам сопротивления.

Точность задается классом допуска. Для первого класса это ±1,5 °C до 375 °C и 0,4% от измеряемой величины выше, для второго - ±2,5 °C до 333 °C и 0,75% выше. Для большинства задач защиты и контроля процесса второго класса достаточно, а первый нужен там, где от показаний зависит качество продукта или расчет энергии.

Типичные места установки в климатической технике:

• контроль температуры дымовых газов за котлом и в дымоходах;
• защита электрических калориферов от перегрева;
• сушильные и термокамеры на производстве;
• печи и нагревательные установки в технологических линиях;
• поверхности труб и воздуховодов в тепловых пунктах.

Что сокращает срок службы термопары

Электроды термопары неодинаковы. Положительный делают из хромеля, сплава никеля с хромом, отрицательный - из алюмеля, где к никелю добавлены алюминий, кремний и марганец. Алюмель магнитится, поэтому полярность на неподписанной термопаре легко определить обычным магнитом.

У сплава есть уязвимые места. В атмосфере с малым содержанием кислорода при нагреве примерно от 800 до 1050 °C хромель подвержен «зеленой гнили»: электрод темнеет, становится хрупким, а показания начинают уплывать. Сернистые соединения в продуктах сгорания вызывают межкристаллитную коррозию алюмеля. Защита проста - гильза или керамический чехол. Ресурс тоже зависит от температуры: при +600 °C он достигает 40 тысяч часов, то есть около 4,5 года непрерывной работы, а при +900 °C сокращается примерно до 16 тысяч часов.

Как выбрать датчик: пять шагов

Чтобы не перебирать каталог наугад, удобно идти от задачи к изделию. Такой порядок отсекает лишнее на каждом этапе и защищает от покупки «на глаз».

1. Определите диапазон рабочих температур и добавьте запас 20-30% сверху.
2. Оцените среду: воздух, вода, пар, дымовые газы, агрессивные примеси, вибрация.
3. Выберите тип чувствительного элемента и класс допуска, исходя из требуемой точности регулирования.
4. Согласуйте выходной сигнал с контроллером: прямое подключение, токовая петля 4-20 мА или цифровой интерфейс.
5. Подберите защитную гильзу, длину погружения и присоединение к трубе или воздуховоду.

Последний шаг недооценивают чаще всего. Чувствительная часть должна быть погружена в поток как минимум на 10-15 диаметров гильзы, иначе датчик будет измерять смесь температуры среды и температуры стенки. Гильза защищает элемент, но добавляет инерционность, и для быстрых процессов это нужно учитывать заранее.

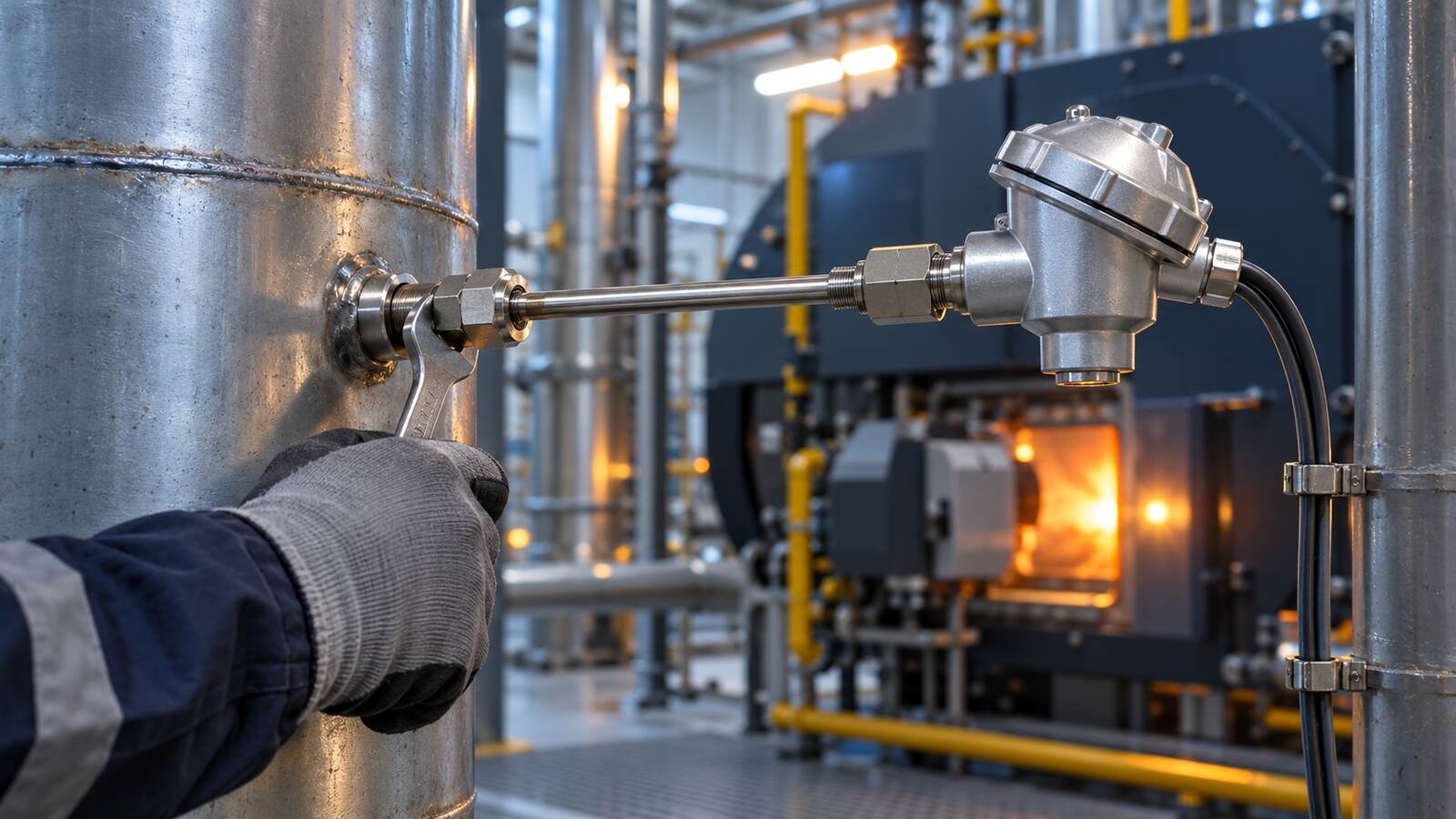

Монтаж и проверка: ошибки, которые дороже датчика

Практика показывает, что заметная часть жалоб на «дрейф» показаний связана не с самим датчиком, а с монтажом: коротким погружением, установкой в застойной зоне или у стенки, где температура отличается от температуры потока. Заменить датчик на более дорогой в такой ситуации бесполезно - результат не изменится.

Для термопар отдельная тема - линия связи. Удлинять термопару обычным медным проводом нельзя: на стыке разных металлов возникает собственная термо-ЭДС, и к показаниям добавляется скрытая погрешность. Нужен компенсационный или удлинительный кабель нужного типа с правильной полярностью, а контроллер должен учитывать температуру холодного спая.

Перед пуском в работу полезно пройти по короткому списку:

• сверить тип датчика с настройкой входа контроллера;
• убедиться, что кабель термопары проложен отдельно от силовых линий;
• проверить полярность и затяжку клеммников;
• сравнить показания с эталонным термометром в двух-трех точках диапазона;
• зафиксировать результат в протоколе наладки.

Итоги

Датчик температуры - самая недорогая часть системы климата и одновременно одна из самых влиятельных. Ошибка в выборе обходится не в цену датчика, а в перерасход энергии, износ оборудования и лишние вызовы обслуживающей службы.

Начинайте с задачи: диапазон, среда, требуемая точность. Термометры сопротивления и термисторы закроют большую часть задач по воздуху и воде, а термопара нужна там, где привычные измерители заканчиваются. И не забывайте про линию связи и монтаж: именно они чаще всего определяют, увидит ли система реальную температуру.
