Плинтусное отопление в деревянном доме и квартире: монтаж, нюансы, ошибки

Плинтусное отопление — низкотемпературная система обогрева, греющий контур которой монтируется по периметру наружных стен в декоративном кожухе высотой около 14 см и толщиной 3 см. В отличие от радиаторов, до 80% теплоотдачи идёт через лучистый теплообмен и лишь 20% — через конвекцию.

Что такое тёплый плинтус и как он работает

В основе технологии — эффект Коанда: тёплый воздух, выходя из узкой щели прибора, прилипает к стене и медленно поднимается вдоль неё. Стена становится тепловым аккумулятором и мягко излучает инфракрасное тепло в помещение. Исчезают холодные углы, нисходящие потоки от окон и сырость в нижней части стен.

Существует два основных типа: водяной и электрический. Теплый плинтус водяной экономичнее на длительной дистанции, но требует точного гидравлического расчёта. Электрический проще монтируется (медная трубка с ТЭНом внутри), но привязан к стоимости электроэнергии и жёстким требованиям пожарной безопасности.

Принципиальная разница между монтажом в дереве и квартире: в дереве критичны пожарные нормы и компенсация усадки, в квартире — согласование и адаптация к параметрам централизованной сети.

Плинтусное отопление в деревянном доме

Низкотемпературный режим идеально подходит для бруса и бревна. Температура теплоносителя в водяной системе поддерживается в диапазоне +40…+50 °C — почти в два раза меньше, чем у обычного радиатора (+80 °C). Древесина не пересушивается и не растрескивается, а мягкий прогрев стены смещает точку росы наружу, предотвращая конденсат и плесень.

Ключевые требования:

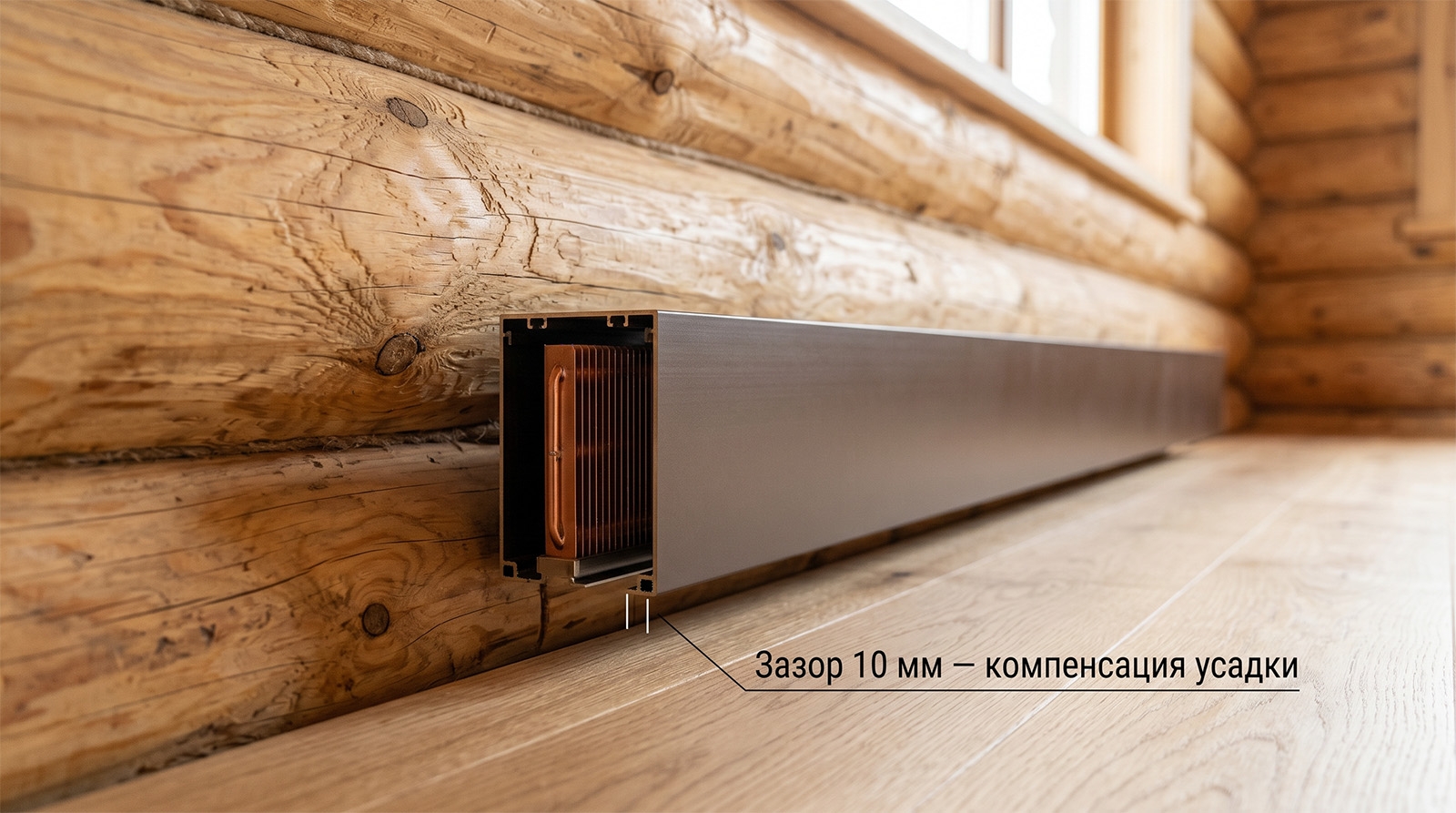

• Зазор от пола — не менее 10 мм от чистового покрытия. Деревянный пол сам укладывается с зазором 8–12 мм от стены, плинтус не должен его зажимать.
• Компенсация усадки. Венцы сруба дают вертикальную осадку. Крепёжные отверстия в задней планке делают овальными — иначе профиль выгибает.
• Пожарная безопасность электрических моделей. Обязательна негорючая подложка (базальтовый картон или фольгированный вспененный полиэтилен). Кабели — сечением не менее 2,5 мм², в металлических трубах или негорючих гофрах.
• Материал труб. Для водяной версии — медно-алюминиевый теплообменник; углы — нержавеющие гофры или медные отводы 90° под пайку.

Тёплый плинтус в квартире

Замена радиаторов на плинтусную систему в МКД — это переустройство инженерных сетей. Самовольный монтаж незаконен.

Этапы согласования: разработка проекта с гидравлическим расчётом и нагрузкой на стояк → подача документов в УК или ТСЖ → получение разрешения жилищной инспекции.

Важное ограничение: перенос водяных приборов на лоджии и балконы запрещён — это нарушает тепловой контур здания. Для этих зон допускается только электрический плинтус.

Параметры муниципальной сети (давление до 10–16 бар, гидроудары, температура до +95 °C, абразивные примеси) несовместимы с медно-алюминиевыми модулями. Применяют две схемы:

Схема Принцип Особенности Независимая Контур отделён от стояка пластинчатым теплообменником 1,5–2 бар, индивидуальный насос, максимальная надёжность Зависимая с узлом смешения Прямая врезка через трёхходовой клапан Подмес обратной воды до +50…+60 °C, обязателен редуктор давления

Пошаговый монтаж тёплого плинтуса

Алгоритм для водяной системы:

1. Разметка. Стена очищается, наклеивается теплоизоляционная лента. Профили подрезаются УШМ.
2. Сборка каркаса. Верхняя планка вставляется в пазы задней, ставятся наконечники. Задняя планка крепится саморезами с шагом 40–45 см.
3. Кронштейны — с шагом 25–30 см. Обязательна фторопластовая прокладка внутри: устраняет скрипы при тепловом расширении.
4. Греющий модуль. Отрезается в размер, с краёв снимаются 2–3 ламели, надеваются обжимные фитинги. Вставляется в кронштейны широкими ламелями внутрь помещения.
5. Соединение контура. Линейные отрезки — обжимными фитингами, углы — гофрами или медными отводами 90°. В конце — поворотный элемент 180°, закольцовывающий обе трубки.
6. Подключение к коллектору. Фитинги ½ дюйма. Правило циркуляции: подача — в нижнюю трубу, обратка — в верхнюю.
7. Опрессовка давлением в 1,5 раза выше рабочего, наклейка теплоотражающей ленты, монтаж лицевой панели.

Электрическая версия: нижняя планка и теплоизоляция, кронштейны с шагом 50 см, ТЭН с выступом концов 1 см, параллельное соединение, силиконовый кабель в верхней трубке, подключение через настенный терморегулятор и выделенный автомат в щите.

Топ-7 ошибок при монтаже

Обслуживание системы

Водяной плинтус почти не требует ухода: раз в сезон проверяется давление и стравливается воздух. Лицевая панель снимается без инструмента — пыль между ламелями убирается продувкой или мягкой щёткой.

Признаки неисправности:

• стук при нагреве — нарушены прокладки или жёстко зафиксированы торцы;
• холодные участки — воздушная пробка или нарушена балансировка;
• запотевание стены — слишком низкая температура подачи.

Электрический плинтус раз в год тестируется на сопротивление изоляции; проверяются клеммы ТЭНов. Срок службы качественной системы — 25–30 лет.

Вывод

Эффективность плинтусного отопления определяется точностью расчёта и аккуратностью монтажа. В деревянном доме критичны температура до +50 °C, негорючая подложка под электрику и компенсация усадки. В квартире — обязательное согласование и независимая схема через теплообменник. Соблюдение длины петель до 15 м, направления потоков (подача — вниз, обратка — вверх) и компенсационных зазоров исключает аварии и обеспечивает многолетнюю работу системы.



Источник: TopClimat.ru
