Профильные стальные трубы: виды, стандарты и применение в строительстве

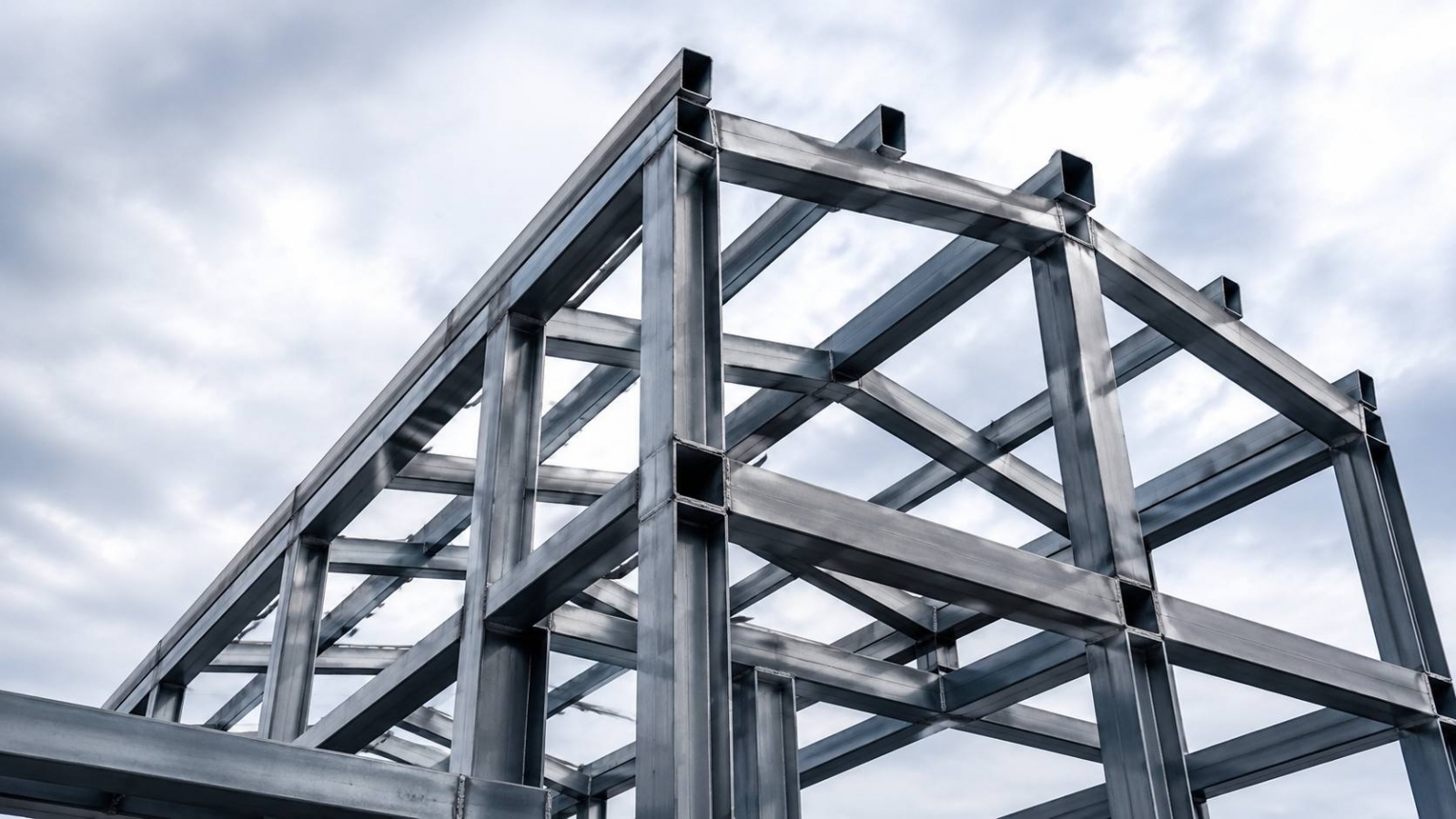

Когда речь заходит о несущих каркасах, навесах, оградах или промышленных стеллажах, выбор основного конструктивного элемента во многом определяет долговечность всего объекта. Профильная стальная труба занимает здесь особое место: при сравнительно небольшой массе она обеспечивает высокую жёсткость на изгиб и кручение, а квадратное или прямоугольное сечение упрощает сборку узлов без специального оборудования.

Сортамент профильного проката охватывает сечения от 15×15 мм до 400×300 мм и шире, а толщина стенки варьируется от одного до 20 мм. Ознакомиться с актуальным перечнем типоразмеров поможет раздел каталога труба профильная гост, где представлены как стандартные позиции под распространённые задачи, так и нестандартные размеры для специализированных отраслей.

Что такое профильная труба и как её производят

Профильная труба - это полый стальной прокат с некруглым поперечным сечением. Наиболее распространены квадратная и прямоугольная формы; значительно реже встречаются овальные и плоскоовальные профили. Исходным материалом служит штрипс - стальная полоса, полученная продольным роспуском горячекатаного рулона.

Штрипс сворачивают в трубную заготовку и сваривают шов методом высокочастотной индукционной сварки. Затем круглая заготовка проходит через калибровочный стан, где валки формируют квадратный или прямоугольный профиль. Шов при этом оказывается в угловой зоне, что обеспечивает равномерное распределение напряжений. Именно поэтому профильные трубы классифицируются как электросварные и обозначаются аббревиатурой ЭСВ.

Основные виды профильных труб

Квадратные трубы

Квадратная труба - наиболее универсальный вариант для сварных несущих конструкций. Равные стороны сечения обеспечивают одинаковую жёсткость по обеим осям, что упрощает проектирование ферм, стоек и рамных каркасов. По ГОСТ 30245-2003 квадратные профили выпускают от 40×40 мм; по ГОСТ 8639-82 на специализированных линиях доступны сечения начиная с 10×10 мм.

Небольшие секции 20×20 и 25×25 мм широко применяют в мебельном производстве и при монтаже тепличных конструкций. Профили 60×60 - 100×100 мм составляют основу каркасов ворот, навесов и лёгких промышленных конструкций. Крупные секции от 150×150 мм используют для строительных колонн и мощных несущих опор.

Прямоугольные трубы

Прямоугольное сечение обеспечивает повышенную жёсткость на изгиб в одной плоскости при меньшем расходе металла. Это делает прямоугольные трубы предпочтительными для балок перекрытий, горизонтальных прогонов кровельных систем и подкрановых конструкций. Стандартный сортамент по ГОСТ 8645-68 и ГОСТ 30245-2003 охватывает размеры от 15×10 до 300×200 мм.

Практика показывает, что при одинаковой расчётной нагрузке на изгиб прямоугольная труба с большей стороной, ориентированной вертикально, снижает металлоёмкость конструкции на 15-25% по сравнению с квадратным профилем аналогичной площади сечения. Этот эффект особенно заметен при больших пролётах от шести метров и выше.

Стандарты и маркировка: как разобраться в ГОСТах

В России профильные трубы выпускают по нескольким нормативным документам. Основной из них - ГОСТ 30245-2003 «Профили стальные замкнутые сварные квадратные и прямоугольные для строительных конструкций». Параллельно действуют более ранние ГОСТ 8639-82 (квадратные) и ГОСТ 8645-68 (прямоугольные), которые нередко фигурируют в документации машиностроительных предприятий.

Марка стали существенно влияет на эксплуатационные характеристики изделия. Для большинства гражданских строительных задач достаточно Ст3сп или С245. Конструкции, работающие при низких температурах или под динамическими нагрузками, требуют низколегированной стали 09Г2С, сохраняющей пластичность при -40°С и ниже.

Параметр	ГОСТ 30245-2003	ГОСТ 8639-82	ГОСТ 8645-68
Форма сечения	Квадрат, прямоугольник	Квадрат	Прямоугольник
Мин. размер, мм	40×40	10×10	15×10
Макс. размер, мм	400×400	180×180	260×180
Типичные марки стали	С245, С345, С390	Ст3, 09Г2С	Ст3, 09Г2С
Основная сфера применения	Строительные конструкции	Машиностроение	Машиностроение

При оформлении заказа важно указывать не только размер сечения, но и конкретный ГОСТ: допуски на толщину стенки и геометрию у одного и того же типоразмера различаются в зависимости от применяемого стандарта. Это напрямую влияет на качество сварных соединений и расчётную несущую способность готовой конструкции.

Где применяют профильные стальные трубы

Широкий диапазон сечений, высокая технологичность сварки и предсказуемые механические свойства делают профильный прокат востребованным в самых разных отраслях:

• строительство каркасных зданий, промышленных навесов и торговых павильонов;
• изготовление ворот, заборов, калиток и декоративных ограждений;
• производство мебели - столов, стеллажей, стульев и торгового оборудования;
• тепличное строительство и монтаж опорных систем для растений;
• производство подкрановых балок, эстакад и технологических мостиков;
• монтаж рекламных конструкций, вывесок и информационных стендов;
• сборка вентиляционных систем и воздуховодов прямоугольного сечения.

Как выбрать профильную трубу: пошаговый алгоритм

Правильный подбор профиля предполагает последовательное выполнение нескольких шагов. Ошибка на любом этапе может привести к перерасходу металла или, напротив, к недостаточной прочности готовой конструкции.

1. Определить расчётную нагрузку - постоянную (собственный вес конструкции) и временную (снег, ветер, люди, оборудование).
2. Выбрать расчётную схему: балка на двух опорах, консоль, ферма или рамная система - и вычислить максимальный изгибающий момент.
3. Подобрать форму сечения: квадрат - при равномерных нагрузках по двум осям; прямоугольник - при преобладающем изгибе в одной плоскости.
4. По требуемому моменту сопротивления найти в сортаменте ближайший типоразмер с конструктивным запасом не менее 10%.
5. Уточнить марку стали с учётом температурного режима эксплуатации, динамических воздействий и требований к свариваемости.
6. Запросить у поставщика сертификаты качества с указанием ГОСТа, марки стали и номера плавки.

Соблюдение этой последовательности позволяет подобрать оптимальный типоразмер без излишнего завышения сечения, что нередко снижает стоимость материала на 10-20% при сохранении требуемого уровня надёжности.

Хранение и подготовка к монтажу

Профильные трубы поставляются мерной длиной - стандарт составляет шесть или 12 метров. При хранении на открытом складе их укладывают на деревянные прокладки, чтобы исключить контакт с грунтом и накопление влаги внутри секций. Торцы рекомендуется закрывать заглушками, особенно при длительном хранении в условиях высокой влажности.

Перед сваркой поверхность зачищают от ржавчины, окалины и масляных загрязнений. Для конструкций, эксплуатируемых на открытом воздухе, целесообразно использовать оцинкованный профиль или нанести грунтовку по металлу сразу после сборки. По данным строительной практики, такая защита продлевает срок службы незащищённых конструкций в три-пять раз в условиях умеренного климата.
