Тепловизионный контроль инженерных систем: ошибки, которые приводят к потерям тепла

Тепловизионный контроль инженерных систем помогает выявить скрытые теплопотери в отоплении, вентиляции, трубопроводах, воздуховодах и узлах примыкания без вскрытия конструкций. Метод показывает температурные аномалии, повреждения теплоизоляции, мостики холода, перегрев оборудования и нарушения герметичности, которые сложно обнаружить при обычном визуальном осмотре.

Почему инженерные системы теряют тепло незаметно

Потери тепла в здании редко возникают внезапно. Обычно они накапливаются постепенно и долго не имеют очевидных внешних признаков. Даже при исправной работе отопления и вентиляции объект может терять значительное количество тепловой энергии через скрытые дефекты инженерных коммуникаций и ограждающих конструкций. Поврежденная теплоизоляция трубопроводов, негерметичные соединения воздуховодов, локальные мостики холода или дефекты фасадных узлов могут долго не проявляться напрямую. Система продолжает работать, помещения отапливаются, а перерасход энергии становится привычной частью эксплуатации.

Сложность усиливается тем, что утечки тепла часто распределяются по нескольким зонам одновременно: вентиляции, отоплению, кровле, оконным проемам, местам ввода коммуникаций. По отдельности такие дефекты могут казаться незначительными, но в сумме они увеличивают расходы и повышают нагрузку на оборудование. На практике проблемы замечают по косвенным признакам: растут затраты на отопление, появляются зоны перегрева или переохлаждения, сквозняки, конденсат, сырость и неравномерный прогрев помещений.

Поэтому диагностику инженерных систем все чаще рассматривают не как разовую проверку, а как инструмент контроля технического состояния здания. Своевременное выявление температурных аномалий помогает обнаружить проблемы до повреждения конструкций, перегрузки оборудования и серьезного роста эксплуатационных затрат.

Какие ошибки в отоплении и вентиляции приводят к потерям тепла

Большая часть теплопотерь связана не с одной крупной неисправностью, а с совокупностью небольших дефектов. Они могут появиться еще на этапе монтажа или реконструкции объекта, а затем усиливаться в процессе эксплуатации. Чаще всего проблемы возникают в теплоизоляции, соединениях воздуховодов, узлах примыкания, настройке оборудования и местах прохода коммуникаций через строительные конструкции.

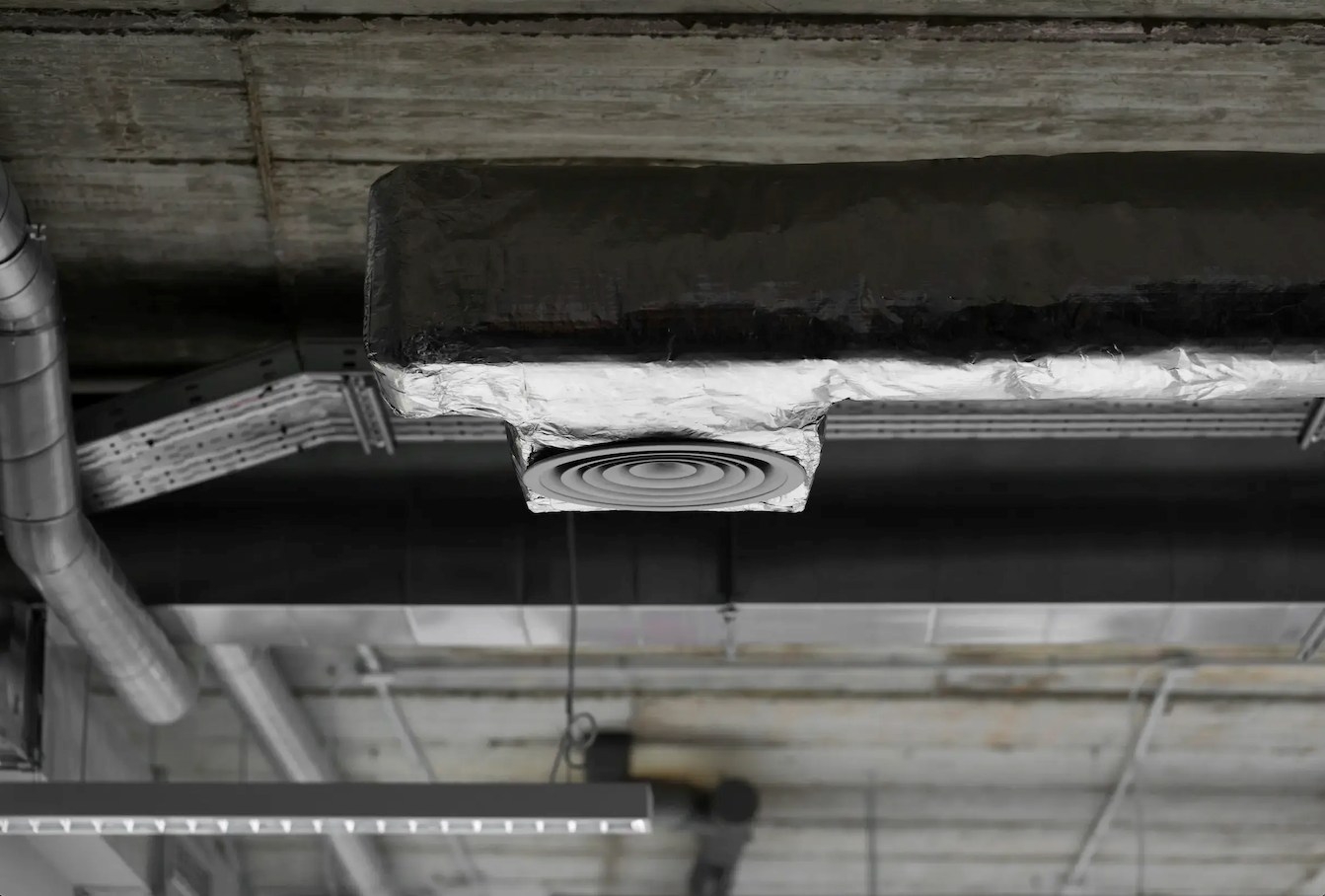

Нарушение теплоизоляции трубопроводов и воздуховодов

Одна из частых проблем — повреждение или износ теплоизоляции. Со временем изоляционные материалы теряют плотность, деформируются из-за влаги или механических нагрузок и хуже удерживают тепло. Потери особенно заметны на участках трубопроводов в технических помещениях, подвалах, на кровле, в чердачных пространствах и зонах с перепадами температуры. В системах вентиляции поврежденная изоляция воздуховодов приводит к охлаждению или перегреву воздушных потоков.

Ошибки монтажа и герметизации

Даже современное оборудование не обеспечивает высокую энергоэффективность при неправильном монтаже. На практике часто встречаются неплотные соединения воздуховодов, ошибки герметизации стыков, некачественная изоляция узлов примыкания, неправильная установка клапанов и заслонок, нарушение проектных уклонов трубопроводов и недостаточная теплоизоляция проходов коммуникаций через конструкции.

Такие дефекты могут оставаться незаметными после ввода объекта в эксплуатацию, но постепенно становятся источником постоянных теплопотерь. Особенно опасны места примыкания кровли, стыки фасадных панелей, оконные и дверные проемы, вентиляционные шахты, технические проемы и проходки через перекрытия. Даже небольшие нарушения герметичности ухудшают тепловой контур здания и могут вызывать скрытую инфильтрацию холодного воздуха.

Разбалансировка и неправильная эксплуатация оборудования

При неправильной балансировке одни зоны здания получают избыточное количество тепла, а другие прогреваются недостаточно. Оборудование работает с повышенной нагрузкой, расход энергии растет, а внутри объекта появляются участки с нестабильным микроклиматом. Часто это происходит после перепланировок, модернизации оборудования или изменения схемы вентиляции без последующей настройки системы.

Дополнительные риски создают загрязненные теплообменники, засоренные фильтры вентиляции, неисправная автоматика и несвоевременное обслуживание. Такие проблемы редко приводят к мгновенной аварии, но постепенно снижают эффективность всего инженерного комплекса.

Ошибка или дефект	Как проявляется	Что показывает тепловизор
Повреждение теплоизоляции трубопроводов	Рост теплопотерь, конденсат, локальный перегрев	Температурные аномалии на поверхности труб и в местах повреждения изоляции
Негерметичные соединения воздуховодов	Потери нагретого воздуха, нестабильная работа вентиляции	Отклонения температуры на стыках и соединениях
Разбалансировка отопления	Одни помещения перегреваются, другие остаются холодными	Неравномерное распределение температур по помещениям и отопительным приборам
Мостики холода	Промерзание, сырость, плесень, дискомфорт рядом со стенами или окнами	Холодные зоны на фасадах, откосах, углах и узлах примыкания
Ошибки монтажа оконных и дверных узлов	Сквозняки, конденсат, охлаждение помещений	Зоны инфильтрации холодного воздуха по периметру проемов
Перегрузка оборудования	Частое включение, перегрев узлов, ускоренный износ	Повышенная температура отдельных элементов, насосов, теплообменников или автоматики

Как тепловизионный контроль выявляет скрытые дефекты

Большинство скрытых теплопотерь невозможно определить при стандартном техническом осмотре. Даже исправно работающее оборудование может иметь локальные зоны перегрева, утечки тепла или повреждения теплоизоляции, которые визуально не проявляются. Тепловизионный контроль основан на анализе распределения температуры по поверхности конструкций и инженерных коммуникаций. Тепловизор фиксирует температурные аномалии и помогает определить участки, где происходят потери тепла, нарушение герметичности, перегрев оборудования или снижение эффективности изоляции.

На практике значительная часть скрытых дефектов выявляется только после проведения полноценного тепловизионного обследования зданий, позволяющего определить мостики холода, повреждения теплоизоляции, нарушения теплового контура и проблемные зоны инженерных систем без вскрытия конструкций.

Метод применяют как для обследования отдельных инженерных систем, так и для комплексной оценки технического состояния здания. Во время проверки специалисты могут выявить утечки тепла в системах отопления, повреждения теплоизоляции трубопроводов, негерметичные соединения воздуховодов, локальные перегревы оборудования, скрытую инфильтрацию холодного воздуха, дефекты монтажа оконных и дверных узлов, участки повышенной влажности и нарушения в местах прохода коммуникаций через стены, кровлю и перекрытия.

Многие дефекты развиваются постепенно. На ранних стадиях они почти не влияют на комфорт, но уже увеличивают расход энергии и нагрузку на оборудование. Например, локальное повреждение теплоизоляции трубопровода сначала вызывает небольшие потери тепла, а затем может привести к конденсату, коррозии и снижению эффективности отопления в отдельных зонах. Поэтому тепловизионный контроль особенно важен для коммерческих, административных и производственных объектов с высокой нагрузкой на HVAC-системы.

От чего зависит точность диагностики и что получает заказчик

Точность тепловизионного контроля зависит не только от характеристик оборудования, но и от условий обследования. Термограмма показывает распределение температуры на поверхности, поэтому важно правильно подготовить объект и исключить факторы, которые могут исказить результат. Наиболее информативной диагностика становится в холодное время года, когда между внутренней и наружной средой есть заметная разница температур. Для проверки инженерных систем важно, чтобы отопление, вентиляция и другое оборудование работали в штатном режиме.

На результаты могут влиять сильный ветер, осадки, прямой солнечный нагрев фасада, открытые окна, резкие изменения режима отопления и недавно выполненные ремонтные работы. Поэтому специалист оценивает не только изображение на тепловизоре, но и условия эксплуатации объекта, расположение коммуникаций, конструктивные особенности здания и характер выявленных отклонений. Профессиональная диагностика отличается от простой съемки тепловизором именно интерпретацией данных: важно не только зафиксировать аномалию, но и определить ее возможную причину.

Результатом профессиональной диагностики становится не просто набор тепловизионных снимков, а технически понятное описание состояния объекта. Оно помогает определить, какие дефекты действительно влияют на теплопотери, какие участки требуют ремонта и какие работы нужно запланировать в первую очередь.

В итоговые материалы могут входить:

• термограммы выявленных температурных аномалий;
• фотографии проблемных зон;
• описание расположения дефектов;
• оценка возможных причин теплопотерь;
• выводы по состоянию инженерных систем и ограждающих конструкций;
• рекомендации по устранению нарушений;
• при необходимости — техническое заключение для эксплуатации, ремонта или дальнейшего обследования.

Такой подход полезен при приемке работ, планировании ремонта, модернизации инженерных систем, подготовке к отопительному сезону и контроле энергоэффективности коммерческих или производственных объектов. Регулярная диагностика позволяет перейти от аварийного ремонта к плановому обслуживанию, заранее определить проблемные зоны, сократить объем внеплановых работ и точнее планировать бюджет эксплуатации.

Ответы на частые вопросы

Когда лучше проводить тепловизионное обследование здания?

Наиболее точные результаты тепловизионная диагностика показывает в холодное время года, когда разница температур между внутренней и внешней средой достаточно высокая. Для обследования инженерных систем важно, чтобы отопление и вентиляция работали в штатном режиме.

Можно ли выявить теплопотери без вскрытия конструкций?

Да. Тепловизионный контроль относится к неразрушающим методам диагностики. Он позволяет обнаруживать температурные аномалии, нарушения теплового контура и скрытые дефекты без демонтажа отделки или повреждения конструкций.

Какие инженерные системы чаще всего проверяют с помощью тепловизора?

Тепловизионная диагностика применяется для обследования систем отопления, вентиляции, кондиционирования воздуха, трубопроводов, теплообменников и электротехнического оборудования. Дополнительно проверяют фасады, кровлю, оконные узлы и другие элементы ограждающих конструкций.

Чем профессиональная диагностика отличается от простой съемки тепловизором?

Простая съемка показывает температурные зоны, но не всегда позволяет правильно определить причину аномалии. Профессиональная диагностика включает подготовку объекта, учет условий обследования, анализ конструктивных особенностей здания, интерпретацию термограмм и подготовку выводов по выявленным дефектам.

Как часто рекомендуется проводить диагностику инженерных систем?

Периодичность зависит от типа объекта и интенсивности эксплуатации. Для коммерческих и производственных зданий диагностику обычно проводят в рамках технического обслуживания. Дополнительное обследование рекомендуется после реконструкции, модернизации HVAC-систем, роста затрат на отопление или появления признаков скрытых теплопотерь.

Вывод

Скрытые теплопотери в инженерных системах чаще всего связаны с совокупностью небольших дефектов: поврежденной теплоизоляцией, ошибками монтажа, нарушением герметичности, разбалансировкой отопления и вентиляции.

Такие проблемы могут долго оставаться незаметными, но постепенно увеличивают расходы и нагрузку на оборудование. Тепловизионный контроль позволяет выявлять температурные аномалии, участки теплопотерь и дефекты инженерных коммуникаций без повреждения конструкций и остановки эксплуатации здания. Регулярная диагностика помогает поддерживать стабильную работу оборудования, снижать затраты на энергоресурсы и предотвращать развитие серьезных технических проблем.
