Водоснабжение частного дома: от схемы до запуска

В отличие от квартиры, разводку воды в частном доме приходится придумывать с нуля. Можно допустить немало ошибок, если делать монтаж без схемы. Расскажем в статье, как ее нарисовать, и дадим советы по установке системы.

Варианты водоснабжения для частного дома

Прежде чем покупать трубы и насосы, нужно понять, откуда возьмется вода. От выбора источника зависят бюджет, сложность работ и бытовой комфорт. Рассмотрим основные способы, позволяющие организовать подачу воды.

Подключение к центральному водопроводу

Этот вариант доступен, если рядом с участком проходит магистраль. Чтобы врезаться в нее, придется собрать документы и оформить разрешение. Водоканал выдаст технические условия, а проектная организация подготовит схему подключения.

Центральный водопровод избавляет от бурения скважины или копки колодца. Ресурс сети практически неисчерпаем. Но вы попадаете в зависимость от общего давления. Вечером, когда соседи массово открывают краны, напор может упасть. Качество воды тоже меняется — из-за изношенности сетей вода нередко становится ржавой. И центральное водоснабжение обходится дороже по сравнению с прочими источниками.

Бурение собственной скважины

Скважина дает полную независимость от внешних сетей, поэтому чаще владельцы домов для круглогодичного проживания выбирают данный вариант. Скважины бывают разными. Прежде чем начать бурение, стоит изучить их особенности.

Первый тип — скважина на песок. Бурильщики доходят до ближайшего водоносного горизонта на глубине 15–35 метров. Это быстро и относительно недорого. Но есть минусы: ресурс ограничен сроком 8–12 лет, а состав воды может измениться, если соседи пробурят скважины рядом. Кроме того, выработку придется прочищать несколько раз в год.

Второй тип — артезианская скважина. Она уходит на глубину 50–300 метров. Это нужно, чтобы вскрыть известняковые горизонты, которые надежно защищены от поверхностных загрязнений. Вода здесь стабильна по составу. Служит артезианская выработка до 50 лет.

Ниже вы можете увидеть, чем отличаются источники воды разных типов. Слева направо показаны артезианская, песчаная и абиссинская скважины (аналогична колодцу).

Рытье колодца

Колодец — традиционный источник воды, его можно обустроить без тяжелой техники. Проще и безопаснее будет нанять команду рабочих, имеющих соответствующий опыт.

Для обустройства колодца нужно лишь добраться до первого водоносного слоя. В зависимости от геологических условий, такой может находиться на глубине от 15 до 20 метров.

Колодец удобно обслуживать. Вы сами видите состояние стенок и дна, можете почистить или углубить его. Но производительность колодца невысока. Для водоснабжения частного дома с несколькими санузлами притока может не хватить. Кроме того, паводки легко проникают внутрь и портят качество воды. Поэтому в домах для постоянного проживания колодец чаще используют как резервный вариант или применяют его для полива.

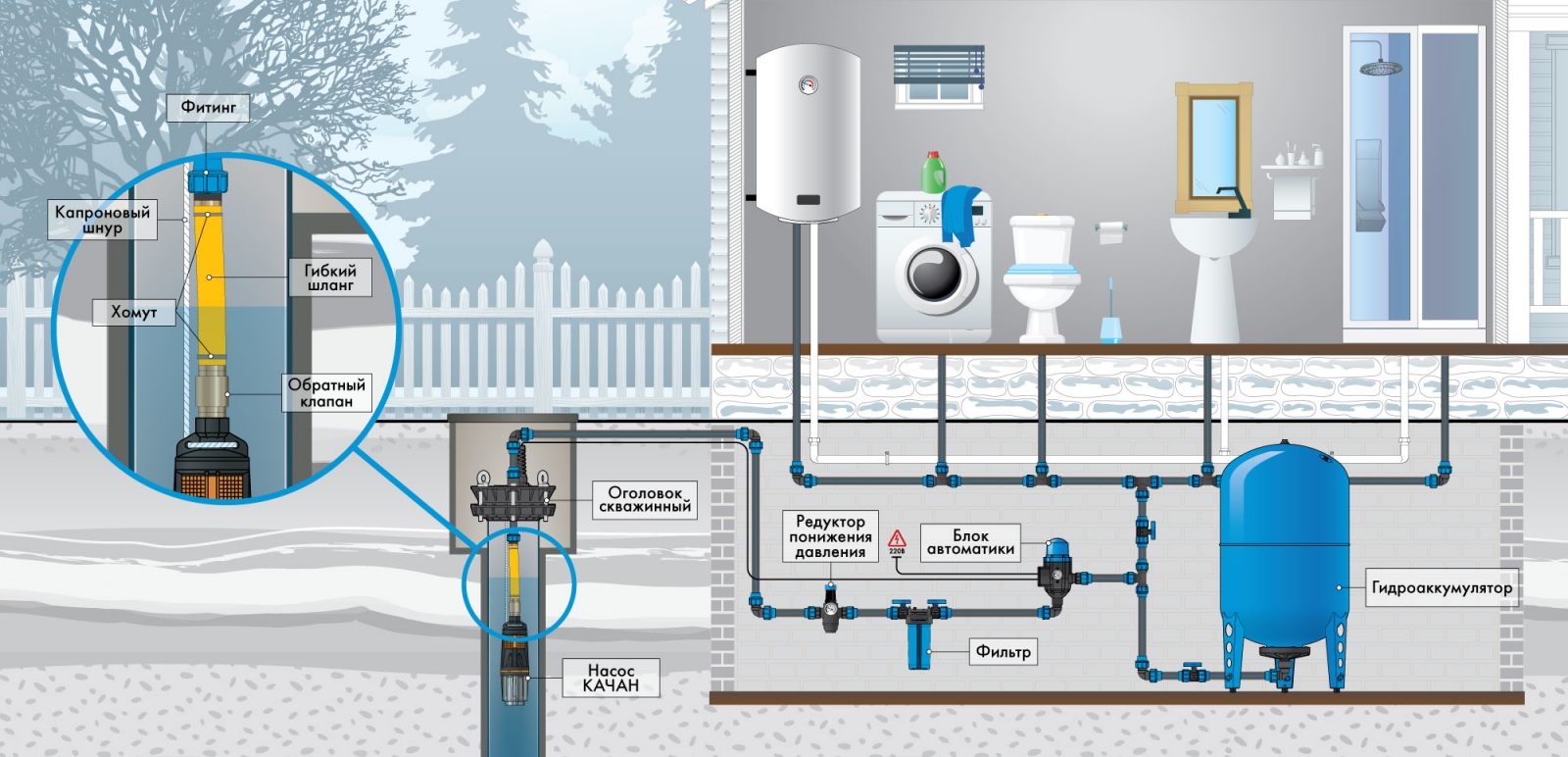

Из чего состоит система водоснабжения

Если отбросить вариант с централизованным водоснабжением, то для ХВС в частном доме придется обустроить достаточно сложную систему. Она состоит из нескольких компонентов:

• Насос. Для скважин используются погружные модели. Они работают тихо и качают воду с большой глубины. Для колодцев или неглубоких выработок подходят поверхностные насосные станции.
• Гидроаккумулятор. Это металлический бак с резиновой мембраной. Устройство держит стабильное давление в трубах и сокращает количество включений насоса. Когда открывается кран, вода поступает из бака. Насос запускается лишь в том случае, если давление падает ниже установленного порога.
• Реле давления. Оно следит за тем, чтобы напор оставался стабильным. Когда давление падает ниже установленного значения, автомат включает насос, а затем вновь выключает его.
• Манометр. Предназначен для визуального контроля давления.
• Реле сухого хода. Защищает насос от включения, если вода в источнике закончилась.
• Редуктор понижения давления. Оберегает систему от избыточного напора, который может возникать при запуске насоса.
• Обратный клапан. Предотвращает возврат жидкости из труб в насос. Если не поставить его, механизм может сломаться.
• Фильтры. Прежде чем вода попадет в кран, ее нужно подготовить. Как минимум, требуется механический фильтр, который задержит песок и взвеси. Они могут повредить крыльчатку насоса и испортить дорогую технику. Если лабораторный анализ покажет много железа и солей в составе, то необходимо добавлять системы обезжелезивания и умягчения. А для использования воды в качестве питьевой потребуется угольный фильтр перед краном.
• Трубы. Они проходят как снаружи, так и внутри дома. Материал и диаметр подбираются исходя из условий проекта.
• Тройники, краны, гребенки. Они служат для распределения жидкости между потребителями и соединения труб в полноценную систему водоснабжения частного дома.

Если используется подключение к централизованной сети, а давление устраивает, от автоматики можно отказаться. Достаточно поставить редуктор для защиты системы и соединить трубы при помощи фитингов.

Проектирование водопровода в доме

Некоторые считают проект лишней тратой денег. Кажется, что продумать местоположение раковины и душевой не сложно, а трубы можно купить с запасом и сразу уложить на месте.

На практике такой подход часто приводит к проблемам. Выясняется, что насос не тянет воду до дальней точки, а прокладку труб можно было бы оптимизировать. Если используется полипропилен, проблемы растут — спаяв соединение однажды, его не получится разъединить.

Профессиональный проект решает эти трудности. Инженер определяет, какого диаметра трубы ставить на каждом участке, чтобы напор не падал при одновременном включении нескольких кранов. Специалист учтет глубину промерзания грунта для наружной части и составит спецификацию со всеми фитингами и материалами. Услуга стоит денег, но экономит бюджет на исправлении ошибок и покупке лишних материалов.

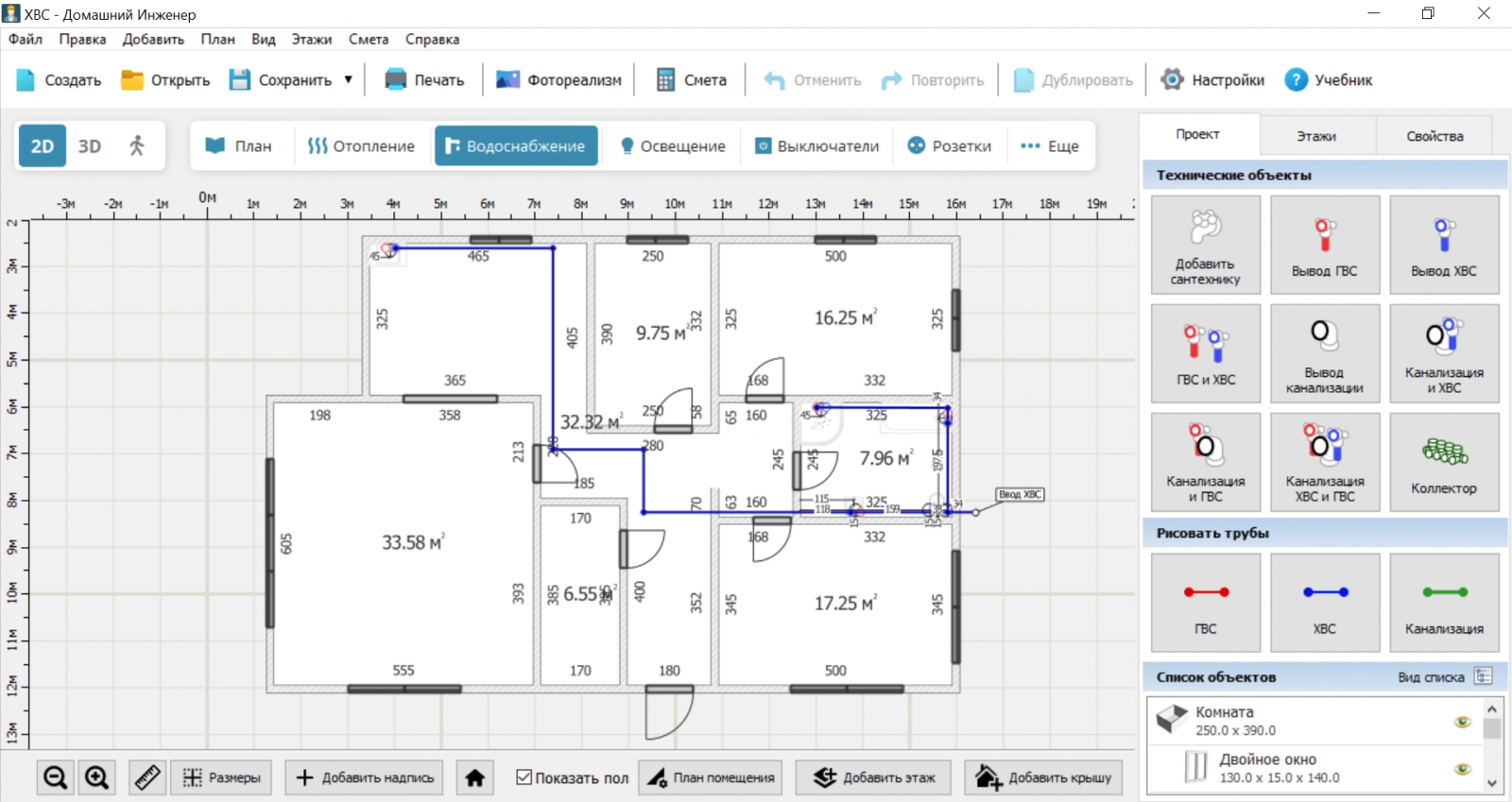

Однако для дачи или небольшого дома проект можно сделать и самому. Для этого стоит использовать специальную программу. Удобный вариант — Домашний Инженер 3D. Это приложение с понятным интерфейсом, в котором можно разобраться за один вечер.

Просто начертите коттедж, расставьте сантехнику, а затем нарисуйте трассы так, как будто делаете это ручкой на листке. В результате вы получите понятную схему водоснабжения. Можно заранее заметить, что магистраль пересечется с вентиляционным коробом или попадет в зону, где вы планировали повесить шкаф. Даже если монтировать систему будет профессиональная бригада, схема будет не лишней. Будет проще объяснять специалистам, что именно от них требуется.

Основные этапы при устройстве водоснабжения

Когда проект водоснабжения будет готов, приступайте к практической части. Разберем каждый шаг детально.

Выбор труб

Перед тем как провести воду в частном доме, нужно закупить трубы. Их материал влияет на то, сколько прослужит система и насколько сложно ее будет собирать.

• Полипропилен. Самый бюджетный вариант. Трубы соединяют паяльником, в результате получается монолитное, неразборное соединение. Если ошиблись при монтаже, нужно вырезать участок и провести всю процедуру заново. Для горячей воды берите армированные трубы, иначе они деформируются от температуры.
• Металлопластик. Хорошо гнется и держит форму. Монтируется на обжимные или пресс-фитинги. Обжимные соединения с гайками лучше оставлять на виду — иногда их нужно подтягивать. Пресс-фитинги ставят специальным инструментом, соединение становится необслуживаемым, и его можно замоноличивать в стены или стяжку.
• Сшитый полиэтилен. Современный материал, гибкий и прочный. Соединяется надвижными гильзами, такие узлы получаются очень надежными. Идеален для коллекторной разводки. Можно проложить цельный кусок от гребенки до смесителя без единого стыка. Минус — цена выше и нужен специальный инструмент.
• ПНД питьевого класса. Идеальный вариант для наружного участка от скважины до дома. Такие трубы продаются в бухтах, поэтому можно уложить бесшовный отрезок.

Подбор оборудования

Выбирая насос, опирайтесь на две характеристики: сколько воды он качает за час и на какую высоту поднимает.

Чтобы рассчитать нужную величину подъема, узнайте глубину скважины или колодца. Учтите и длину горизонтальных участков — 10 метров по горизонтали приравняйте к 1 метру вертикали. Добавьте к этой цифре высоту самой верхней точки водоразбора в доме и получите итоговое значение.

Фильтры подбирайте после лабораторного анализа воды. Но вне зависимости от того, какой придет результат, поставьте грязевик. Этот элемент защитит оборудование от преждевременного износа. Если насос погружной, монтируйте грязевик перед гидроаккумулятором. Если поверхностный — перед самим агрегатом.

Подвод воды к дому

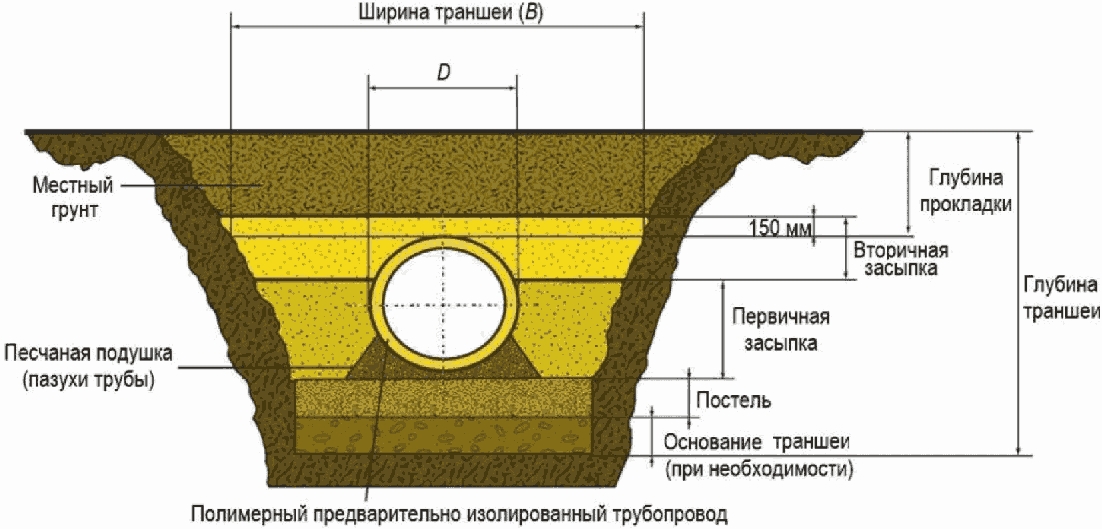

Чтобы проложить трубу от источника до строения, выкопайте траншею. Глубина должна быть ниже отметки промерзания почвы в вашем регионе. Для средней полосы это примерно 1,5–1,8 метра. На дно канавы насыпьте песок слоем 10–15 см. Он создаст амортизирующую подушку.

ПНД-трубу укладывайте в защитную гофру или прямо на песок. Если заглубиться на нужную величину не получается из-за высоких грунтовых воды или скальных пород, используйте греющий кабель и теплоизоляцию. Нагреватель проложите вдоль трубы или наматывайте на нее, сверху наденьте оболочку из пенополистирола или экструдированного пенополистирола.

Введите трубу в дом через гильзу в фундаменте. Место прохода загерметизируйте, чтобы в подвал не попала влага и не забрались грызуны.

Разводка воды внутри дома

Для внутренней разводки труб используйте одну из двух схем: последовательную или коллекторную.

При последовательном методе нужно проложить магистраль по одной из стен дома, а затем отвести от нее дополнительные трубы к каждому прибору. Так вы сэкономите материал. Но у такой схемы есть недостаток: если одновременно открыть два крана, напор в обоих упадет. Человек в душе почувствует, как меняется температура, когда на кухне включат воду.

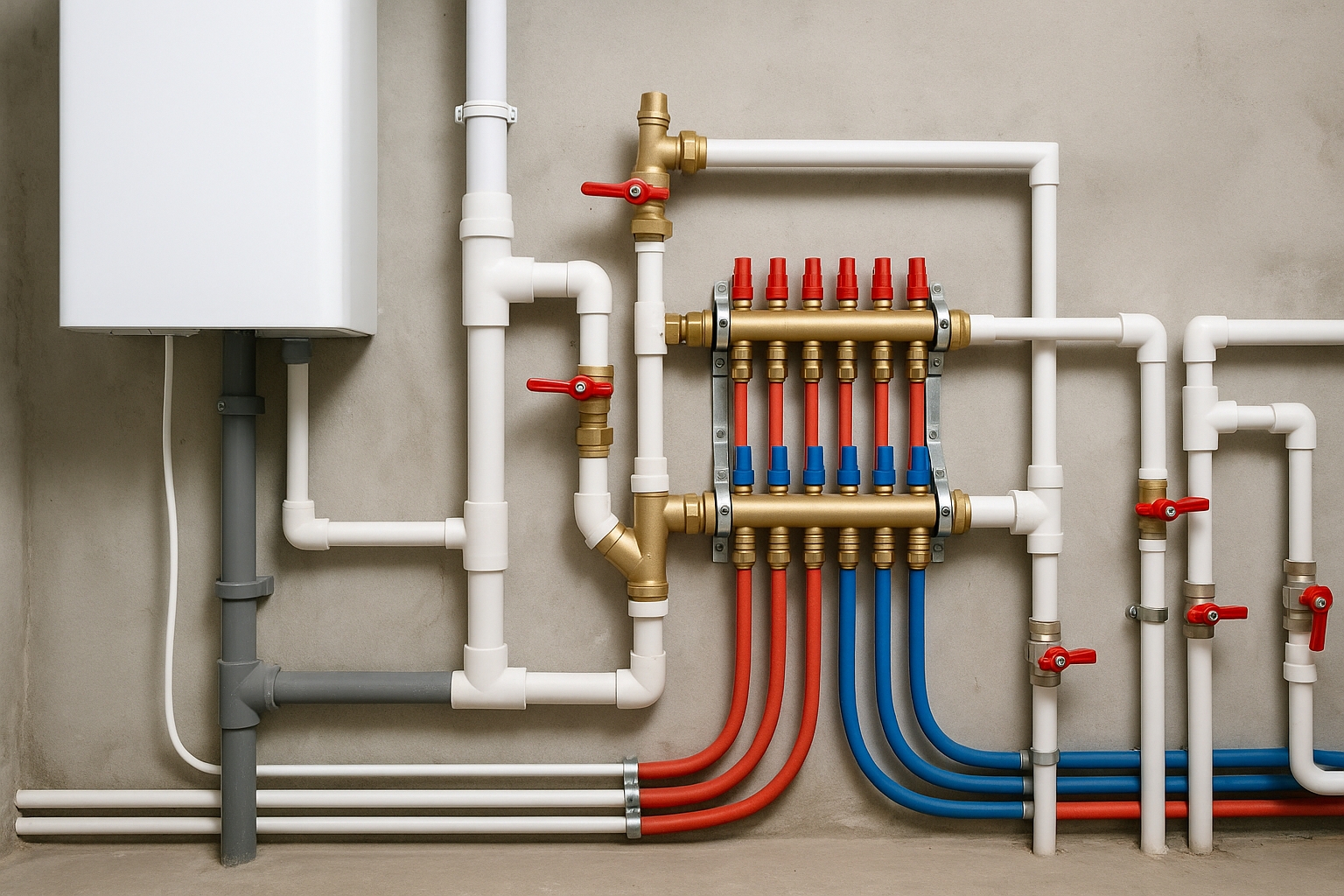

При коллекторной схеме используется распределительная гребенка. От нее к каждому сантехническому прибору нужно проложить отдельную ветку. Труб уйдет больше, зато давление на всех точках останется стабильным. Для ремонта достаточно перекрыть кран на нужном луче коллектора. Вода в остальном доме будет идти как обычно.

Важно: если вы монтируете водопровод в частном доме своими руками одновременно с системой ГВС, не забудьте разделить коллекторы. Иначе жидкости будут перемешиваться.

Установка фильтров

Фильтры обычно ставят до того, как трубы разойдутся по дому. Первым монтируйте механический фильтр грубой очистки. Он задержит крупные частицы, которые могут повредить более тонкое оборудование или бытовую технику. Затем последовательно подключайте фильтры тонкой очистки и системы водоподготовки.

Обязательно предусмотрите байпас — обводную линию с кранами. Он позволит пустить воду в обход фильтров. Когда придет время менять картриджи или промывать колбы, перекройте краны на фильтрах, откройте обвод. Водоснабжение в частном доме продолжит функционировать, пока вы занимаетесь заменой.

Проверка системы и запуск

Прежде чем окончательно закрыть трубы коробами или зашить их отделкой, испытайте систему. Эта процедура называется опрессовкой.

Заполните контур водой, выпустите воздух и с помощью насоса поднимите давление до уровня, который превышает рабочий в полтора-два раза. Оставьте трубопровод в таком состоянии на несколько часов, лучше на сутки. Следите за манометром: если давление падает, значит, где-то течет. Пройдите по всем соединениям с сухой салфеткой или бумагой — ищите микротрещины.

После успешной опрессовки подключайте автоматику, настраивайте реле давления и запускайте насос в постоянный режим.

Заключение

Обустройство водопровода в частном доме не терпит ошибок. Неудачно выбрали источник — рискуете остаться без воды в пик сезона. Не рассчитали напор насоса — придется мыть посуду под тонкой струйкой. Сэкономили на проекте — потратите вдвое на переделках.

Действуйте по порядку: начните с изучения вариантов, затем составьте схему, закупите материалы строго по списку и потом беритесь за монтаж. Качественные трубы, правильно подобранное оборудование и продуманная разводка окупятся годами беспроблемной работы. Вода будет течь из крана всегда, причем с тем напором и степенью чистоты, которые вы установили на этапе проектирования.
