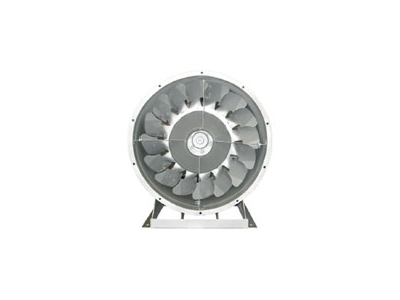

Вентилятор осевой Техвентпром ВО 30-160

Где купить

Отправить запрос

Цена: по запросу

МКС +7 (499) 709-79-79 На рынке с 2008 года

Вентиляторы предназначены для перемещения воздуха и других газовых смесей, не содержащих пыли и других твердых примесей, а также липких веществ и волокнистых материалов в количестве более 0,1 г/м2, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха.

Вентиляторы применяются:
– в системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей;
– в системах противодымной защиты зданий;
– для работы как с короткой сетью воздуховодов, так и без неё.
При работе с сетью только на стороне всасывания вентилятора полное сопротивление воздуховодов должно соответствовать статическому давлению Рsv, создаваемого вентилятором (Psv = Pv-Pdv).

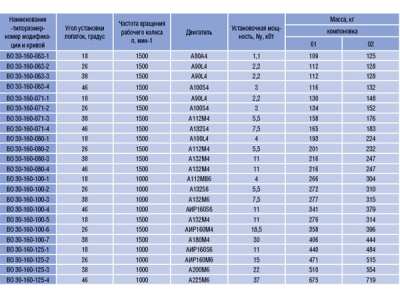

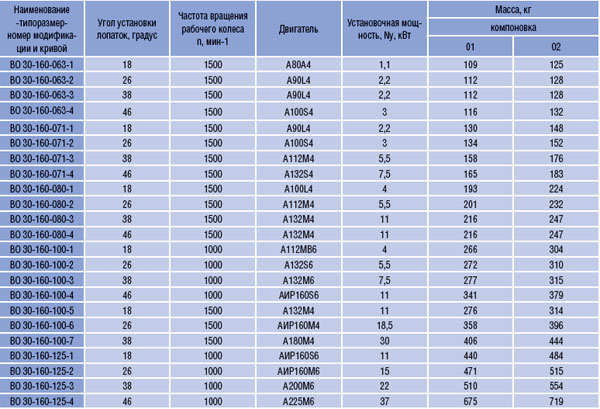

Технические характеристики

Технологии

• Конструкция ВО-30-160
  Конструкция ВО-30-160Рабочее колесо с большим относительным диаметром втулки, составляющим 70% от диаметра колеса. Особенностью вентиляторов является возможность установки лопаток под разными углами, благодаря этому вентилятор с одним
  диаметром колеса обеспечивает целую область режимов. Направляющий аппарат и встроенный диффузор осуществляют снижение скорости по-

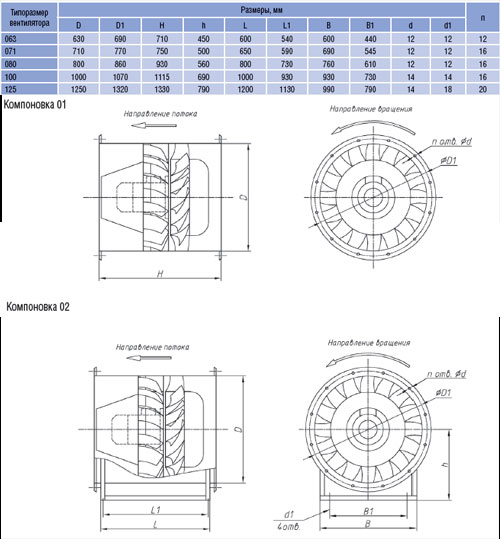

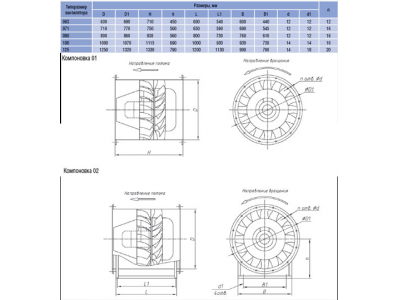

  тока в выходном сечении вентилятора и динамического давления вентилятора с одновременным увеличением создаваемого им статического давления. Вентилятор имеет две компоновки, отличающиеся креплением обечайки: фланцевое (компоновка 01) и на стойке (компоновка 02).
• Эксплуатация ВО-30-160
  Эксплуатация ВО-30-160Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У) климата и тропического (Т) климата 1-й, 2-й и 3-ей категории размещения по ГОСТ 15150.
  Условия эксплуатации:
  1. Температура окружающей среды от –40°С до +45°С (от –10°С до +50°С для тропического исполнения);
  2. Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м2;
  3. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
• Электродвигатели
  Электродвигатели

  В вентиляторах используются трехфазные асинхронные электродвигатели с короткозамкнутым ротором. Номинальная частота – 50 Гц, напряжение 380 В, степень защиты IP54. Электродвигатели допускается эксплуатировать при отклонении напряжения ±5% или отклонении частоты ±2%.

  Для эксплуатации в различных климатических условиях двигатели подразделяют по исполнению для эксплуатации в районах с умеренным (У), тропическим (Т), умеренно-холодным (УХЛ), холодным (ХЛ) климатом в условиях, определяемых категориями размещения:

  • 1 – на открытом воздухе;
  • 2 – под навесом;
  • 3 – в закрытых помещениях без искусственного регулирования климатических условий;
  • 4 – в закрытых помещениях с искусственно регулируемыми климатическими условиями.

  При 1-ой конструктивной схеме исполнения вентиляторов непосредственно на валу электродвигателя устанавливается рабочее колесо. При этом частота вращения рабочего колеса и электродвигателя совпадают. Использование преобразователя частоты позволит достигнуть заданных параметров работы без запаса, а также регулировать режимы работы вентилятора в процессе эксплуатации.

  Для вентиляторов, выполненных по 5-ой конструктивной схеме, привод осуществляется посредством ременной передачи. Это позволяет изменять рабочий режим вентилятора путем замены шкивов. В системах управления электродвигателями могут использоваться частотные преобразователи и устройства плавного пуска.

Документы

• Расширенные тех. хар-ки PDF, 1.16 Mb Скачать
