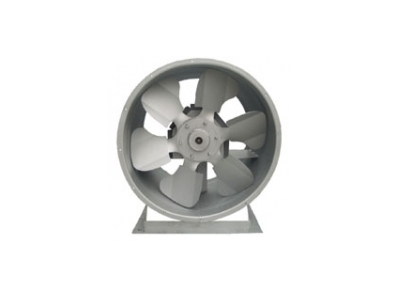

Вентилятор осевой Техвентпром ВОКМ-ДУ канальный для дымоудаления

Где купить

Отправить запрос

Цена: по запросу

МКС +7 (499) 709-79-79 На рынке с 2008 года

Вентиляторы предназначены для удаления образующихся при пожаре дымовоздушных смесей с температурой до 400°С в течение 120 минут и до 600°С в течение 120 минут. Могут применяться в составе общеобменной вентиляции. Перемещаемая среда должна быть не взрывоопасной, не содержать взрывчатые вещества, волокнистые и липкие материалы.

Вентиляторы предназначены для эксплуатации в условиях умеренного климата 1-й, 2-й и 3-й категории размещения по ГОСТ 15150–69. Окружающая среда должна быть не взрывоопасной, не содержать токопроводящую пыль, агрессивные газы и пары в концентрациях, разрушающих металлы и изоляцию.
В месте установки вентилятора среднее квадратическое значение виброскорости от внешних источников вибрации не должно превышать 2 мм/с.
Вентиляторы применяются в аварийных системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б по НПБ 105-95).

Технические характеристики

Технологии

• Устройство ВОКМ-ДУ

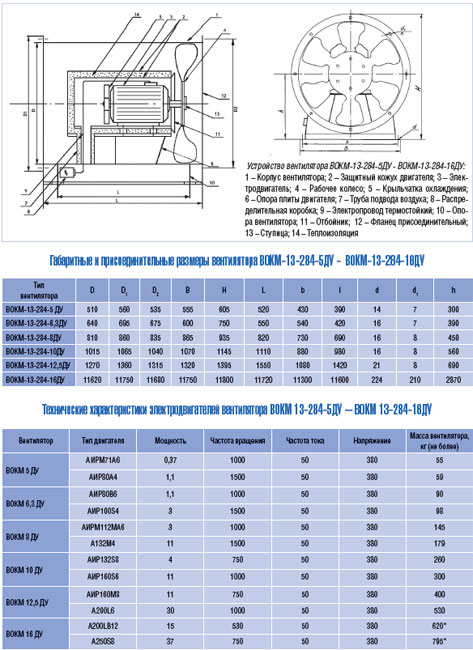

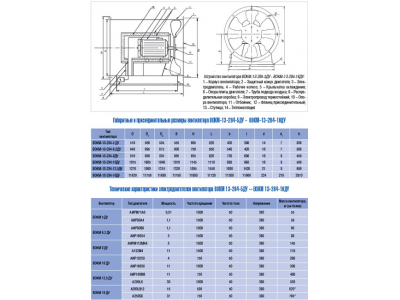

  Устройство ВОКМ-ДУВентиляторы ВОКМ-ДУ состоят из корпуса,рабочего колеса, электродвигателя, защитного кожуха. Корпус изготавливается из углеродистой стали Ст3cn (ГОСТ 380–94, ГОСТ 16523–89, ГОСТ 1050–88).
  Колесо имеет большой относительный диаметр втулки, что объясняется большими размерами электродвигателя и наличием защитного кожуха.
  Работоспособность вентиляторов при высокой температуре перемещаемой среды обеспечивается специальными конструктивными мерами, позволяющими обеспечить требуемый уровень защиты электродвигателя от теплового потока и его эффективное охлаждение при минимальном влиянии на объем перемещаемой дымо- газо- воздушной смеси.
  Принцип действия вентилятора заключается в передаче механической энергии от вращаемого электродвигателем рабочего колеса к подводимой через входной патрубок корпуса среде, в результате чего создается поток и повышается давление среды.
• Эксплуатация ВОКМ-ДУ
  Эксплуатация ВОКМ-ДУВентиляторы должны эксплуатироваться в соответствии с требованиями, изложенными в паспорте. Необходимо систематически проводить профилактические работы и планово-предупредительные ремонты вентиляторов. Особое внимание следует обращать на зазор между рабочим колесом и коллектором, состояние рабочего колеса для определения износа и повреждения лопаток, крепления рабочего колеса на валу, состояния покрытия, заземления электродвигателя и корпуса вентилятора. Досрочному списанию или капитальному ремонту подлежат вентиляторы, выполнившие свою функцию по прямому назначению при пожаре, подвергнутые оперативному восстановлению, но не обеспечивающие удовлетворительных результатов последующих испытаний в особом режиме. В этом случае вентиляторы
  подлежат демонтажу и замене.
  Вибрация, создаваемая вентилятором на рабочем месте, не должна превышать значений, установленных ГОСТ 12.1.012. В случае превышения указанных значений конструкцией вентиляционных систем должны быть предусмотрены средства их снижения до значений, нормированных ГОСТ 12.1.012.
  Уровни шума, создаваемые вентилятором на рабочем месте, не должны превышать значений, приведенных в ГОСТ 12.1.003. В случае превышения указанных значений конструкцией вентиляционных систем должны быть предусмотрены средства его снижения до значений, нормированных ГОСТ 12.1.003.
• Электродвигатели
  Электродвигатели

  В вентиляторах используются трехфазные асинхронные электродвигатели с короткозамкнутым ротором. Номинальная частота – 50 Гц, напряжение 380 В, степень защиты IP54. Электродвигатели допускается эксплуатировать при отклонении напряжения ±5% или отклонении частоты ±2%.

  Для эксплуатации в различных климатических условиях двигатели подразделяют по исполнению для эксплуатации в районах с умеренным (У), тропическим (Т), умеренно-холодным (УХЛ), холодным (ХЛ) климатом в условиях, определяемых категориями размещения:

  • 1 – на открытом воздухе;
  • 2 – под навесом;
  • 3 – в закрытых помещениях без искусственного регулирования климатических условий;
  • 4 – в закрытых помещениях с искусственно регулируемыми климатическими условиями.

  При 1-ой конструктивной схеме исполнения вентиляторов непосредственно на валу электродвигателя устанавливается рабочее колесо. При этом частота вращения рабочего колеса и электродвигателя совпадают. Использование преобразователя частоты позволит достигнуть заданных параметров работы без запаса, а также регулировать режимы работы вентилятора в процессе эксплуатации.

  Для вентиляторов, выполненных по 5-ой конструктивной схеме, привод осуществляется посредством ременной передачи. Это позволяет изменять рабочий режим вентилятора путем замены шкивов. В системах управления электродвигателями могут использоваться частотные преобразователи и устройства плавного пуска.
