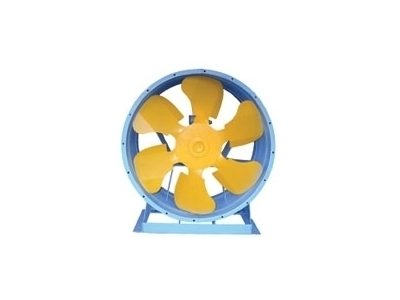

Вентилятор осевой Техвентпром ВО 25-188

Где купить

Отправить запрос

Цена: по запросу

МКС +7 (499) 709-79-79 На рынке с 2008 года

Вентиляторы для систем противодымной вентиляции устанавливаются в специальных приточных системах дымоудаления для создания избыточного давления в лестничные клетки, тамбуры-шлюзы и шахты лифтов зданий, чтобы предотвратить проникновение дыма в эти помещения и создать возможность проведения работ по борьбе с пожаром и по спасению людей и оборудования.

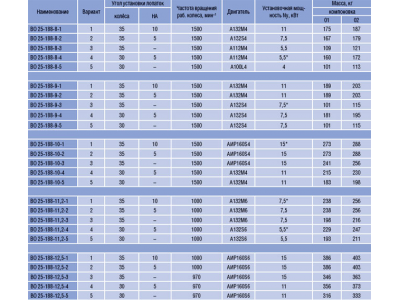

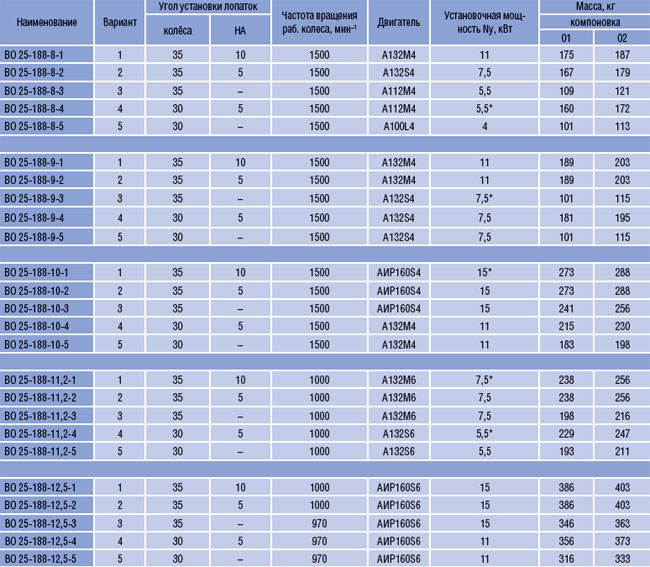

Технические характеристики

Технологии

• Конструкция ВО 25-188
  Конструкция ВО 25-188Вентиляторы имеют рабочее колесо с шестью листовыми лопатками, которые установлены с углами 30° или 35°. Перед рабочим колесом может быть установлен направляющий аппарат (НА) с углами установки лопаток 5° и 10° (на рисунке снизу).
  Направляющий аппарат создает подкрутку потока перед входом на лопатки колеса и обеспечивает повышение создаваемого вентилятором давления. Возможна работа вентилятора без направляющего аппарата. Таким образом, каждый вентилятор одного типоразмера имеет пять модификаций, отличающихся положением лопаток колеса и НА. Все элементы вентилятора имеют защитнодекоративное лакокрасочное покрытие.

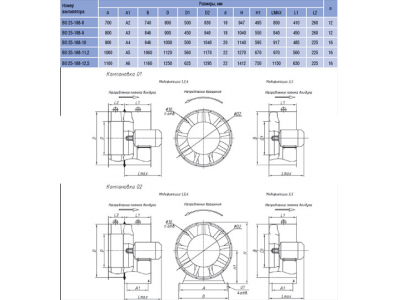

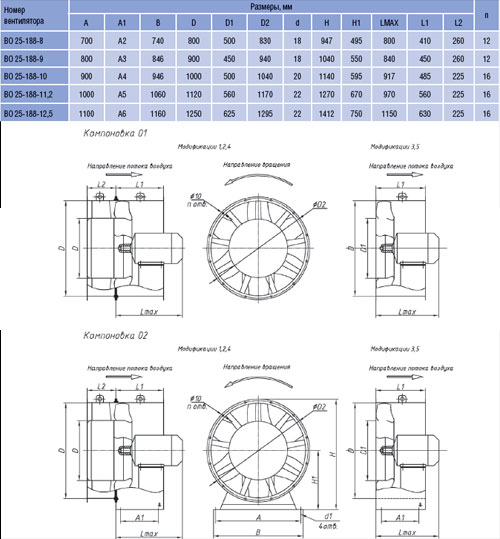

  Вентилятор имеет две компоновки, отличающиеся креплением обечайки: фланцевое (компоновка 01) и на стойке (компоновка 02).
• Эксплуатация ВО 25-188
  Эксплуатация ВО 25-188Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У) климата и тропического (Т) климата 3-ей категории размещения по ГОСТ 15150–69.
  Условия эксплуатации:
  1. Температура окружающей среды от –40°С до +45°С (от –10°С до +50°С для тропического исполнения);
  2. Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м2;
  3. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора
• Электродвигатели
  Электродвигатели

  В вентиляторах используются трехфазные асинхронные электродвигатели с короткозамкнутым ротором. Номинальная частота – 50 Гц, напряжение 380 В, степень защиты IP54. Электродвигатели допускается эксплуатировать при отклонении напряжения ±5% или отклонении частоты ±2%.

  Для эксплуатации в различных климатических условиях двигатели подразделяют по исполнению для эксплуатации в районах с умеренным (У), тропическим (Т), умеренно-холодным (УХЛ), холодным (ХЛ) климатом в условиях, определяемых категориями размещения:

  • 1 – на открытом воздухе;
  • 2 – под навесом;
  • 3 – в закрытых помещениях без искусственного регулирования климатических условий;
  • 4 – в закрытых помещениях с искусственно регулируемыми климатическими условиями.

  При 1-ой конструктивной схеме исполнения вентиляторов непосредственно на валу электродвигателя устанавливается рабочее колесо. При этом частота вращения рабочего колеса и электродвигателя совпадают. Использование преобразователя частоты позволит достигнуть заданных параметров работы без запаса, а также регулировать режимы работы вентилятора в процессе эксплуатации.

  Для вентиляторов, выполненных по 5-ой конструктивной схеме, привод осуществляется посредством ременной передачи. Это позволяет изменять рабочий режим вентилятора путем замены шкивов. В системах управления электродвигателями могут использоваться частотные преобразователи и устройства плавного пуска.

Документы

• Расширенные тех. хар-ки PDF, 1.70 Mb Скачать
