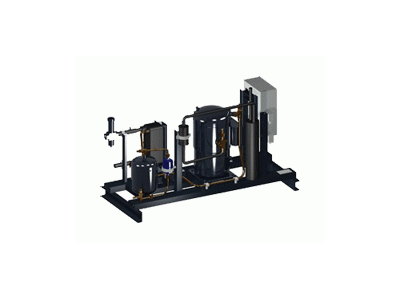

Холодильные агрегаты Остров ABS-H герметичный спиральный компрессор/конденсатор водяного охлаждения

Где купить

Агрегаты применяются в составе холодильных систем для технологических процессов и кондиционирования на промышленных предприятиях, оснащения складов хранения и морозильных камер, изготовления продуктов питания и в торговых организациях.

Технические характеристики

Технологии

• Герметичный спиральный компрессор Maneurop
  Герметичный спиральный компрессор Maneurop

  Герметичный спиральный компрессор Maneurop в общем неразборном корпусе с электродвигателем, заправлен холодильным маслом, уровень которого контролируется через смотровое стекло.

  В корпус компрессора установлен сервисный штуцер для подключения к полости всасывания и штуцер для подключения трубопровода масла. В нагнетательный патрубок встроен обратный клапан. Картер компрессора оснащен нагревателем масла, электродвигатель реле защиты от перегрева обмоток.

  Компрессор комплектуется запорными вентилями и реле давления на линиях всасывания и нагнетания хладагента.

• Дополнительный нагрев картера компрессора
  Дополнительный нагрев картера компрессораОпция К1: дополнительный картерный нагреватель, термостат, теплоизоляция картера компрессора.
• Комплекты
  КомплектыМаслоохладитель воздушного охлаждения.
  Шкаф управления вентиляторами маслоохладителя.
• Конденсатор водяного охлаждения
  Конденсатор водяного охлаждения

  Конденсатор водяного охлаждения охлаждается водой или низкозамерзающей жидкостью. Конструктивное исполнение конденсатора - пластинчатый или кожухотрубный.

• Линия всасывания
  Линия всасыванияОпция Y1: теплоизолированный трубопровод, фильтр-очиститель.
• Линия жидкого хладагента
  Линия жидкого хладагентаОпция Н1: трубопровод, фильтр-осушитель, смотровое стекло, запорный вентиль.
• Линия нагнетания: трубопровод
• Отделение жидкого хладагента на линии всасывания
  Отделение жидкого хладагента на линии всасыванияОпция А1: теплоизолированный отделитель жидкости.

• Отделение и возврат масла в компрессор
  Отделение и возврат масла в компрессорОпция М1: отделитель масла, нагреватель отделителя масла, смотровое стекло на линии возврата масла в компрессор.
• Рама
  РамаРама является несущим и опорным элементом конструкции агрегата. Изготовлена из стального профиля, обладает достаточной жесткостью, окрашена высококачественной противокоррозионной композицией, устойчивой к климатическим факторам внешней среды. Обеспечивает возможность крепления агрегата к фундаменту и удобный доступ для технического обслуживания.
• Ресивер хладагента
  Ресивер хладагентаРесивер хладагента соответствует требованиям ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» и ПБ 03-584-03 «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных». Оснащен запорным вентилем на выходе.
• Состав агрегата

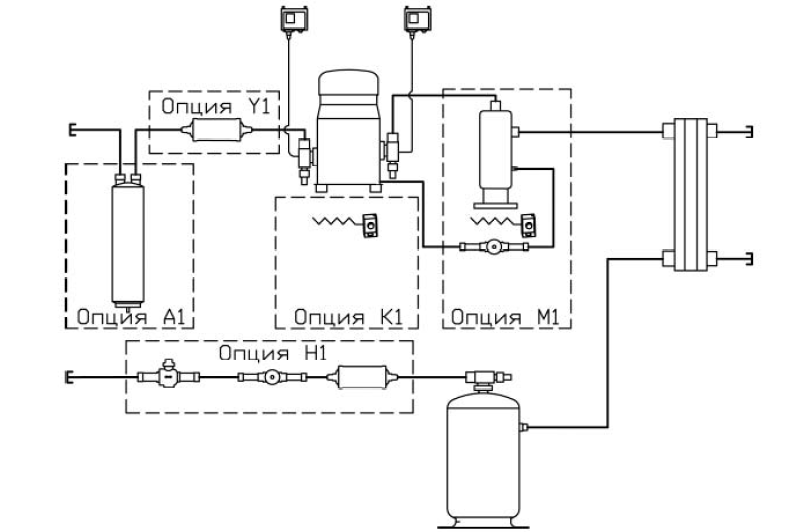

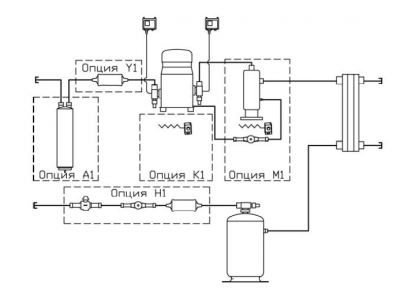

  Состав агрегата

  Агрегат представляет собой изделие полной заводской готовности, смонтированное на единой раме. Все составные части контура хладагента соединены трубопроводами. Контур испытан на прочность и герметичность. При поставке контур хладагента агрегата заполнен азотом особой чистоты до избыточного давления консервации, все отверстия заглушены. Электрическая часть агрегата собрана и испытана.
  Агрегаты сертифицированы на соответствие требованиям национальных стандартов РФ и маркируются знаком соответствия.
  На объекте эксплуатации необходимо соединить агрегат с контуром холодильной системы и подключить к электрической сети.

• Управление агрегатом
  Управление агрегатомОпция С3: клеммная коробка для подключения агрегата к электрической сети и шкафу управления;
  Опция С4: шкаф управления для подключения агрегата к электрической сети, оптимизации режима работы агрегата и защиты составных частей от недопустимых значений эксплуатационных параметров.
• Функциональные возможности
  Функциональные возможности

  Управление

  -пуском/остановом компрессора по уставке реле низкого давления компрессора;

  -задержкой между остановом и последующим пуском компрессора;

  -включением/отключением картерного нагревателя при останове/пуске компрессора;

  -ручным пуском/остановом компрессора;

  -давлением хладагента в ресивере (при наличии опции D1);

  Защита

  -электродвигателя компрессора от перегрузки по току;

  -шкафа управления от перегрузки по току;

  -компрессора от недопустимо высокого давления нагнетания;

  -электродвигателя компрессора от перегрева обмоток;

  -компрессора от попадания жидкого хладагента в картер путем выдачи сигнала закрытия электромагнитного клапана на линии подачи хладагента в испаритель при отказе установки;

  -компрессора от недопустимо низкого перепада давления масла (при наличии маслонасоса);

  -установки от возврата жидкого хладагента из ресивера в конденсатор (при наличии опции D1 или D3) во время длительного останова;

  -блокировка пуска компрессора при останове насосного агрегата или не достаточном расходе хладоносителя.

  Индикация

  -режимов и параметров работы установки;
