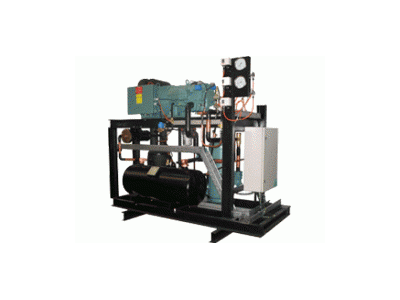

Холодильные агрегаты Остров APV-L бессальниковый (полугерметичный) винтовой компрессор/конденсатор выносной воздушного охлаждения

Где купить

Агрегаты применяются в составе холодильных систем для технологических процессов и кондиционирования на промышленных предприятиях, оснащения складов хранения и морозильных камер, изготовления продуктов питания и в торговых организациях.

Технические характеристики

Технологии

• Бессальниковый (полугерметичный) винтовой компрессор Bitzer
  Бессальниковый (полугерметичный) винтовой компрессор BitzerКомпрессор: бессальниковый (полугерметичный) винтовой компрессор Bitzerоснащен устройством защиты электродвигателя, контролирующим температуру обмоток, направление вращения, а также симметрию и пропадание фазы, задержку повторного пуска для предотвращения работы короткими циклами. Компрессор также оснащен датчиком для защиты от повышенной температуры нагнетания, встроенным перепускным клапаном, встроенным обратным клапаном, двумя электромагнитными клапанами для регулировки производительности и разгрузки старта, запорными вентилями на всасывании и нагнетании, трубопроводом подачи масла, включающим в себя электронное реле протока масла, фильтр тонкой очистки масла, смотровое стекло, электромагнитный клапан и запорный вентиль.
• Воздушное охлаждение масла
  Воздушное охлаждение масла

  Воздушное охлаждение масла

  Опция W1: обратный клапан, дифференциальный клапан давления на линии подачи масла.

• Контроль давления
  Контроль давленияОпция V1: манометры с глицериновым гасителем вибрации стрелки на линиях всасывания и нагнетания.
• Линия всасывания: трубопровод, фильтр-очиститель, теплоизоляция
• Линия нагнетания APV-M/APV-L/AMV-M/AMV-L
  Линия нагнетания APV-M/APV-L/AMV-M/AMV-LЛиния нагнетания: отделитель масла с предохранительным клапаном и запорными вентилями на линиях нагнетания и подачи масла, обратный клапан, регулятор давления в маслоотделителе, гильза для установки датчика температуры.
• Линия подачи масла
  Линия подачи маслаЛиния подачи масла: электронное реле протока масла, фильтр тонкой очистки масла, смотровое стекло, электромагнитный клапан, запорный вентиль.
• Отделение жидкого хладагента на линии всасывания
  Отделение жидкого хладагента на линии всасыванияОпция А1: теплоизолированный отделитель жидкости.

• Охлаждение масла
  Охлаждение масла

  Охлаждение масла хладагентом

  Опция W2, W3: теплообменник, эжектор.

  Эксплуатационная документация

  Руководство по эксплуатации, формуляр, паспорт, паспорт ресивера (при наличии опции P1).

• Переохлаждение жидкого хладагента (экономайзер)
  Переохлаждение жидкого хладагента (экономайзер)Опция E1: пластинчатый медно-паянный теплообменник, терморегулирующий вентель, электромагнитный клапан, смотровое стекло, фильтр на входе в порт экономайзера, реле давления, теплоизоляция.
• Рама
  РамаРама является несущим и опорным элементом конструкции агрегата. Изготовлена из стального профиля, обладает достаточной жесткостью, окрашена высококачественной противокоррозионной композицией, устойчивой к климатическим факторам внешней среды. Обеспечивает возможность крепления агрегата к фундаменту и удобный доступ для технического обслуживания.
• Регулирование давления конденсации APV-M-APV-L/AMV-M/AMV-L/AKV-M
  Регулирование давления конденсации APV-M-APV-L/AMV-M/AMV-L/AKV-M

  Опция D3: обратный клапан на линии слива хладагента в ресивер;

  Опция D4: обратный клапан на линии слива хладагента в ресивер, регулятор давления, запорный вентиль, регулятор давления в ресивере на линии перепуска хладагента.

• Регулирование температуры масла
  Регулирование температуры масла

  Опция Т1: трехходовой вентиль на линии подачи масла;

  Опция Т2: электромагнитный клапан на линии подачи масла.

• Ресивер хладагента
  Ресивер хладагентаРесивер хладагента соответствует требованиям ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» и ПБ 03-584-03 «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных». Оснащен запорным вентилем на выходе.

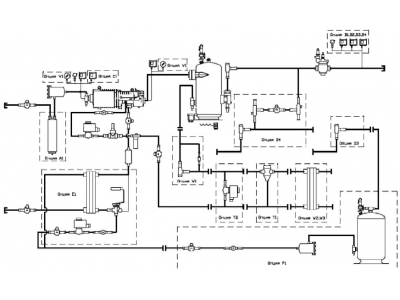

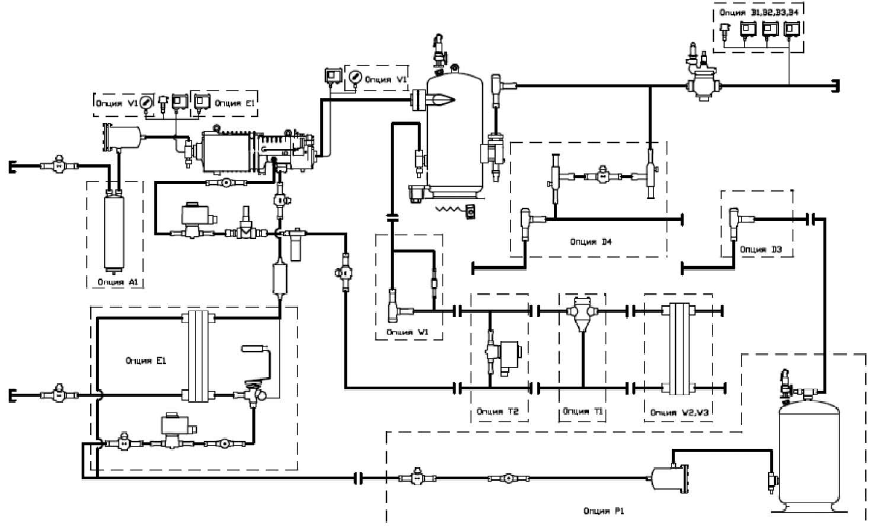

• Состав агрегата
  Состав агрегата

  Агрегат представляет собой изделие полной заводской готовности, смонтированное на единой раме. Все составные части контура хладагента соединены трубопроводами. Контур испытан на прочность и герметичность. При поставке контур хладагента агрегата заполнен азотом особой чистоты до избыточного давления консервации, все отверстия заглушены. Электрическая часть агрегата собрана и испытана.
  Агрегаты сертифицированы на соответствие требованиям национальных стандартов РФ и маркируются знаком соответствия.
  На объекте эксплуатации необходимо соединить агрегат с контуром холодильной системы и подключить к электрической сети.

• Управление агрегатом APV-M-APV-L/AMV-M/AMV-L/AKV-M
  Управление агрегатом APV-M-APV-L/AMV-M/AMV-L/AKV-M

  Опция С4: клеммная коробка для подключения агрегата к электрической сети и шкафу управления;

  Опция С7: шкаф управления с контроллером EWCM 418, подключенный к агрегату датчик давления на линии всасывания;

  Опция С8: шкаф управления с контроллером EWCM 418, включающий силовую часть (раздельный пуск обмоток электродвигателя), подключенный к агрегату датчик давления на линии всасывания.

• Управление вентиляторами конденсатора воздушного охлаждения APV-L/AMV-M/AMV-L-CPS-H/CPH-H/CPH-M/CPE-H/CPE-M/CPE-L
  Управление вентиляторами конденсатора воздушного охлаждения APV-L/AMV-M/AMV-L-CPS-H/CPH-H/CPH-M/CPE-H/CPE-M/CPE-L

  Опция В1: одно реле давления управления вентилятором конденсатора;

  Опция В2: два реле давления управления вентиляторами конденсатора;

  Опция B3: три реле давления управления вентиляторами конденсатора;(для APV-L/AMV-M/AMV-L/CPE-H/CPE-M/CPE-L)

  Опция B4: датчик давления на линии нагнетания.

• Функциональные возможности APV-L
  Функциональные возможности APV-L

  Управление

  -поддержание заданного давления всасывания (пуск, останов, регулирование производительности компрессора);

  -поддержание заданного давления конденсации (выдача управляющего сигнала для устройства управления работой вентиляторов конденсатора);

  -поддержание заданной температуры на нагнетании (выдача управляющего сигнала для устройства управления работой вентиляторов маслоохладителя);

  -управление временными задержками пуска и останова компрессора;

  -управление работой экономайзера (при наличии опции E1);

  -управление нагревателем отделителя масла.

  Защита

  -автоматическая защита компрессора (контроль пуска, последовательности фаз, асимметрия фаз, обрыва фазы, защита от перегрузки по току, повышенного и пониженного напряжения питания, повышенного давления нагнетания и пониженного давления всасывания, повышенной температуры нагнетания и низкого расхода масла);

  -выдача сигнала на закрытие электромагнитного клапана на линии подачи хладагента в испаритель при отказе компрессоров;

  -аварийное отключение.

  Индикация

  -режимов и параметров работы агрегата.
