Чиллеры Остров CKV-M конденсатор воздушного охлаждения/бессальниковый (полугерметичный) винтовой компрессор

Где купить

Установки охлаждения жидкости применяются для охлаждения хладоносителей: воды и растворов гликоля, а также других жидкостей, не вызывающих коррозию медных сплавов.

Технические характеристики

Технологии

• Бессальниковый (полугерметичный) винтовой компрессор Bitzer серии Compact
  Бессальниковый (полугерметичный) винтовой компрессор Bitzer серии CompactКомпрессор: бессальниковый (полугерметичный) винтовой компрессор Bitzer серии Compact в общем неразборном корпусе с электродвигателем и отделителем масла, заправлен холодильным маслом, уровень которого контролируется через смотровое стекло. Картер компрессора оснащен нагревателем масла, электродвигатель – реле защиты от перегрева обмоток, устройством регулирования производительности и разгрузки при старте, датчиком уровня масла. Компрессор комплектуется запорным вентилем на линии нагнетания и реле давления на линиях всасывания и нагнетания хладагента.
• Дополнительные опции (одна на контур)
  Дополнительные опции (одна на контур)

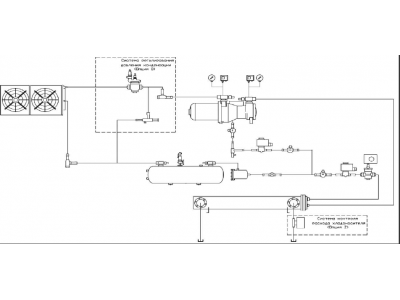

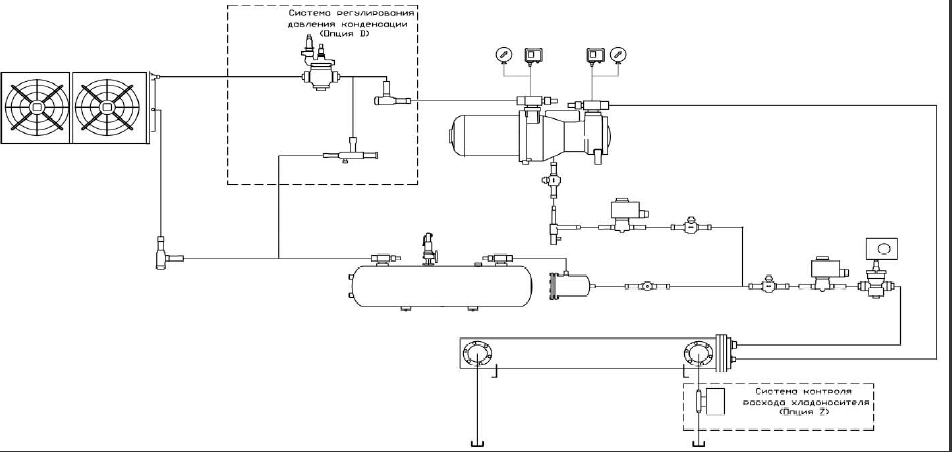

  - Система регулирования давления конденсации (опция D), включающая в себя гидравлический регулятор давления конденсации на нагнетании, гидравлический регулятор давления в ресивере, обратный клапан на трубопроводе нагнетания, обратный клапан на трубопроводе перепуска горячего газа в ресивер, запорный вентиль;

  - Система контроля расхода хладоносителя (опция Z), включает в себя реле протока.

• Жидкостной трубопровод
  Жидкостной трубопроводЖидкостной трубопровод, включающий фильтр-осушитель, смотровое стекло с индикатором влажности, соединительные трубопроводы, запорный вентиль, терморегулирующий вентиль, электромагнитный клапан.
• Конденсатор воздушного охлаждения
  Конденсатор воздушного охлажденияКонденсатор воздушного охлаждения. Высокоэффективный теплообмен достигается оптимальным сочетанием профилированных алюминиевых пластин и медных трубок с оребренной внутренней поверхностью. Применены осевые вентиляторы низкого энергопотребления. Корпус конденсатора изготовлен из оцинкованной стали, покрыт эмалью и обладает повышенной коррозионной стойкостью.
• Переохлаждение жидкого хладагента (экономайзер)
  Переохлаждение жидкого хладагента (экономайзер)Опция E1: пластинчатый медно-паянный теплообменник, терморегулирующий вентель, электромагнитный клапан, смотровое стекло, фильтр на входе в порт экономайзера, реле давления, теплоизоляция.
• Ресивер хладагента
  Ресивер хладагентаРесивер хладагента соответствует требованиям ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» и ПБ 03-584-03 «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных». Оснащен запорным вентилем на выходе.
• Система охлаждения компрессора впрыском жидкого хладагента
• Система управления
  Система управления

  Система управления: обеспечивает функции управления, автоматической защиты и коммутации силовых цепей агрегата.

  Состав системы:
  Реле низкого и высокого давления для защиты компрессора;
  Манометры высокого и низкого давления, заполненные глицерином;
  Датчики высокого и низкого давления;
  Датчик температуры на нагнетании;
  Пылевлагозащищенный шкаф управления и электропитания агрегата, полностью скоммутированный с элементами агрегата (класс защиты по ГОСТ 14254 - IP54).
  Корпус шкафа управления изготовлен из металла, окрашенного порошковой эмалью.

• Состав агрегата
  Состав агрегата

  Агрегат представляет собой изделие полной заводской готовности, смонтированное на единой раме. Все составные части контура хладагента соединены трубопроводами. Контур испытан на прочность и герметичность. При поставке контур хладагента агрегата заполнен азотом особой чистоты до избыточного давления консервации, все отверстия заглушены. Электрическая часть агрегата собрана и испытана.
  Агрегаты сертифицированы на соответствие требованиям национальных стандартов РФ и маркируются знаком соответствия.
  На объекте эксплуатации необходимо соединить агрегат с контуром холодильной системы и подключить к электрической сети.

• Состав установки
  Состав установкиУстановки охлаждения жидкости представляют собой изделия полной заводской готовности, смонтированные на единой раме. Заводская готовность предусматривает коммутацию кабелями шкафов управления с электрическими элементами установок. Для ввода в эксплуатацию требуются подключение трубопроводов хладоносителя к испарителям, электрических кабелей к шкафу управления от распределительного устройства, а также заправка хладагентом.
• Теплоизолированный кожухотрубный испаритель (один на установку)
• Теплоизолированный трубопровод всасывания
• Трубопроводы контура оснащены сервисными штуцерами
• Функциональные возможности системыCKV-H/CKV-M/ CKV-L
  Функциональные возможности системыCKV-H/CKV-M/ CKV-L

  Функциональные возможности системы:

  -Поддержание заданной температуры хладоносителя (пуск, останов и регулирование производительности компрессоров);

  -Поддержание заданного давления конденсации (выдача управляющего сигнала для устройства управления работой вентиляторов конденсатора);

  – Автоматическая защита компрессоров (контроль запуска, контроль последовательности фаз, обрыва фазы, повышенного и пониженного напряжения, асимметрии фаз, защита от перегрузки по току, контроль давлений нагнетания и всасывания, температуры нагнетания, уровня масла, границ допустимых значений перегрева хладагента);

  -Отображение всей информации о работе установки на сенсорной панели оператора в виде мнемосхемы, включая отображение характерных параметров функционирующей установки;

  – Автоматическая диагностика установки с выдачей аварийных текстовых сообщений на русском языке;

  -Возможность аварийного отключения установки кнопкой на двери шкафа управления;

  -Возможность (без перепрограммирования) работы установки как самостоятельно, так и в составе комплекса холодоснабжения с прие-мом управляющих сигналов от шкафа управления верхнего уровня;

  -Возможность подключения установки к системе диспетчеризации, в том числе удаленной (через модем);

  Рама

  -Изготовлена из стального проката, обладает высокой жесткостью;

  -Окрашена высококачественной противокоррозионной композицией, устойчивой к неблагоприятным воздействиям окружающей среды;

  -Обеспечивает удобный доступ ко всем элементам системы для технического обслуживания и ремонта;

  -Обеспечивает простоту строповки изделия при погрузочно-разгрузочных работах;

  -Обеспечивает простоту крепления системы к фундаменту на месте установки.
