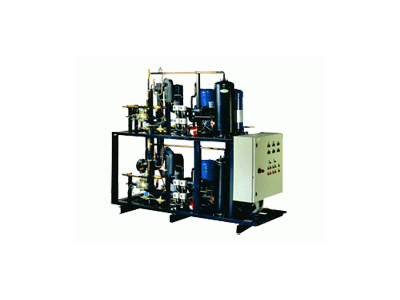

Чиллеры Остров CPS-H конденсатор выносной воздушного охлаждения/герметичный спиральный компрессор

Где купить

Установки охлаждения жидкости применяются для охлаждения хладоносителей: воды и растворов гликоля, а также других жидкостей, не вызывающих коррозию медных сплавов.

Технические характеристики

Технологии

• Герметичный спиральный компрессор Maneurop
  Герметичный спиральный компрессор Maneurop

  Герметичный спиральный компрессор Maneurop в общем неразборном корпусе с электродвигателем, заправлен холодильным маслом, уровень которого контролируется через смотровое стекло.

  В корпус компрессора установлен сервисный штуцер для подключения к полости всасывания и штуцер для подключения трубопровода масла. В нагнетательный патрубок встроен обратный клапан. Картер компрессора оснащен нагревателем масла, электродвигатель реле защиты от перегрева обмоток.

  Компрессор комплектуется запорными вентилями и реле давления на линиях всасывания и нагнетания хладагента.

• Дополнительный нагрев картера каждого компрессора
  Дополнительный нагрев картера каждого компрессораОпция К1: дополнительный картерный нагреватель, термостат, теплоизоляция картера компрессора.
• Испаритель: пластинчатый медно-паянный теплообменник, датчики температуры на входе выходе хладоносителя, теплоизоляция
• Конструктивное исполнение
  Конструктивное исполнениеОпция X2: конструктивное исполнение в два яруса.
• Контроль расхода хладоносителя
  Контроль расхода хладоносителяОпция Z1: реле потока.

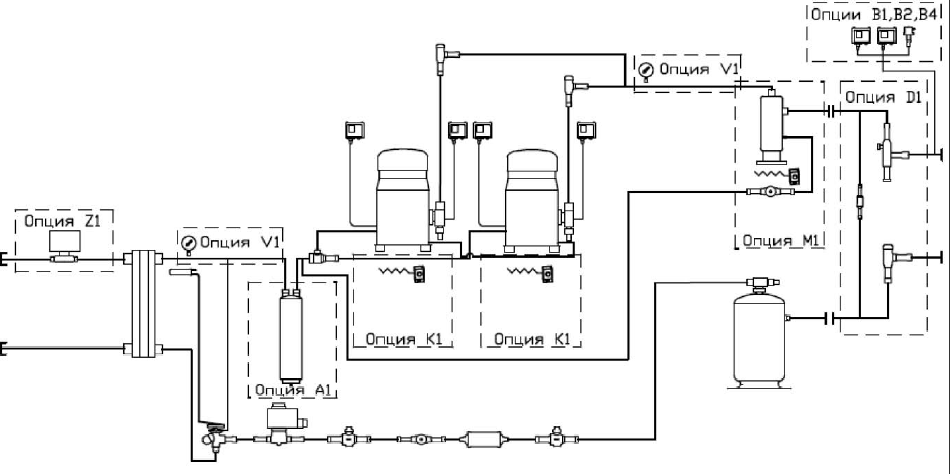

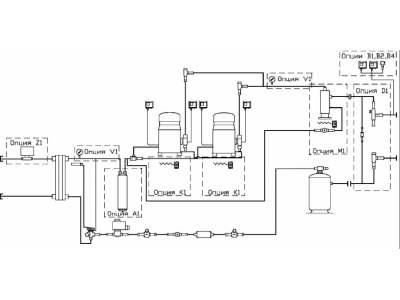

• Линия всасывания: всасывающий коллектор (для установок на двух компрессорах), теплоизоляция
• Линия жидкого хладагента: фильтр-осушитель, смотровое стекло, запорный вентиль, электромагнитный клапан, ТРВ
• Линия нагнетания: нагнетательный коллектор, обратный клапан на трубопроводе нагнетания каждого компрессора (для установок на двух компрессорах)
• Отделение жидкого хладагента на линии всасывания
  Отделение жидкого хладагента на линии всасыванияОпция А1: теплоизолированный отделитель жидкости.

• Отделение и возврат масла в компрессор
  Отделение и возврат масла в компрессорОпция М1: отделитель масла, нагреватель отделителя масла, смотровое стекло на линии возврата масла в компрессор.
• Рама
  РамаРама является несущим и опорным элементом конструкции агрегата. Изготовлена из стального профиля, обладает достаточной жесткостью, окрашена высококачественной противокоррозионной композицией, устойчивой к климатическим факторам внешней среды. Обеспечивает возможность крепления агрегата к фундаменту и удобный доступ для технического обслуживания.
• Регулирование давления конденсации каждого контура(чиллеры)
  Регулирование давления конденсации каждого контура(чиллеры)Опция D1: регулятор давления на линии нагнетания, регулятор или дифференциальный клапан давления на линии перепуска хладагента в ресивер, обратный клапан на линии слива хладагента в ресивер.
• Ресивер хладагента
  Ресивер хладагентаРесивер хладагента соответствует требованиям ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» и ПБ 03-584-03 «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных». Оснащен запорным вентилем на выходе.
• Состав установки
  Состав установкиУстановки охлаждения жидкости представляют собой изделия полной заводской готовности, смонтированные на единой раме. Заводская готовность предусматривает коммутацию кабелями шкафов управления с электрическими элементами установок. Для ввода в эксплуатацию требуются подключение трубопроводов хладоносителя к испарителям, электрических кабелей к шкафу управления от распределительного устройства, а также заправка хладагентом.
• Управление вентиляторами конденсатора воздушного охлаждения APV-L/AMV-M/AMV-L-CPS-H/CPH-H/CPH-M/CPE-H/CPE-M/CPE-L
  Управление вентиляторами конденсатора воздушного охлаждения APV-L/AMV-M/AMV-L-CPS-H/CPH-H/CPH-M/CPE-H/CPE-M/CPE-L

  Опция В1: одно реле давления управления вентилятором конденсатора;

  Опция В2: два реле давления управления вентиляторами конденсатора;

  Опция B3: три реле давления управления вентиляторами конденсатора;(для APV-L/AMV-M/AMV-L/CPE-H/CPE-M/CPE-L)

  Опция B4: датчик давления на линии нагнетания.

• Функциональные возможности CPS-H/CPH-H/CPH-M/CPE-H/CPE-M/CPE-L
  Функциональные возможности CPS-H/CPH-H/CPH-M/CPE-H/CPE-M/CPE-L

  Управление

  -пуском/остановом компрессора по уставке реле низкого давления компрессора;

  -задержкой между остановом и последующим пуском компрессора;

  -включением/отключением картерного нагревателя при останове/пуске компрессора;

  -пуском/остановом вентиляторов конденсатора одновременно с пуском/остановом компрессора;

  -ручным пуском/остановом компрессора;

  -пуском/остановом вентиляторов конденсатора по уставке реле давления управления вентиляторами конденсатора (при наличии опции В1 или В2);

  -давлением хладагента в ресивере (при наличии опции D1);

  -включением/отключением дополнительного картерного нагревателя по уставке термостата (при наличии опции К1);

  -включением/отключением нагревателя отделителя масла (при наличии опции M1) при останове/пуске компрессора.

  Защита

  -электродвигателя компрессора от перегрузки по току;

  -шкафа управления от перегрузки по току;

  -компрессора от недопустимо высокого давления нагнетания;

  -электродвигателя компрессора от перегрева обмоток;

  -компрессора путем отделения масла и возврата его в картер (при наличии опции М1);

  -компрессора от попадания жидкого хладагента в картер путем выдачи сигнала закрытия электромагнитного клапана на линии подачи хладагента в испаритель при отказе установки;

  -компрессора от недопустимо низкого перепада давления масла (при наличии маслонасоса);

  -компрессора от попадания жидкого хладагента в картер (при наличии опции А1);

  -установки от возврата жидкого хладагента из ресивера в конденсатор (при наличии опции D1) во время длительного останова;

  -компрессора от недопустимо низкой температуры масла в картере (при наличии опции К1);

  -блокировка пуска компрессора при останове насосного агрегата или не достаточном расходе хладоносителя.

  Индикация

  -режимов и параметров работы установки;

  -индикация температуры хладоносителя на экране блока управления;

  -индикация аварийных режимов, с выводом кода аварии на экран блока управления.

• Функциональные возможности(чиллеры)
  Функциональные возможности(чиллеры)

  Управление

  -пуском/остановом компрессора по уставке реле низкого давления компрессора;

  -задержкой между остановом и последующим пуском компрессора;

  -включением/отключением картерного нагревателя при останове/пуске компрессора;

  -пуском/остановом вентиляторов конденсатора одновременно с пуском/остановом компрессора;

  -ручным пуском/остановом компрессора;

  -пуском/остановом вентиляторов конденсатора по уставке реле давления управления вентиляторами конденсатора (при наличии опции В1 или В2);

  -включением/отключением дополнительного картерного нагревателя по уставке термостата (при наличии опции К1).

  Защита

  -электродвигателя компрессора от перегрузки по току;

  -шкафа управления от перегрузки по току;

  -компрессора от недопустимо высокого давления нагнетания;

  -электродвигателя компрессора от перегрева обмоток;

  -электродвигателей вентиляторов конденсатора от перегрева обмоток;

  -компрессора от попадания жидкого хладагента в картер путем выдачи сигнала закрытия электромагнитного клапана на линии подачи хладагента в испаритель при отказе установки;

  -компрессора от недопустимо низкого перепада давления масла (при наличии маслонасоса);

  -компрессора от попадания жидкого хладагента в картер (при наличии опции А1);

  -компрессора от недопустимо низкой температуры масла в картере (при наличии опции К1).

  Индикация

  -режимов и параметров работы установки;

  -индикация температуры хладоносителя на экране блока управления;

  -индикация аварийных режимов, с выводом кода аварии на экран блока управления.
