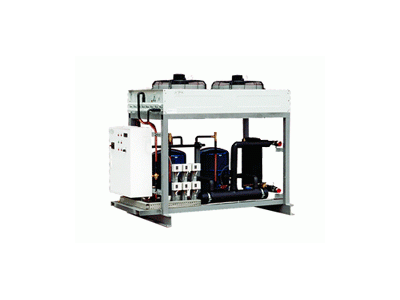

Чиллеры Остров CKH-M конденсатор воздушного охлаждения/герметичный поршневой компрессор

Где купить

Установки охлаждения жидкости применяются для охлаждения хладоносителей: воды и растворов гликоля, а также других жидкостей, не вызывающих коррозию медных сплавов.

Технические характеристики

Технологии

• Герметичный поршневой компрессор Maneurop
  Герметичный поршневой компрессор ManeuropГерметичный поршневой компрессор Maneurop в общем неразборном корпусе с электродвигателем, заправлен холодильным маслом, уровень которого контролируется через смотровое стекло. В корпус компрессора установлен сервисный штуцер для подключения к полости всасывания и штуцер для подключения трубопровода возврата масла. Картер компрессора оснащен нагревателем масла, электродвигатель – реле защиты от перегрева обмоток. Компрессор комплектуется запорными вентилями и реле давления на линиях всасывания и нагнетания хладагента.
• Дополнительный нагрев картера каждого компрессора
  Дополнительный нагрев картера каждого компрессораОпция К1: дополнительный картерный нагреватель, термостат, теплоизоляция картера компрессора.
• Испаритель: пластинчатый медно-паянный теплообменник, датчики температуры на входе выходе хладоносителя, теплоизоляция
• Конденсатор воздушного охлаждения
  Конденсатор воздушного охлажденияКонденсатор воздушного охлаждения. Высокоэффективный теплообмен достигается оптимальным сочетанием профилированных алюминиевых пластин и медных трубок с оребренной внутренней поверхностью. Применены осевые вентиляторы низкого энергопотребления. Корпус конденсатора изготовлен из оцинкованной стали, покрыт эмалью и обладает повышенной коррозионной стойкостью.
• Контроль давления
  Контроль давленияОпция V1: манометры с глицериновым гасителем вибрации стрелки на линиях всасывания и нагнетания.
• Контроль расхода хладоносителя
  Контроль расхода хладоносителяОпция Z1: реле потока.
• Линия всасывания: всасывающий коллектор (для установок на двух компрессорах), теплоизоляция
• Линия жидкого хладагента: фильтр-осушитель, смотровое стекло, запорный вентиль, электромагнитный клапан, ТРВ
• Линия нагнетания: нагнетательный коллектор, обратный клапан на трубопроводе нагнетания каждого компрессора (для установок на двух компрессорах)
• Отделение жидкого хладагента на линии всасывания
  Отделение жидкого хладагента на линии всасыванияОпция А1: теплоизолированный отделитель жидкости.

• Рама
  РамаРама является несущим и опорным элементом конструкции агрегата. Изготовлена из стального профиля, обладает достаточной жесткостью, окрашена высококачественной противокоррозионной композицией, устойчивой к климатическим факторам внешней среды. Обеспечивает возможность крепления агрегата к фундаменту и удобный доступ для технического обслуживания.

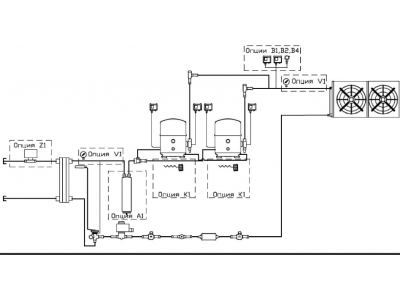

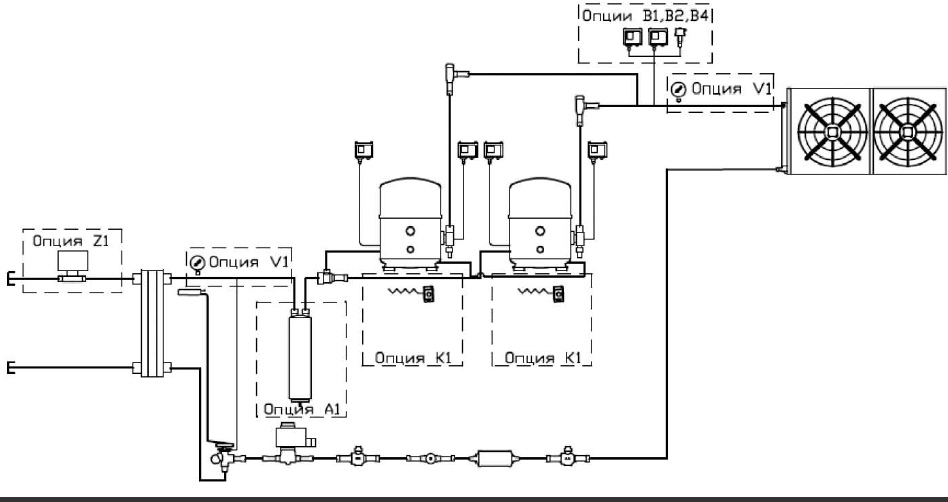

• Состав установки
  Состав установкиУстановки охлаждения жидкости представляют собой изделия полной заводской готовности, смонтированные на единой раме. Заводская готовность предусматривает коммутацию кабелями шкафов управления с электрическими элементами установок. Для ввода в эксплуатацию требуются подключение трубопроводов хладоносителя к испарителям, электрических кабелей к шкафу управления от распределительного устройства, а также заправка хладагентом.
• Управление вентиляторами конденсатора воздушного охлаждения
  Управление вентиляторами конденсатора воздушного охлажденияОпция В1: одно реле давления управления вентиляторами конденсатора;
  Опция В2: два реле давления управления вентиляторами конденсатора.
• Управление установкой(чиллеры)
  Управление установкой(чиллеры)

  Опция С5: шкаф управления с контроллером pCO (Carel) текстовой информационной панелью в комплекте с датчиками давления и температуры на линиях нагнетания и всасывания, датчиками температуры на входе выходе испарителя;

  Опция C6: шкаф управления с контроллером Simatic (Siemens) графической информационной панелью в комплекте с датчиками давления и температуры на линиях нагнетания и всасывания, датчиками температуры на входе выходе испарителя;

  Опция C11: шкаф управления с контроллерами Simatic (Siemens) графической информационной панелью, коммуникационным процессором в комплекте с датчиками давления и температуры на линиях нагнетания и всасывания, датчиками температуры на входе выходе испарителя.

• Функциональные возможности CKS-H/CKH-H/CKH-M
  Функциональные возможности CKS-H/CKH-H/CKH-M

  Управление

  -пуском/остановом компрессора по уставке реле низкого давления компрессора;

  -задержкой между остановом и последующим пуском компрессора;

  -включением/отключением картерного нагревателя при останове/пуске компрессора;

  -пуском/остановом вентиляторов конденсатора одновременно с пуском/остановом компрессора;

  -ручным пуском/остановом компрессора;

  -пуском/остановом вентиляторов конденсатора по уставке реле давления управления вентиляторами конденсатора (при наличии опции В1 или В2);

  -включением/отключением дополнительного картерного нагревателя по уставке термостата (при наличии опции К1).

  Защита

  -электродвигателя компрессора от перегрузки по току;

  -шкафа управления от перегрузки по току;

  -компрессора от недопустимо высокого давления нагнетания;

  -электродвигателя компрессора от перегрева обмоток;

  -электродвигателей вентиляторов конденсатора от перегрева обмоток;

  -компрессора от попадания жидкого хладагента в картер путем выдачи сигнала закрытия электромагнитного клапана на линии подачи хладагента в испаритель при отказе установки;

  -компрессора от недопустимо низкого перепада давления масла (при наличии маслонасоса);

  -компрессора от попадания жидкого хладагента в картер (при наличии опции А1);

  -компрессора от недопустимо низкой температуры масла в картере (при наличии опции К1).

  Индикация

  -режимов и параметров работы установки;

  -индикация температуры хладоносителя на экране блока управления;

  -индикация аварийных режимов, с выводом кода аварии на экран блока управления.
