Канальные фанкойлы Eden FCC

Где купить

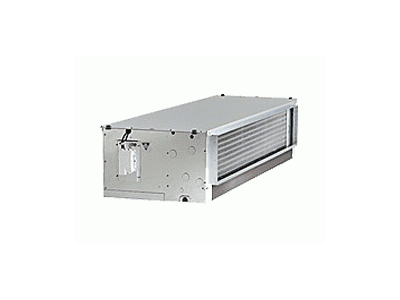

Несущая конструкция канальных фанкойлов горизонтального расположения Eden FCC изготовлена из оцинкованного металлического листа (1.0 мм), изолированного во всех точках прямого контакта с охлаждаемым воздухом. Поддон для сбора конденсата из оцинкованного и изолированного листа с соединениями для слива конденсата. Потолочное крепление для упрощения крепления и выравнивания аппарата.

Теплообменные батареи агрегата изготовлены из медных трубок с оребрением из алюминия. Гидравлические подсоединения расположены слева (смотря на выходное отверстие аппарата). Под заказ крепления могут быть справа. Коллекторы из меди с внешними подключениямии с наружной резьбой и легкодоступными воздухоотводчиками.

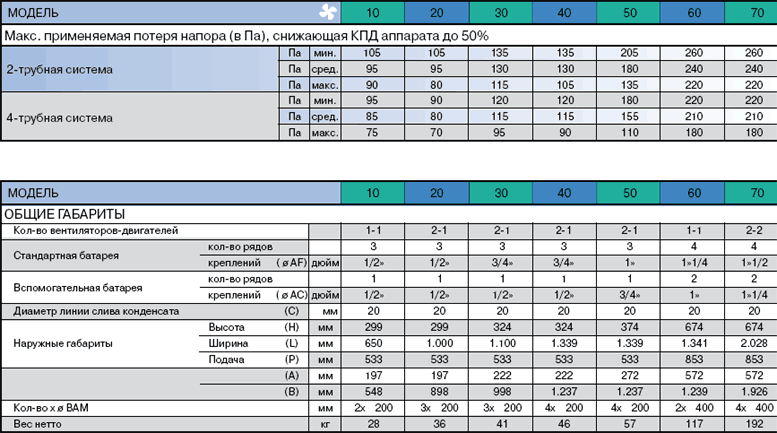

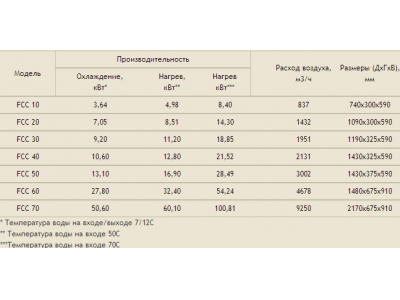

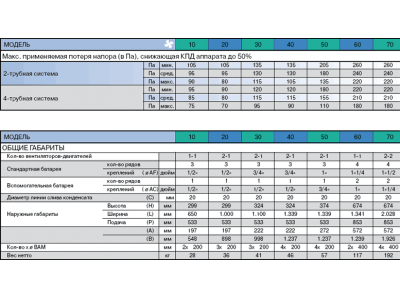

Технические характеристики

Технологии

• Аксессуары (FCC и FCV)
  Аксессуары (FCC и FCV)К базовым блокам FCC и FCV прилагается широкий ассортимент аксессуаров:
  • 3- или 2-ходовые клапаны;
  • SSP (только FCC) — секция подмеса наружного воздуха с заслонкой, управляемой вручную. Из оцинкованного листа, обеспечивает подачу наружного воздуха в помещение. Расход воздуха внутренней рециркуляции 100—66.6%, расход наружного воздуха 0—33.3%;
  • SRE — секция нагрева посредством ТЭНа (380 В). Выполнена с соблюдением международных стандартов безопасности. В комплект входит термостат безопасности с автоматическим перезапуском, интерфейсное реле для управления, электропроводка и пульт управления с главным выключателем и магнитным пускателем;
  • FAM — соединительный фланец;
  • GAM — антивибрационное присоединение;
  • PAM — прямой патрубок всасывания/подачи;
  • BAM — патрубок всасывания/подачи для подключения круглых воздуховодов;
  • RAM — патрубок всасывания/подачи с поворотом на 90°;
  • SFA — секция фильтрации воздуха. Легко извлекаемая, состоит из металлической рамы с фильтрующим элементом. Степень фильтрации EU3. Восстанавливается путем промывки водой, продувки струей воздуха;
  • Дополнительный теплообменник, теплообменник для нагрева (4-трубная система);
  • 4 и 6-рядные теплообменники.

• Двухтрубные и четырёхтрубные системы
  Двухтрубные и четырёхтрубные системыПо числу трубопроводов, используемых для переноса теплоносителя, климатические системы с фанкойлами делятся на:
  — двухтрубные (один теплообменник, в котором осуществляется нагревание или охлаждение воздуха);
  — четырёхтрубные (два теплообменника, в один из которых поступает теплоноситель от чиллера, а в другой — вода из системы отопления).
• Устройство фанкойла
  Устройство фанкойлаФанкойл состоит из теплообменника (устройства, в котором тепло передается от носителя к нагреваемой среде), электронагревателя (основной нагревательный элемент), вентилятора (осуществляет подачу воздуха), панели управления, электродвигателя, легкосъёмного фильтра (для очистки поступающего воздуха). Кроме этих обязательных элементов, фанкойл может быть оснащён: соединительной муфтой, входной решёткой, поддоном для дренажа, выходной решёткой и теплозвукоизоляцией.
• Электродвигатель и вентиляторы
  Электродвигатель и вентиляторыРадиальные вентиляторы двухстороннего всасывания с крыльчаткой из алюминия, с горизонтальной осью, сбалансированные статически и динамически. Электродвигатель однофазный, асинхронный, с защитой от перегрузки, имеет несколько скоростей вращения. Двигатель напрямую соединён с вентиляторами и крепится к корпусу с помощью эластичных опор для снижения уровня шума.
