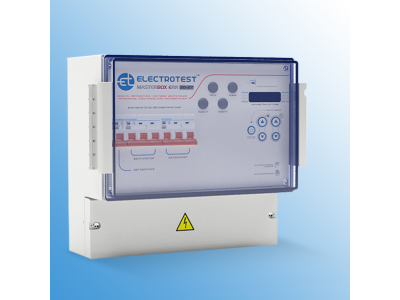

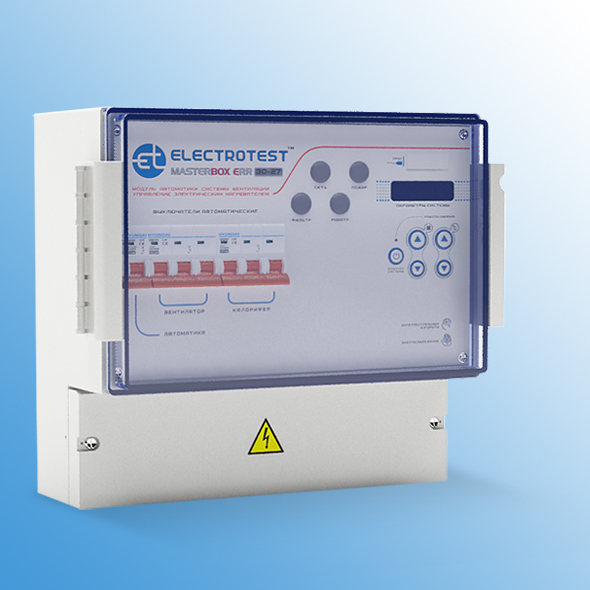

Модуль автоматики для систем вентиляции Electrotest MASTERBOX ERR 3D​

MASTERBOX ERR 3D — надежное решение для технических помещений

MASTERBOX ERR 3D является функциональным аналогом шкафа автоматики MASTERBOX ERR 3. Схемы подключения и инструкции по настройке ПО полностью идентичны.

Отличия:

• Управление электрокалорифером через контактор. Использование контактора вместо симистора повышает уровень шума при работе шкафа автоматики, что делает возможным его размещение только в технических помещениях.
• Больше разброс температуры. Погрешность поддержания температуры при использовании контактора составляет ± 3° С.
• Меньше размеры и вес. В шкафах ERR 3D отсутствует радиатор охлаждения, что уменьшает размеры необходимого монтажного пространства.
• Выше герметичность. В шкафах ERR 3D отсутствуют вентиляторы охлаждения, что позволило повысить степень защиты корпуса до уровня IP 65.
• Ниже стоимость. Отсутствие симистора и радиатора охлаждения позволяет снизить цену модуля.

Основные преимущества MASTERBOX ERR 3D:

Решение класса Premium

Модули автоматики обеспечивают самые широкие возможности по управлению всеми климатическими процессами — нагревом и охлаждением, вентиляторами и заслонками, рекуперацией, рециркуляцией. И все это — в компактном корпусе с удобным интерфейсом. Модули автоматики MASTERBOX управляют вентиляцией в роскошных частных домах, супермаркетах, спорткомплексах, учреждениях образования и здравоохранения — везде, где требуется качественное решение серьезных задач и соответствие высоким требованиям.

Интеллектуальный алгоритм терморегулирования

Мозг автоматики — патентованное программное ядро, использующее интеллектуальный алгоритм, основанный на экспертных оценках. Это значит, что автоматика непрерывно анализирует все показания датчиков, понимает динамику изменения температуры и мгновенно реагирует на них, как это делал бы живой диспетчер. Не нужно программировать модуль автоматики, закладывая в него многочисленные алгоритмы управления — он сам прекрасно знает, что делать. Просто подключите к нему оборудование.

Пусконаладка за 30 минут

Программное ядро уже полностью запрограммировано для работы с вентиляцией. Остается только настроить конфигурацию оборудования в сервисном меню, и уже через полчаса вы можете запустить систему вентиляции.

Надежная многоуровневая защита

Мощные механизмы защиты и индикации делают модули серии MASTERBOX ERR 3D надежным решением для российских условий. Модуль MASTERBOX ERR 3D прекрасно защищает оборудование от скачков напряжения, контролирует загрязнение фильтров, обмерзание, обрыв датчиков, включает резервное питание и сигнализирует об авариях и пожарах. В случае поломки оборудования автоматика старается сохранить работоспособность системы, отключая неисправные блоки обработки воздуха один за другим.

Совместимость с любым оборудованием

Модули MASTERBOX ERR 3D совместимы с вентиляционным оборудованием практически любого зарубежного или отечественного производителя: Breezart, Dimmax, DVS, Electrolux, Korf, Lessar, NED, Ostberg, Salda, SHUFT, Systemair, Vents, Vertro, WHEIL, Арктос, ВЕЗА, Лиссант и других.

Программируемые автоматы защиты

Один модуль может использоваться с двигателями любой мощности в пределах 7,5 кВт (3х400В). Больше нет нужды подбирать автоматы защиты двигателя под каждую конкретную установку. Фазность и сила тока подключенных вентиляторов задаются в сервисном меню. Поставили более мощный вентилятор? Нажмите три кнопки — и автомат защиты настроен на его силу тока. Это несравнимо более удобно, быстро и экономно, чем замена автомата.

Все возможности дистанционного управления

Выбирайте, как вам удобнее управлять вентиляцией: с выносного пульта, через SCADA-систему, с настенной сенсорной панели или с собственного смартфона по Интернет. Контролируйте все ключевые процессы, будьте в курсе аварий, задавайте пользовательские сценарии, быстро связывайтесь с техподдержкой в удобном бесплатном приложении.

Стандартизованное производство

MASTERBOX ERR 3D — это готовый к немедленному монтажу модуль автоматики с точно известным функционалом. Это стандартный серийный продукт. Если установленный в системе модуль вышел из строя — вы можете поставить вместо него новый, и он будет работать точно так же. Ваша система вентиляции отключится всего на полчаса.

Быстрое масштабирование

Если вы добавляете в систему вентиляции дополнительный вентилятор или увеличиваете мощность электронагрева, не нужно пересобирать и перепрограммировать шкаф автоматики. Просто добавьте к MASTERBOX дополнительный модуль расширения — по одному модулю на каждый новый вентилятор или новую ступень электрокалорифера. Максимальная мощность электронагрева, которой может управлять модуль — 1,24 МВт.

Гарантия 5 лет

Самый большой в отрасли гарантийный срок. В реальности модули отлично работают по 10-15 лет.

Технические характеристики

Технологии

• Выход на внешнюю сигнализацию об аварии
• ДУ включением/выключением или переключением режимов «День/Ночь»
• Задание индивидуального значения мощности для каждой ступени электрокалорифера
• Защита от замораживания по капиллярному термостату
• Защита питающих цепей автоматическими выключателями
• Защита сервисного меню паролем
• Контроль давления фреона
• Контроль загрязнения воздушного фильтра
• Контроль обрыва датчиков температуры
• Контроль работы вентилятора по датчику перепада давления с программируемой задержкой срабатывания, или по термоконтактам
• Контроль работы насоса рециркуляции с защитой по реле протока или по термоконтакту
• Контроль сигнала внешней пожарной сигнализации
• Программируемый автомат защиты двигателя – совместимость с однофазным и трехфазным оборудованием, защита по току и от перекоса или выпадения фаз
• Пульт дистанционного управления
  Пульт дистанционного управленияКомпактный пульт дистанционного управления подключается к модулям MASTERBOX по четырёхпроводной линии типа «витая пара». На физическом уровне связь осуществляется по интерфейсу RS 485, полудуплекс. Длина линии от пульта до модуля MASTERBOX - до 200 м. На программном уровне используется проприетарный протокол ELECTROTEST.
• Регулирование скорости – плавно или ступенчато, со снижением в случае недостаточного подогрева
• Световая индикация аварийных режимов с прерывистым звуковым сигналом и текстовым сообщением на дисплее
• Световая индикация подачи питающего напряжения и включения системы
• Световая индикация работы и аварии насоса
• Текстовые сообщения об аварийных ситуациях
• Три уровня активной защиты от замораживания по датчикам температуры
• Энергонезависимая память
