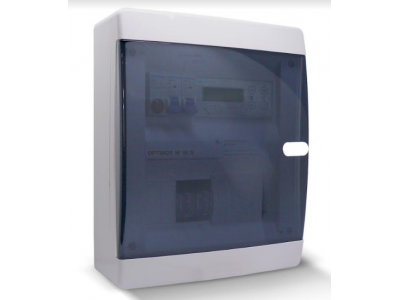

Шкаф автоматики вентиляции Electrotest OPTIBOX M W

Где купить

Отправить запрос

Цена: по запросу

Электротест Инжиниринг +7 (495) 789-96-06 На рынке с 1998 года

Шкаф автоматики вентиляции Electrotest OPTIBOX M W предназначен для управления системой вентиляции с электрическим нагревом и водяным или хладоновым охлаждением, с поддержкой рекуперации и дистанционным управлением. Устройства данной серии оптимально совместимы с оборудованием любого производителя: Breezart, Dimmax, DVS, Electrolux, Korf, Lessar, NED, Ostberg, Salda, SHUFT, Systemair, Vents, Vertro, WHEIL, Арктос, ВЕЗА и других.
Регулирование температуры:

• Интеллектуальный алгоритм терморегулирования — не требуется пусконаладка
• Регулирование температуры приточного воздуха
• Каскадное регулирование температуры воздуха в помещении, с ограничением min и max температуры приточного воздуха
• Поддержание температуры обратной воды
  Управление воздушным потоком:
• Управление приводом заслонки наружного воздуха с возвратной пружиной 1х230 В по сигналу ~230 В или 24 В
• Управление приточным (и вытяжным) вентиляторами суммарной силой тока до 18 А
• Плавное регулирование скорости вентилятора на выбор:
  - до 280 Вт (1х230 В) через встроенный регулятор,
  - до 5,5 кВт (3х400 В) через внешние регуляторы (встроенная силовая часть),
  - любой мощности через внешние регуляторы (модификация X).
  Управление нагревом
• Управление приводом трёхпозиционного клапана водяного калорифера по сигналу ~230 В или 24 В
  Управление охлаждением
• Водяным охладителем с 3-позиционным приводом клапана ~230 В
• Компрессорно-конденсаторным блоком с ЭМ-клапаном и датчиками давления фреона, ~230 В до 5 А, или фреоновым охладителем с собственной автоматикой
• Поочередное включение контуров в двухконтурных системах охлаждения для равномерного износа
  Управление рекуперацией
• Управление пластинчатым рекуператором без байпаса для экономии электроэнергии
• Контроль защиты от замораживания по датчику перепада давления
• Снижение скорости вентиляторов или выключение приточного при угрозе замораживания
  Защита и контроль
• Защита от перегрева калорифера по термоконтактам
• Защита от короткого замыкания по току
• Контроль загрязнения воздушного фильтра
• Контроль работы вентилятора по датчику перепада давления с программируемой задержкой срабатывания или по термоконтактам
• Контроль сигнала внешней пожарной сигнализации
• Контроль обрыва датчиков температуры
• Выход на внешнюю сигнализацию об аварии
• Защита сервисного меню паролем.
  Модификации
  OPTIBOX M W/x-x

• В модулях автоматики с обозначением “x-x” в конце поддерживается только синхронное включение-выключение вентиляторов с суммарной силой тока в пределах указанного диапазона (min-max). Рекомендуется подбирать автоматы защиты максимально близкого диапазона с ограничением нижнего порога.
  OPTIBOX M W/xx

  В модулях с обозначением “xx” в конце поддерживается питание внешнего частотного преобразователя, через который осуществляется регулирование скорости вентиляторов. Цифра означает максимальную мощность частотного преобразователя в киловаттах.
  OPTIBOX M W/SR

  В модулях модификации “SR” встроен синусоидальный регулятор оборотов вентилятора (электронный автотрансформатор) мощностью до 160/280 Вт (1х230В) для ручной регулировки скорости приточного или вытяжного вентилятора.

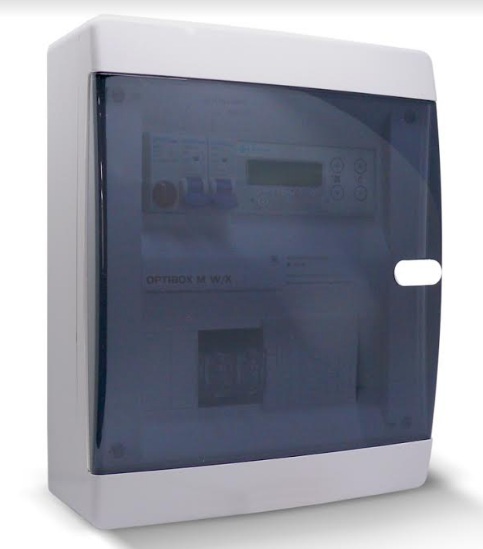

  OPTIBOX M W/X

  В модулях с литерой “X” отсутствуют мотор-автоматы. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов.
  OPTIBOX M W-TR24

  В шкафах установлен дополнительный источник питания ~24 В, позволяющий подключать приводы заслонок и клапанов, имеющие питание 24 В. При этом возможны те же четыре варианта управления вентиляторами: автоматы защиты с уставкой тока, питание частотного преобразователя, встроенный регулятор скорости SR или внешнее управление двигателями.

Технические характеристики

Технологии

• Выход на внешнюю сигнализацию об аварии
• ДУ включением/выключением или переключением режимов «День/Ночь»
• Задание индивидуального значения мощности для каждой ступени электрокалорифера
• Защита от замораживания по капиллярному термостату
• Защита питающих цепей автоматическими выключателями
• Защита сервисного меню паролем
• Контроль давления фреона
• Контроль загрязнения воздушного фильтра
• Контроль обрыва датчиков температуры
• Контроль работы вентилятора по датчику перепада давления с программируемой задержкой срабатывания, или по термоконтактам
• Контроль работы насоса рециркуляции с защитой по реле протока или по термоконтакту
• Контроль сигнала внешней пожарной сигнализации
• Программируемый автомат защиты двигателя – совместимость с однофазным и трехфазным оборудованием, защита по току и от перекоса или выпадения фаз
• Пульт дистанционного управления
  Пульт дистанционного управленияКомпактный пульт дистанционного управления подключается к модулям MASTERBOX по четырёхпроводной линии типа «витая пара». На физическом уровне связь осуществляется по интерфейсу RS 485, полудуплекс. Длина линии от пульта до модуля MASTERBOX - до 200 м. На программном уровне используется проприетарный протокол ELECTROTEST.
• Регулирование скорости – плавно или ступенчато, со снижением в случае недостаточного подогрева
• Световая индикация аварийных режимов с прерывистым звуковым сигналом и текстовым сообщением на дисплее
• Световая индикация подачи питающего напряжения и включения системы
• Световая индикация работы и аварии насоса
• Текстовые сообщения об аварийных ситуациях
• Три уровня активной защиты от замораживания по датчикам температуры
• Энергонезависимая память

Дополнительная информация

• Умная автоматика для умного дома
