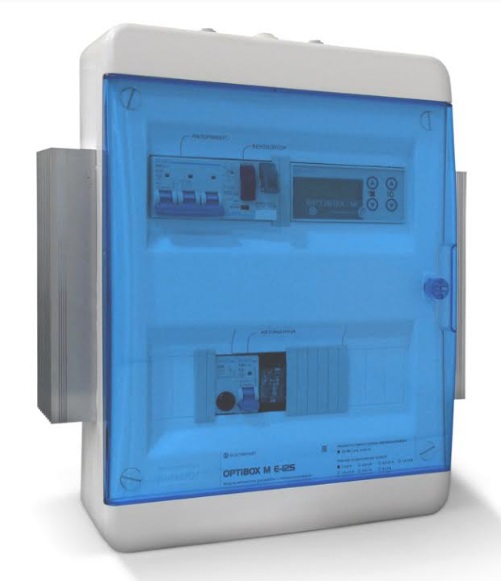

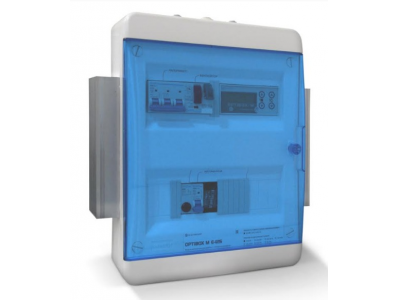

Шкаф автоматики вентиляции Electrotest OPTIBOX M E-S

Где купить

Отправить запрос

Цена: по запросу

Электротест Инжиниринг +7 (495) 789-96-06 На рынке с 1998 года

Шкаф автоматики вентиляции Electrotest OPTIBOX M E-S​ предназначен для регулирования системы канальной вентиляции с электрическим нагревом и водяным или хладоновым охлаждением, с поддержкой рекуперации и дистанционным управлением. Устройства данной серии оптимально совместимы совместимы с оборудованием любого производителя: Breezart, Dimmax, DVS, Electrolux, Korf, Lessar, NED, Ostberg, Salda, SHUFT, Systemair, Vents, Vertro, WHEIL, Арктос, ВЕЗА и других.

Регулирование температуры:
- Интеллектуальный алгоритм терморегулирования — не требуется пусконаладка.
- Регулирование температуры приточного воздуха.
- Каскадное регулирование температуры воздуха в помещении, с ограничением min и max температуры приточного воздуха.

Управление воздушным потоком:
- Управление приводом заслонки наружного воздуха с возвратной пружиной 1х230 В.
- Управление приточным (и вытяжным) вентиляторами суммарной силой тока до 18 А.
- Плавное регулирование скорости вентилятора на выбор:
- до 280 Вт (1х230 В) через встроенный регулятор,
- до 5,5 кВт (3х400 В) через внешние регуляторы (встроенная силовая часть),
- любой мощности через внешние регуляторы (модификация X).
Управление нагревом:
- Встроенное плавное управление электрическим калорифером с мощностью первой ступени до 6,4, 12 или 15 кВт (3х400 В).
- Можно использовать модули расширения для дополнительных ступеней калорифера мощностью до 17 кВт (3х400 В) каждый.
- Максимальная мощность плавного электронагрева до 45 кВт (3х400 В) (с модулями расширения).
Управление охлаждением:
- Водяным охладителем с 3-позиционным приводом клапана ~230 В.
- Компрессорно-конденсаторным блоком с ЭМ-клапаном и датчиками давления фреона, ~230 В до 5 А, или фреоновым охладителем с собственной автоматикой.
- Поочередное включение контуров в двухконтурных системах охлаждения для равномерного износа.
Управление рекуперацией:
- Управление пластинчатым рекуператором без байпаса для экономии электроэнергии.
- Контроль защиты от замораживания по датчику перепада давления.
- Снижение скорости вентиляторов или выключение приточного при угрозе замораживания.
Защита и контроль:
- Защита от перегрева калорифера по термоконтактам.
- Защита от короткого замыкания по току.
- Контроль загрязнения воздушного фильтра.
- Контроль работы вентилятора по датчику перепада давления с программируемой задержкой срабатывания или по термоконтактам.
- Контроль сигнала внешней пожарной сигнализации.
- Контроль обрыва датчиков температуры.
- Выход на внешнюю сигнализацию об аварии.
- Защита сервисного меню паролем.

Модификации:

OPTIBOX M E-S/x-x

В модулях автоматики с обозначением “x-x” в конце поддерживается только синхронное включение-выключение вентиляторов с суммарной силой тока в пределах указанного диапазона (min-max). Рекомендуется подбирать автоматы защиты максимально близкого диапазона с ограничением нижнего порога.

OPTIBOX M E-S/xx

В модулях с обозначением “xx” в конце поддерживается питание внешнего частотного преобразователя, через который осуществляется регулирование скорости вентиляторов. Цифра означает максимальную мощность частотного преобразователя в киловаттах.

OPTIBOX M E-S/SR

В модулях модификации “SR” встроен синусоидальный регулятор оборотов вентилятора (электронный автотрансформатор) мощностью до 160/280 Вт (1х230В) для ручной регулировки скорости приточного или вытяжного вентилятора.

OPTIBOX M E-S/X

В модулях с литерой “X” отсутствуют мотор-автоматы. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов.

Технические характеристики

Технологии

• Выход на внешнюю сигнализацию об аварии
• ДУ включением/выключением или переключением режимов «День/Ночь»
• Задание индивидуального значения мощности для каждой ступени электрокалорифера
• Защита от замораживания по капиллярному термостату
• Защита питающих цепей автоматическими выключателями
• Защита сервисного меню паролем
• Контроль давления фреона
• Контроль загрязнения воздушного фильтра
• Контроль обрыва датчиков температуры
• Контроль работы вентилятора по датчику перепада давления с программируемой задержкой срабатывания, или по термоконтактам
• Контроль работы насоса рециркуляции с защитой по реле протока или по термоконтакту
• Контроль сигнала внешней пожарной сигнализации
• Программируемый автомат защиты двигателя – совместимость с однофазным и трехфазным оборудованием, защита по току и от перекоса или выпадения фаз
• Пульт дистанционного управления
  Пульт дистанционного управленияКомпактный пульт дистанционного управления подключается к модулям MASTERBOX по четырёхпроводной линии типа «витая пара». На физическом уровне связь осуществляется по интерфейсу RS 485, полудуплекс. Длина линии от пульта до модуля MASTERBOX - до 200 м. На программном уровне используется проприетарный протокол ELECTROTEST.
• Регулирование скорости – плавно или ступенчато, со снижением в случае недостаточного подогрева
• Световая индикация аварийных режимов с прерывистым звуковым сигналом и текстовым сообщением на дисплее
• Световая индикация подачи питающего напряжения и включения системы
• Световая индикация работы и аварии насоса
• Текстовые сообщения об аварийных ситуациях
• Три уровня активной защиты от замораживания по датчикам температуры
• Энергонезависимая память

Дополнительная информация

• Умная автоматика для умного дома
