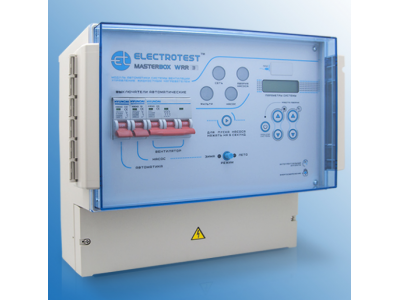

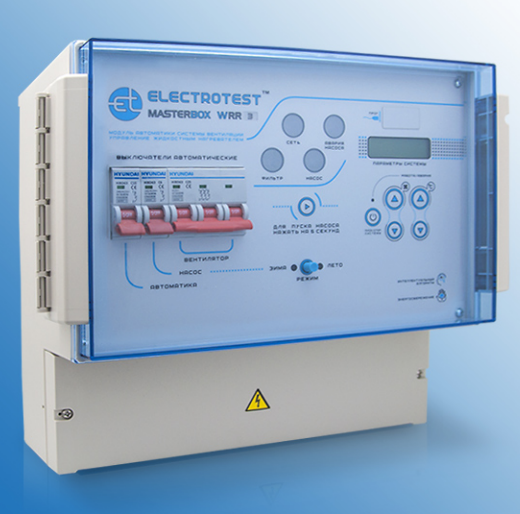

Серийный шкаф автоматики для систем вентиляции Electrotest MASTERBOX WRR3-1C

Где купить

Серийный шкаф автоматики для систем вентиляции  Electrotest MASTERBOX WRR3-1C - новый

Описание шкафа автоматики:

Шкаф автоматики предназначен для управления системой приточной и/или приточно-вытяжной вентиляции с водяным нагревателем и водяным или фреоновым охладителем (до 2 контуров ККБ), рекуперацией и рециркуляцией, с возможностью управления наружными регуляторами скорости вентиляторов, с возможностью управления шкафом с мобильных устройств по Bluetooth и Wi-Fi.

Шкафы автоматики модификации "1C" предназначены для управления системами вентиляции с питанием по 1 категории. Они отличаются наличием дополнительной клеммы подключения резервной фазы для исключения возможности размораживания калорифера в случае отсутствия питания от основной сети. Опция резервного питания добавляется по запросу в шкафы автоматики WRR3 и WRR3-X.

Функции управления:

• Заслонкой наружного воздуха с возвратной пружиной — с двухпозиционным приводом ~220В или +24В, в том числе с предварительным подогревом до 1,1 кВт (1х220В);
• Приточным (и вытяжным) вентиляторами общей мощностью до 7,5 кВт (3х380В) или до 3 шт. до 3,5 кВт (1х220В);
• Водяным калорифером с 3-позиционным приводом клапана ~220В (+24В), или с приводом +24В по сигналу 0-10В;
• Водяным охладителем с 3-позиционным приводом клапана ~220В (+24В), или с приводом +24В по сигналу 0-10В;
• Компрессорно-конденсаторным блоком с ЭМ клапаном и датчиками давления фреона, ~220В до 5А, или фреоновым охладителем с собственной автоматикой (до 2 контуров ККБ);
• Пластинчатым, роторным или гликолевым рекуператором;
• Рециркуляцией с возможностью выбора приоритета — энергосбережение или качество воздуха;
• Регулирование температуры приточного воздуха и температуры обратной воды;
• Каскадное регулирование температуры воздуха в помещении, с ограничением min и max температуры приточного воздуха;
• Переключение режимов «Зима/Лето» вручную или по датчику температуры наружного воздуха.

Функции включения и контроля:

• Защита питающих цепей автоматическими выключателями;
• Программируемый автомат защиты двигателя — совместимость с однофазным и трехфазным оборудованием, защита по току и от перекоса или выпадения фаз;
• Регулирование скорости вентилятора — плавно или ступенчато, со снижением в случае недостаточного подогрева;
• Световая индикация подачи питающего напряжения и включения системы;
• Контроль загрязнения воздушного фильтра;
• Контроль работы вентилятора по датчику перепада давления с программируемой задержкой срабатывания, или по термоконтактам;
• Включение резервного вентилятора при аварии основного;
• Три уровня активной защиты от замораживания по датчикам температуры;
• Защита от замораживания по капиллярному термостату;
• Контроль работы насоса рециркуляции с защитой по реле протока, датчику давления или термоконтакту;
• Контроль давления фреона;
• Световая индикация работы и аварии насоса;
• Контроль сигнала внешней пожарной сигнализации;
• Контроль обрыва датчиков температуры;
• Световая индикация аварийных режимов с прерывистым звуковым сигналом и текстовым сообщением на дисплее;
• ДУ включением/выключением или переключением режимов «День/Ночь»;
• Текстовые сообщения об аварийных ситуациях;
• Защита сервисного меню паролем;
• Энергонезависимая память;
• Поддержка Modbus и SCADA;
• Поддержка управления с мобильных устройств по Bluetooth или Wi-Fi;
• Выход на внешнюю сигнализацию об аварии.

Поддерживаемые датчики:

1. Рекомендованные датчики c чувствительными элементами типов:

• PT1000
• Ni1000
• Ni1000 TK5000

2. NTC-термисторы REGIN серии TG (не рекомендуется):

• канальные TG-K
• обратной воды TG-A
• комнатные TG-R

Монтаж и подключение:

Монтаж и подключение шкафа автоматики не требуют специальной подготовки. На схеме подключения оборудования показана максимальная комплектация, неиспользуемое оборудование можно не подключать. Выбор состава оборудования осуществляется из сервисного меню контроллера.

Возможности дистанционного управления шкафом:

1. Проводной пульт ДУ. Связь осуществляется по интерфейсу RS 485, длина линии до 200 м.
2. Управление по Bluetooth. Компактный Bluetooth-модуль работает с устройствами на ОС Android (смартфоны, планшеты) посредством бесплатного мобильного приложения. Радиус действия Bluetooth-модуля — до 12 метров
3. Управление по Wi-Fi. WiFi-модуль работает с iPhone, iPad и устройствами на ОС Android и позволяет контролировать любое число точек автоматики в зоне покрытия сети посредством бесплатного мобильного приложения.
4. Управление по Modbus и через SCADA-систему. Программное ядро модуля поддерживает управление автоматикой по протоколу Modbus RTU. Для подключения модуля к SCADA-системе разработан готовый файл конфигурации для OPC-сервера.
5. Энергосбережение. Все виды рекуператоров.
6. Рециркуляция с выбором режима энергосбережения.
7. Электронная программируемая защита двигателей вентиляторов.

Технические характеристики

Технологии

• Выход на внешнюю сигнализацию об аварии
• ДУ включением/выключением или переключением режимов «День/Ночь»
• Защита от замораживания по капиллярному термостату
• Защита питающих цепей автоматическими выключателями
• Защита сервисного меню паролем
• Контроль давления фреона
• Контроль загрязнения воздушного фильтра
• Контроль обрыва датчиков температуры
• Контроль работы вентилятора по датчику перепада давления с программируемой задержкой срабатывания, или по термоконтактам
• Контроль работы насоса рециркуляции с защитой по реле протока или по термоконтакту
• Контроль сигнала внешней пожарной сигнализации
• Программируемый автомат защиты двигателя – совместимость с однофазным и трехфазным оборудованием, защита по току и от перекоса или выпадения фаз
• Регулирование скорости – плавно или ступенчато, со снижением в случае недостаточного подогрева
• Световая индикация аварийных режимов с прерывистым звуковым сигналом и текстовым сообщением на дисплее
• Световая индикация подачи питающего напряжения и включения системы
• Световая индикация работы и аварии насоса
• Текстовые сообщения об аварийных ситуациях
• Три уровня активной защиты от замораживания по датчикам температуры
• Энергонезависимая память
