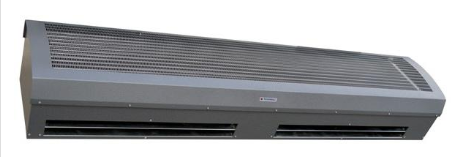

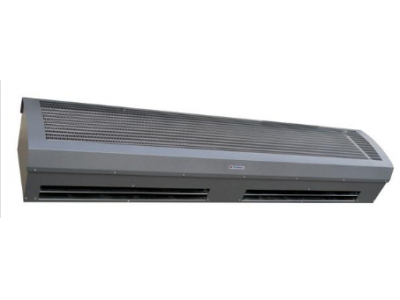

Водяная завеса Тепломаш Комфорт КЭВ 98П4121W

Где купить

Завесы серии 400W с водяным источником тепла предназначены для защиты дверей и ворот от 3 до 5 м на рынках, складах, стадионах, ангарах, депо, в промышленных зданиях и торговых центрах. Подключение к тепловой сети рекомендуется проводить при помощи гибких гофрированных патрубков из нержавеющей стали (опция).
Завесы устанавливаются как горизонтально над проемом, так и вертикально сбоку от проема (при необходимости – с обеих сторон). Для вертикальной установки завесы имеют левое (L) или правое (R) исполнение. Для производства завес использованы комплектующие элементы мировых производителей.
В летнее время завесы без включения горячей воды могут быть использованы для защиты от жары, пыли, насекомых, дыма, запахов.
Тепловые характеристики завес приведены для расходов воды, при которых температура воды понижается на 20^oC. При заданной температуре воды тепловой поток может быть увеличен/уменьшен повышением/понижением расхода воды с соответствующим уменьшением/увеличением разности температуры воды.

Технические характеристики

Технологии

• Смесительные узлы (опция)
  Смесительные узлы (опция)

  При наличии смесительного узла* пульт управления позволяет поддерживать заданную температуру воздуха вблизи проема путем изменения расхода теплоносителя через воздухонагреватель завесы/тепловентилятора.



  - смесительный узел с насосом позволяет осуществлять указанное выше регулирование при разности давлений теплоносителя в прямой и обратной магистрали (в месте установки завесы) менее 40кПа.

  - смесительный узел с насосом помогает предотвратить  разморозку теплообменника и дает дополнительное время на слив теплоносителя при аварийном отключении.



  * На данный момент смесительные узлы поставляются как опция

• Аэродинамическая схема
  Аэродинамическая схема

  Использована высокоэффективная аэродинамическая схема ЦАГИ диаметрального вентилятора с источником тепла на стороне всасывания и прямым соплом, позволяющим организовать равномерную дальнобойную классическую турбулентную струю. Для каждой модели завесы приведен факел свободной (т.е. неограниченной полом и стенками) струи. На заданных расстояниях от сопла завесы указана скорость V на оси струи -максимальная скорость потока в данном сечении. Пользуясь этими данными, можно определить, какова будет скорость на оси струи на интересующем Вас расстоянии от сопла, при условии, что струя ничем не ограничена (например, полом).

• Водяные источники тепла
  Водяные источники тепла

  Водяные источники тепла - водяные двухходовые теплообменники, выполненные из медных труб с насадными пластинчатыми алюминиевыми ребрами (заводы Чехии и Словакии). Теплообменник является неразборным.

  Теплоноситель подается в теплообменник и отводится из него через патрубки DIN 3/4", выступающие из корпуса.

  Во избежание размораживания теплообменника завесы при аварийном отключении горячей воды в зимнее время во всех моделях предусмотрен слив теплоносителя. Ма торце одного из трубчатых коллекторов имеется резьбовая заглушка для организации слива.

• Диаметральные (cross-flow-fan) вентиляторы
  Диаметральные (cross-flow-fan) вентиляторы

  В подавляющем большинстве завес использованы вентиляторы диаметрального типа (cross-flow-fan). Длиннное рабочее колесо (от 6 до 9 диаметров) такого вентилятора располагается вдоль корпуса завесы. Это позволяет организовать равномерное по длине завесы всасывание воздуха и его подачу в сопло, что способствует правильному формированию истекающей из завесы заградительной струи.

  Лопасти рабочих колёс направлены не по образующей цилиндра, а под небольшим углом к ней. Тем самым смягчается "ударное" взаимодействие лопаток с языком вентилятора при вращении колеса и снижается уровень шума.

  В некоторых моделях использованы радиальные вентиляторы.

• Пульт управления
  Пульт управления

  Управление завесами осуществляется с выносного пульта, входящего в комплект поставки. Пульт дает возможность переключать частоту вращения вентилятора, чем изменяется расход воздуха. При наличии смесительного узла пульт управления позволяет поддерживать заданную температуру воздуха вблизи проема путем изменения производительности и тепловой мощности завесы. С одного пульта без специальных изменений можно управлять максимально одной завесой КЭВ-98П412W или двумя завесами КЭВ-44П413W.

• Электродвигатели
  Электродвигатели

  Завесы оснащены двигателями 4 типов:

  Внешнероторные двигатели (фирма ebmpapst, Германия) отличаются стабильной частотой вращения и низким уровнем шума. Частота вращения легко регулируется путем уменьшения напряжения. В электродвигателях применены рассчитанные с запасом, закрытые с обеих сторон, снабженные смазочным материалом длительного срока службы шариковые подшипники. Класс защиты IР00.
  JB-двигатель (ebmpapst) представляет собой асинхронный двигатель с короткозамкнутым ротором и выполнен в виде однофазного двигателя переменного тока. Используемая модификация имеет 3 ступени частоты вращения. Подшипники качения со смазкой длительного срока службы. Класс защиты IP44.
  Q-мотор (ebmpapst) - двигатель квадратной формы с расщепленными полюсами, имеет самоустанавливающиеся подшипники скольжения из металлокерамики, с автоматической смазкой и большой емкостью для масла. Средний срок службы при комнатной температуре 30000 часов. Класс защиты IP42.
  Специальный однофазный электродвигатель типа АИР с импортными подшипниками. Класс защиты IP54.
