Клапаны противопожарные Вингс-М КЛОП 1В взрывозащищенного и взрывобезопасного исполнения

Где купить

Отправить запрос

Цена: по запросу

МКС +7 (499) 709-79-79 На рынке с 2008 года

Клапаны сертифицированы ВНИИПО МЧС России и ЦС взрывозащищенного и рудничного электрооборудования

В зависимости от типа привода клапаны выпускаются в различном исполнении:

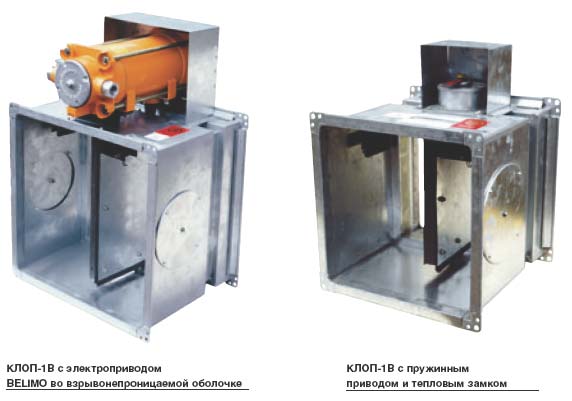

1. взрывозащищенные – с электромеханическим приводом BELIMO (Швейцария) во взрывонепроницаемой оболочке;
2. взрывобезопасные – с пружинным приводом и тепловым замком на 72 °С.

Клапаны взрывобезопасные с пружинным приводом и тепловым замком и клапаны взрывозащищенные с электроприводом могут устанавливаться в помещениях, отнесенных к категориям A или Б по взрывопожарной опасности (по НПБ 105-03), а также во взрывоопасных зонах классов В-1, В-1а, В-1б и В-1г (по ПУЭ), где по условиям эксплуатации возможно образование взрывчатых смесей, газов и паров с воздухом, относящихся к категориям IIA, IIВ и IIС по ГОСТ Р 51330.11-99, ГОСТ Р 51330.19-99 и к группам Т1, Т2, Т3, Т4, Т5 и Т6 по ГОСТ Р 51330.5-99. Клапаны взрывобезопасные с пружинным приводом и тепловым замком могут устанавливаться во взрывоопасных зонах 0, 1 и 2, а клапаны взрывозащищенные с электроприводом – в зонах 1 и 2 согласно классификации ГОСТ Р 51330.9-99 и в соответствии с маркировкой взрывозащиты. Маркировки взрывозащиты для взрывозащищенных клапанов с электроприводом – 1ExdellCT6 или 1ExdllCT6 по ГОСТ 12.2.020-76 в зависимости от исполнения вводной коробки.

Предел огнестойкости клапанов:

КЛОП-1(60) – в режиме нормально открытого (огнезадерживающего) и нормально закрытого - ЕI 60;
в режиме дымового - ЕI 60, E 60.

КЛОП-1(90) – в режиме нормально открытого (огнезадерживающего) и нормально закрытого - ЕI 90;
в режиме дымового - ЕI 90, E 90.

Противопожарные нормально открытые (НО) клапаны во взрывозащищенном и взрывобезопасном исполнении предназначены для блокирования распространения пожара по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения.
Нормально закрытые (НЗ) и дымовые используются в качестве клапанов противодымной вентиляции.
Применение клапанов осуществляется в соответствии с требованиями СНиП 41-01-2003.
Вид климатического исполнения клапанов У3 по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от -30°C до +40 °С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.
Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
Площадь проходного сечения клапанов определяется по формуле:
Fкл = ((A - 36)(B - 63))/106, м²
где А, В – внутренние размеры поперечного сечения клапана (воздуховода), мм, (BA).
НО (огнезадерживающие) клапаны выпускаются в различных модификациях в зависимости от типа привода:

• с электромеханическими приводами Belimo (серии BF или BLF);
• с пружинным приводом и тепловым замком на 72°С.

Клапаны НЗ и дымовые выпускаются с электромеханическими приводами Belimo (серии BF или BLF) без ТРУ.
Клапаны КЛОП-1В работоспособны в любой пространственной ориентации.

Технические характеристики

Технологии

• Пружинный привод с тепловым замком
  Пружинный привод с тепловым замком

  Пружинный привод с тепловым замком представляет собой пружину кручения, взведенную в исходном положении заслонки, удерживаемой тепловым замком, срабатывающим при температурах 72 или 141 °С.

  По заявке заказчика клапаны с такими приводами могут оснащаться микропереключателями для контроля положения заслонки.

  Пружинный привод с тепловым замком используется только для нормально открытых (огнезадерживающих) клапанов.

• Электромеханический привод с возвратной пружиной Belimo
  Электромеханический привод с возвратной пружиной Belimo На всех видах противопожарных клапанов, выпускаемых ЗАО «ВИНГС-М», устанавливаются следующие модификации двухпозиционных приводов с возвратной пружиной фирмы Belimo: BF230; BLF230; BF24; BLF24. Наряду с перечисленными на клапанах устанавливаются приводы Belimo с аббревиатурой VIM (например, BF230 VIM) и логотипом «ВИНГС-М» на корпусе привода. Эти приводы имеют такие же характеристики, как и приводы серии BF и BLF. Указанные приводы предназначены для управления заслонкой противопожарных клапанов. Специальное исполнение указанных приводов (стальной зубчатый редуктор и специальное посадочное гнездо для установки на клапан) обеспечивают возможность их работы при температуре до 75 °С в течение 24 ч.

  Указанные приводы в соответствии с гарантией завода-изготовителя обеспечивают надежную работу противопожарных клапанов как в условиях пожара, так и при проведении сертификационных испытаний клапанов. Использование других электромеханических приводов Belimo является нарушением предписания завода-изготовителя на применение приводов.

  Управляющим сигналом на срабатывание клапанов с приводом Belimo является снятие напряжения с привода, после чего возвратная пружина достаточно быстро переводит заслонку из исходного в рабочее (защитное) положение. При подаче напряжения на привод электродвигатель переводит заслонку в исходное положение и удерживает ее в этом положении, потребляя незначительную мощность. Приводы для противопожарных клапанов также оборудованы: механизмом ручного управления, позволяющим перемещать заслонку в исходное положение при отключенном источнике питания; двумя встроенными переключателями, сигнализирующими рабочее (защитное) положение заслонки (до 5°) и исходное положение заслонки (более 80°); терморазмыкающим устройством, срабатывающим при заданной температуре (только для нормально открытых клапанов).

  Основные технические характеристики приводов Belimo

  	BF24, BLF24	BF230, BLF230
  Номинальное рабочее напряжение переменного тока 50/60 Гц	24 В	230 В
  Допустимое отклонение рабочего напряжения	19,2 - 28,8 В	198 - 264 В
  Потребляемая мощность в различных режимах работы электродвигателя, не более:
  при удержании заслонки в исходном положении	2,5 Вт	3 Вт
  при возврате заслонки в исходное положение после срабатывания клапана	7 Вт	8 Вт
  Расчетная мощность, не более,	10 ВА	12,5 ВА
  Класс защиты	III	II
  Степень защиты	IP 54
  Вспомогательные переключатели	2хSPDT 3(0,5)А 250 В
  Присоединительный кабель:
  электродвигателя	1 м, 2х0,75 мм2
  вспомогательных переключателей	1 м, 6х0,75 мм2
  Время перемещения заслонки в рабочее (защитное) положение пружиной, не более,	20 с
  Время возврата заслонки в исходное положение электродвигателем, не более,	140 с
  Рабочая температура воздуха при эксплуатации	-30 - +50°С
  Предельная температура воздуха при эксплуатации	-30 - +80°С
  Температура и время гарантированного выполнения защитных функций	до +75°С в течение 24 ч
  Срок cлужбы	не менее 60000 циклов
  Техническое обслуживание	не требуется

  При применении приводов BF230 и BLF230 зазоры между контактами в размыкающих устройствах должны составлять не менее 3 мм. Приводы BF24 и BLF24 подключаются через безопасный изолированный трансформатор.

  К числу преимуществ приводов Belimo относятся:

  • постоянный контроль цепи питания привода при незначительной потреблямой мощности;
  • возможность дистанционного возврата заслонки в исходное положение;
  • компактность конструкции;
  • экономичность;
  • совместимость с системами автоматики ведущих мировых производителей;
  • длительный срок службы;
  • надежность и прочность;
  • удобство эксплуатации.

  Приводы фирмы BELIMO применяются всеми ведущими производителями противопожарных клапанов в Европе и США.

Документы

• Расширенные тех. хар-ки PDF, 1.16 Mb Скачать
