Противопожарные нормально открытые (огнезадерживающие) клапаны КОМ-1 предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения. Клапаны КОМ-1 дымовые и нормально закрытые используются в качестве клапанов противодымной вентиляции. Применение клапанов осуществляется в соответствии с требованиями СНиП 41-01-2003 и СНиП 21-01-97*. Клапаны КОМ-1 не подлежат установке в помещениях категорий А и Б по взрывопожароопасности.

Предел огнестойкости клапана:

в режиме нормально открытого (огнезадерживающего) и нормально закрытого - ЕI 120;
в режиме дымового - ЕI 120, E 120.

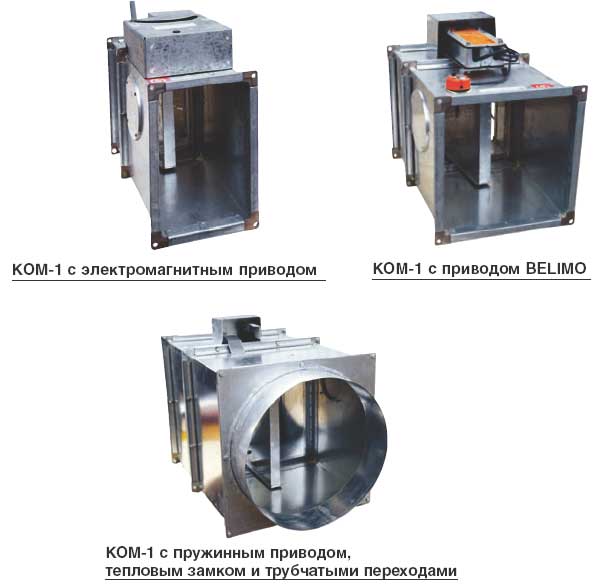

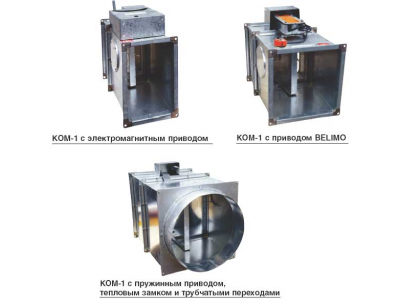

Клапаны КОМ-1 выпускаются только «канального» типа с двумя фланцами и наружным размещением привода. Нормально открытые (НО) клапаны КОМ-1 выпускаются в различных модификациях в зависимости от типа привода:

• с электромагнитным приводом в комбинации с тепловым замком на 72°С (или без него);
• с электромеханическими приводами Belimo (серии BF или BLF) и Polar Bear (серии SF) в комбинации с терморазмыкающим устройством (ТРУ) на 72°С (или без него);
• с пружинным приводом и тепловым замком на 72°С или 141°С, с микропереключателями или без них.

Противопожарные НО клапаны КОМ-1 с приводом Belimo без ТРУ могут использоваться в качестве противопожарных клапанов двойного действия.

Клапаны КОМ-1 дымовые и нормально закрытые (НЗ) выпускаются с электромагнитным приводом без теплового замка или электромеханическими приводами без ТРУ Belimo (серии BF или BLF) или Polar Bear (серии SF). На этих клапанах могут устанавливаться также реверсивные приводы Belimo типа BE или BR.

Клапаны КОМ-1 работоспособны в любой пространственной ориентации. При проектировании и установке клапанов в системах вентиляции следует учитывать удобство доступа к приводу клапана и люкам обслуживания устройств, находящихся внутри клапана.

Вид климатического исполнения клапанов У3 по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от -30°C до +40°С (с приводами Polar Bear - от -20°С до +40°С) при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.

Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Площадь проходного сечения клапанов КОМ-1 определяется по формуле:
Fкл = ((A - 30)(B - 52))/106, м² где А, В – внутренние размеры поперечного сечения клапана (воздуховода), мм, (АВ)

Технические характеристики

Технологии

• Пружинный привод с тепловым замком
  Пружинный привод с тепловым замком

  Пружинный привод с тепловым замком представляет собой пружину кручения, взведенную в исходном положении заслонки, удерживаемой тепловым замком, срабатывающим при температурах 72 или 141 °С.

  По заявке заказчика клапаны с такими приводами могут оснащаться микропереключателями для контроля положения заслонки.

  Пружинный привод с тепловым замком используется только для нормально открытых (огнезадерживающих) клапанов.

• Реверсивный электропривод Belimo
  Реверсивный электропривод Belimo

  На дымовых и нормально закрытых противопожарных клапанах ЗАО «ВИНГС-М» наряду с электромеханическими приводами с возвратной пружиной устанавливаются реверсивные электроприводы специального исполнения типа BE и BR фирмы Belimo. Эти приводы перемещают заслонку клапана из исходного положения в рабочее (защитное) и обратно при помощи электродвигателя в зависимости от схемы подключения цепи питания к обмоткам привода. Управляющим сигналом на срабатывание клапана в данном случае является подача напряжения на соответствующие клеммы цепи питания привода.

  Основные технические характеристики реверсивных электроприводов Belimo

  	BE230	BE24	BR24-48
  Номинальное рабочее напряжение	~230 В 50 Гц	~24 В 50 Гц, =24 В	~ 24…48 В 50 Гц =24…48 В
  Допустимое отклонение рабочего напряжения	~198…264 В	~19,2…28,8 В =21,6…28,8 В	~/=20,4…57,6 В =21,6…28,8 В
  Потребляемая мощность, не более:
  в конечных положениях заслонки	0,5 Вт	0,5 Вт	1,5…3 Вт
  при перемещении заслонки	8 Вт	12 Вт	12…24 Вт
  Расчетная мощность	15 ВА (IMAX 7,9 А @ 5 мс)	18 ВА (IMAX 8,2 А @ 5 мс)	15…30 ВА
  Класс защиты	II	III	III
  Степень защиты	IP54
  Вспомогательные переключатели SPDT	1мА…6А =5 В…~250 В	1мА…6А =5 В…~250 В	6(3) А,~250 В
  Присоединительный кабель:
  электродвигателя	1 м, 3х0,75 мм2
  вспомогательных переключателей	1 м, 6х0,75 мм2
  Время перемещения заслонки в конечное положение, не более,	60 с	60 с	30 с
  Рабочая температура воздуха при эксплуатации	-30 - +50 °С
  Температура воздуха при хранении	-40 - +80 °С
  Срок службы, не менее	10000 циклов
  Техническое обслуживание	не требуется

• Электро-механический привод с возвратной пружиной Polar Bear
  Электро-механический привод с возвратной пружиной Polar Bear

  Двухпозиционные электромеханические приводы с возвратной пружиной Polar Bear серии Security двух типов - SF..1.90.. и SF..2.90.. предназначены для управления заслонкой противопожарных клапанов. По функциональным возможностям, исполнению и способам управления заслонкой эти приводы аналогичны приводам ВF фирмы Belimo.

  Основные технические характеристики приводов Polar Bear:

  	SF..1.90	SF..2.90
  Номинальное рабочее напряжение переменного тока 50/60 Гц	24 В	230 В
  Потребляемая мощность в различных режимах работы электродвигателя:
  при удержании заслонки в исходном положении	4,0 Вт	4,5 Вт
  при возврате заслонки в исходное положение после срабатывания клапана	10,0 Вт	8,0 Вт
  Вспомогательные переключатели	3 (1,5)А 250 В
  Расчетная мощность	8,0 ВА	13,0 ВА
  Класс защиты	II
  Степень защиты	IP 54
  Время перемещения заслонки в рабочее (защитное) положение пружиной, не более	10 с
  Время возврата заслонки в исходное положение электродвигателем, не более	120 с
  Рабочая температура воздуха при эксплуатации	-20 ... +50°С
  Относительная влажность воздуха	5...90 %
  Температура и время гарантированного выполнения защитных функций	до +75 °С в течение 24 ч
  Срок службы	не менее 60000 циклов
  Техническое обслуживание	не требуется

  Отличительными особенностями приводов Polar Bear по сравнению с приводами Belimo являются: пластмассовый корпус привода, увеличенные габаритные размеры корпуса, наличие клеммной колодки под крышкой привода для подсоединения проводов цепей питания и контроля. Схема подсоединения находится на внутренней поверхности крышки привода.

  На приводах нормально открытых (огнезадерживающих) клапанов установлены выключатель питания электродвигателя и термодатчик контроля температуры окружающей среды.

• Электромагнитный привод
  Электромагнитный привод Электромагнитный привод представляет собой пружинный привод с электромагнитной защелкой.

  Основными элементами привода являются пружина кручения и электромагнит, удерживающий заслонку в исходном положении (для дымовых и нормально закрытых клапанов в положении «закрыто», для нормально открытых (огнезадерживающих) клапанов - «открыто»). В приводах используются электромагниты постоянного тока на 12 В и 24 В, а также со встроенным двухполупериодным выпрямителем, работающие от сети переменного тока 50 Гц напряжением 220 В.

  Основные технические характеристики электромагнита

  Номинальное рабочее напряжение, В
  переменного тока 50 Гц.......................................................220
  постоянного тока.................................................................12/24
  Номинальная потребляемая мощность, Вт .......................44,0
  Сопротивление катушки, не более, Ом ............................235
  Климатическое исполнение по ГОСТ 15150-69 ................ У3
  Степень защиты по ГОСТ 14255 ......................................IP-54
  Механическая износостойкость, циклов.........................1,6х106

  Приводы оснащаются микропереключателями для контроля положения заслонки клапанов.

  Предельные значения тока в цепях контроля от 0,1 А до 2 А при напряжении от 5 В до 36 В для постоянного тока и при напряжении от 5 В до 220 В для переменного тока. Сопротивление электрического контакта микропереключателя 0,05 Ом.

  Управляющим сигналом на срабатывание клапана служит подача напряжения на электромагнит. После срабатывания клапана напряжение 220 В с электромагнита рекомендуется снимать для обеспечения безопасности людей.

  Преимуществом данного привода является быстрое (не более 2 с) перемещение заслонки клапана в рабочее (защитное) положение, а недостатком - необходимость ручного возврата заслонки в исходное положение после срабатывания клапана.

• Электромеханический привод с возвратной пружиной Belimo
  Электромеханический привод с возвратной пружиной Belimo На всех видах противопожарных клапанов, выпускаемых ЗАО «ВИНГС-М», устанавливаются следующие модификации двухпозиционных приводов с возвратной пружиной фирмы Belimo: BF230; BLF230; BF24; BLF24. Наряду с перечисленными на клапанах устанавливаются приводы Belimo с аббревиатурой VIM (например, BF230 VIM) и логотипом «ВИНГС-М» на корпусе привода. Эти приводы имеют такие же характеристики, как и приводы серии BF и BLF. Указанные приводы предназначены для управления заслонкой противопожарных клапанов. Специальное исполнение указанных приводов (стальной зубчатый редуктор и специальное посадочное гнездо для установки на клапан) обеспечивают возможность их работы при температуре до 75 °С в течение 24 ч.

  Указанные приводы в соответствии с гарантией завода-изготовителя обеспечивают надежную работу противопожарных клапанов как в условиях пожара, так и при проведении сертификационных испытаний клапанов. Использование других электромеханических приводов Belimo является нарушением предписания завода-изготовителя на применение приводов.

  Управляющим сигналом на срабатывание клапанов с приводом Belimo является снятие напряжения с привода, после чего возвратная пружина достаточно быстро переводит заслонку из исходного в рабочее (защитное) положение. При подаче напряжения на привод электродвигатель переводит заслонку в исходное положение и удерживает ее в этом положении, потребляя незначительную мощность. Приводы для противопожарных клапанов также оборудованы: механизмом ручного управления, позволяющим перемещать заслонку в исходное положение при отключенном источнике питания; двумя встроенными переключателями, сигнализирующими рабочее (защитное) положение заслонки (до 5°) и исходное положение заслонки (более 80°); терморазмыкающим устройством, срабатывающим при заданной температуре (только для нормально открытых клапанов).

  Основные технические характеристики приводов Belimo

  	BF24, BLF24	BF230, BLF230
  Номинальное рабочее напряжение переменного тока 50/60 Гц	24 В	230 В
  Допустимое отклонение рабочего напряжения	19,2 - 28,8 В	198 - 264 В
  Потребляемая мощность в различных режимах работы электродвигателя, не более:
  при удержании заслонки в исходном положении	2,5 Вт	3 Вт
  при возврате заслонки в исходное положение после срабатывания клапана	7 Вт	8 Вт
  Расчетная мощность, не более,	10 ВА	12,5 ВА
  Класс защиты	III	II
  Степень защиты	IP 54
  Вспомогательные переключатели	2хSPDT 3(0,5)А 250 В
  Присоединительный кабель:
  электродвигателя	1 м, 2х0,75 мм2
  вспомогательных переключателей	1 м, 6х0,75 мм2
  Время перемещения заслонки в рабочее (защитное) положение пружиной, не более,	20 с
  Время возврата заслонки в исходное положение электродвигателем, не более,	140 с
  Рабочая температура воздуха при эксплуатации	-30 - +50°С
  Предельная температура воздуха при эксплуатации	-30 - +80°С
  Температура и время гарантированного выполнения защитных функций	до +75°С в течение 24 ч
  Срок cлужбы	не менее 60000 циклов
  Техническое обслуживание	не требуется

  При применении приводов BF230 и BLF230 зазоры между контактами в размыкающих устройствах должны составлять не менее 3 мм. Приводы BF24 и BLF24 подключаются через безопасный изолированный трансформатор.

  К числу преимуществ приводов Belimo относятся:

  • постоянный контроль цепи питания привода при незначительной потреблямой мощности;
  • возможность дистанционного возврата заслонки в исходное положение;
  • компактность конструкции;
  • экономичность;
  • совместимость с системами автоматики ведущих мировых производителей;
  • длительный срок службы;
  • надежность и прочность;
  • удобство эксплуатации.

  Приводы фирмы BELIMO применяются всеми ведущими производителями противопожарных клапанов в Европе и США.
