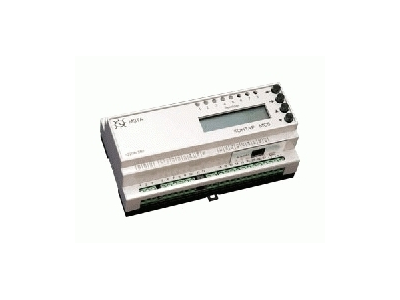

Контроллеры измерительные Kontar МС 5

Где купить

Контроллеры МС5 предназначены для автоматизации и мониторинга промышленных объектов, в частности, установок приточной вентиляции и кондиционирования воздуха (например, вентиляторных доводчиков типа «Fan Coil»).

Функциональные возможности:

• измерение и преобразование в цифровую форму сигналов, поступающих от аналоговых и дискретных датчиков технологических параметров;
• формирование дискретных и аналоговых выходных сигналов для непосредственного управления электрическими исполнительными механизмами и пусковыми устройствами вентиляторов, компрессоров, обогревателей и другого оборудования;
• формирование алгоритмов функционирования, необходимых для управления конкретными технологическими процессами;
• вывод информации на дисплей встроенного пульта управления или на виртуальную панель на экране монитора компьютера, Notebook, PDА или другого средства вычислительной техники, сочлененного с контроллером по каналу интерфейсной связи;
• обеспечение связи через интерфейс RS485 между контроллерами и другими приборами комплекса.

Технические характеристики

Технологии

• Аналоговые входы MC 5
  Аналоговые входы MC 5

  • Количество - 5;

  • Конфигурация входов:

        каждый вход конфигурируется под нужный вид и диапазон сигнала;

        Возможно подключение следующих датчиков:

  • датчики постоянного напряжения (0-10В /0,3%);
  • датчики постоянного тока (0-5мА /1.6%, 0(4)-20мА /0.5%);
  • термометры сопротивления (1000Н, 500Н, 1000П, 500П /1oС);
  • термисторы (10кОм /0.7oС, 3кОм /1oС);
  • реостатные датчики (0,5кОм, 1кОм /0,5%).
• Аналоговые выходы MC 5
  Аналоговые выходы MC 5

  • Количество -1;
  • Погрешность ЦАП - не более 2%;
  • Возможные диапазоны сигналов: от 0(4) до 20 мА;
  • постоянного тока на нагрузку не более 0,5 кОм;
  • от 0 до 10 В постоянного тока на нагрузку не менее 2 кОм;
  • Изоляция - гальваническая изоляция от остальных цепей.

• Встроенный пульт управления MC5
  Встроенный пульт управления MC5

  • Дисплей: жидкокристаллический, символьный - 2 строки по 16 знаков;
  • Управление - 4 кнопки;
  • Индикация - 5 светодиодов состояния дискретных выходов.
• Дискретные входы MC 5
  Дискретные входы MC 5

  • Количество - 4;
  • Вид сигнала - "сухой" ключ;
  • Постоянный ток - 5 мА;
  • Напряжение - 18 В;
  • Изоляция - гальваническая изоляция от остальных цепей;
  • Частота коммутации - не более 300 Гц.
• Дискретные выходы MC5
  Дискретные выходы MC5

  • Количество - 5;
  • Релейные выходы - количество 3, тип - «сухой» контакт реле на переключение;
  • переменный коммутируемый ток - 0-3 А;
  • напряжение - до 250 В;
  • частота - 50(60) Гц;
  • Изоляция - гальваническая изоляция от всех остальных цепей;
  • Симисторные выходы:

            количество: 2;

            тип «сухой» симисторный ключ;

  • переменный коммутируемый ток 0,02-0,8 А;
  • напряжение до 380 В частота 50(60) Гц;
  • падение напряжения на замкнутом ключе не более 6 В;
  • гальваническая изоляция от всех остальных цепей.
• Программирование
  ПрограммированиеРабота контроллера осуществляется в соответствии с функциональным алгоритмом, записанным в память процессора.

  Для самостоятельной разработки функционального алгоритма предлагается Инструментальная система КОНГРАФ, позволяющая в наглядной графической форме запрограммировать желаемый алгоритм (проект) на основе предлагаемой библиотеки алгоритмов. В библиотеке содержатся как отдельные функциональные узлы, так и готовые проекты управления типовыми объектами (вентустановками, кондиционерами, системами отопления и горячего водоснабжения и т.п.).

  Разработанный пользователем функциональный алгоритм или выбранный им готовый проект транслируется в исполняемый код в виде bin-файлов (например, на web-сервере изготовителя, доступном через сеть Интернет). Загрузка функционального алгоритма может происходить по интерфейсу RS232С посредством подключения контроллера к компьютеру или по сети Ethernet (через Master-контроллер МС8).
